高压电力试验设备解决方案

HM6060B 互感器伏安变比极性综合测试仪

产品简介

HM6060B 互感器伏安变比极性综合测试仪设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。


功能特点

  1.   支持检测CT和PT
  2.   满足 GB1207、GB1208等规程要求.
  3.   无需外接其它辅助设备,单机即可完成所有检测项目.
  4.   自带微型快速打印机、可直接现场打印测试结果.
  5.   采用智能控制器,操作简单.
  6.   大屏幕液晶,图形化显示接口.
  7.   按规程自动给出CT/PT(励磁)拐点值.
  8.   自动给出5%和10%误差曲线.
  9.   可保存3000组测试资料,掉电后不丢失.
  10.   支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
  11.   小巧轻便≤22Kg,非常利于现场测试.

技术参数

项    目 参    数
工作电源 AC220V±10% 、50Hz
设备输出 0~1000V(20A峰值)
注:0~5A为真实值,大于5A~20A为计算值
大电流输出 0~600A
励磁测量精度 ≤0.5%(0.2%*读数+0.3%*量程)
CT
变比测量
范围 ≤5000A/1A(25000A/5A)
  精度 ≤0.5%
PT
变比测量
范围 ≤500KV
  精度 ≤0.5%
工作环境 温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
尺寸、重量 尺寸:410mm × 260mm × 340mm ,  重量:≤22Kg

参考标准

GB 1207-2006、GB 1208-2006

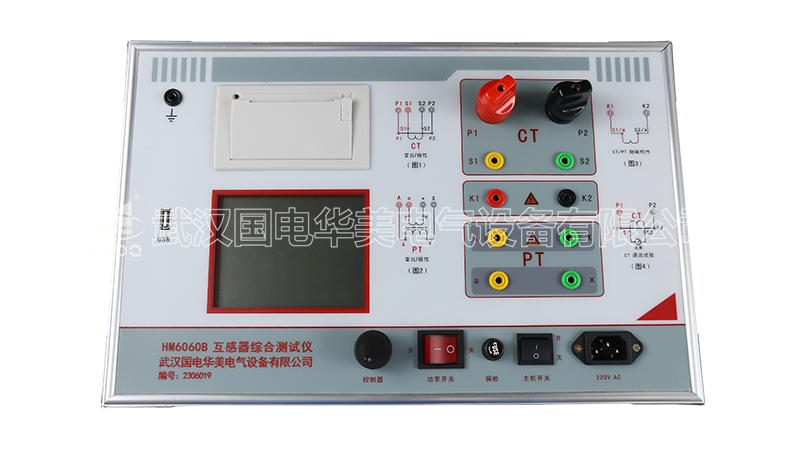

HM6060B 互感器伏安变比极性综合测试仪

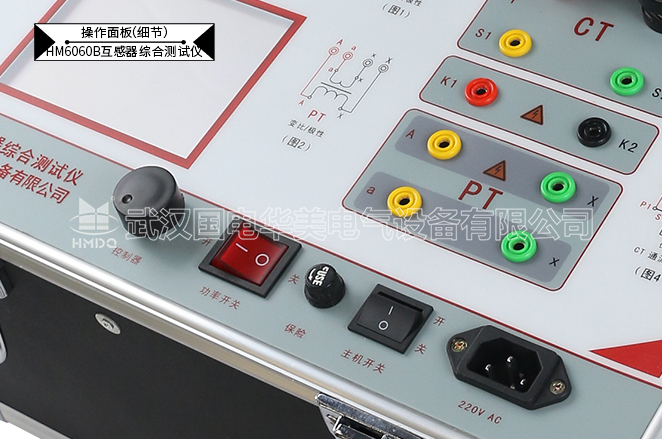

HM6060B 互感器伏安变比极性综合测试仪 面板细节展示

互感器伏安变比极性综合测试仪

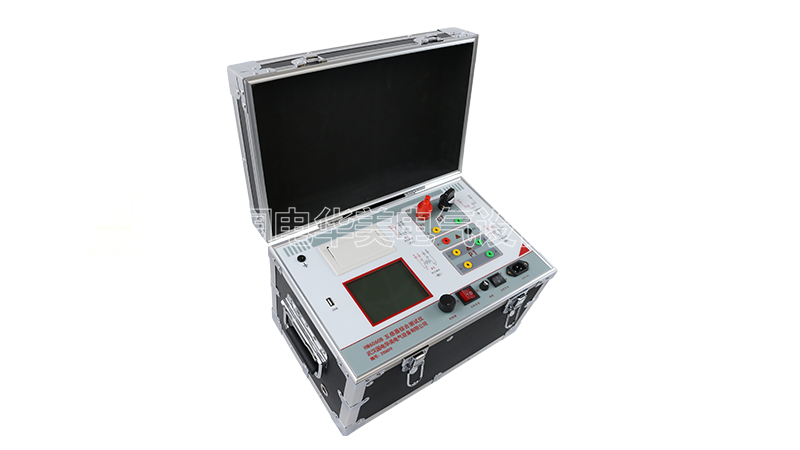

HM6060B 互感器伏安变比极性综合测试仪

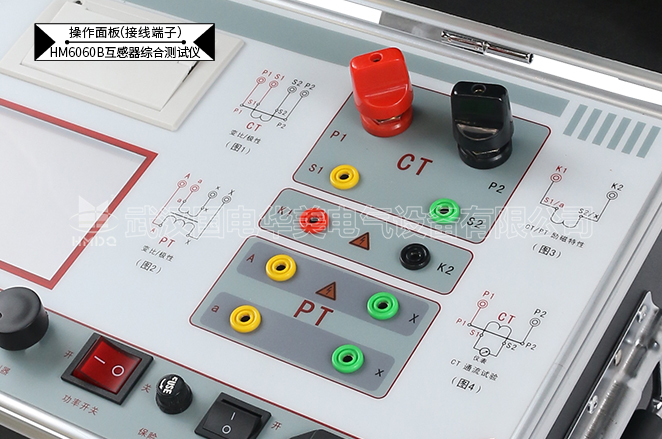

HM6060B 互感器伏安变比极性综合测试仪 面板细节展示

互感器伏安变比极性综合测试仪

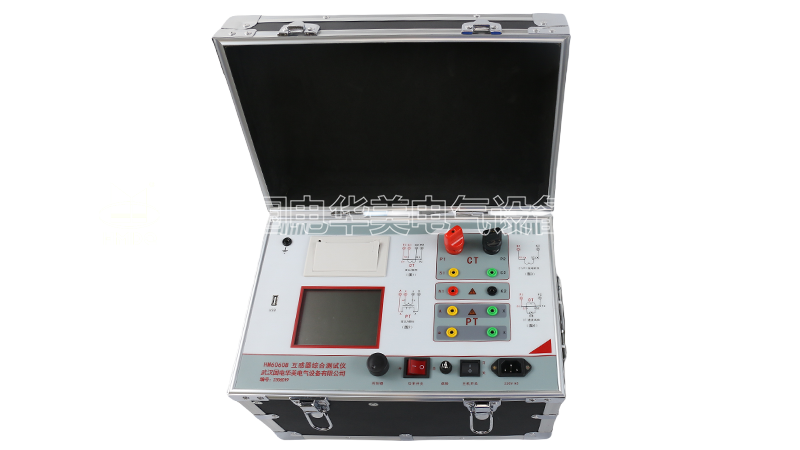

HM6060B 互感器伏安变比极性综合测试仪

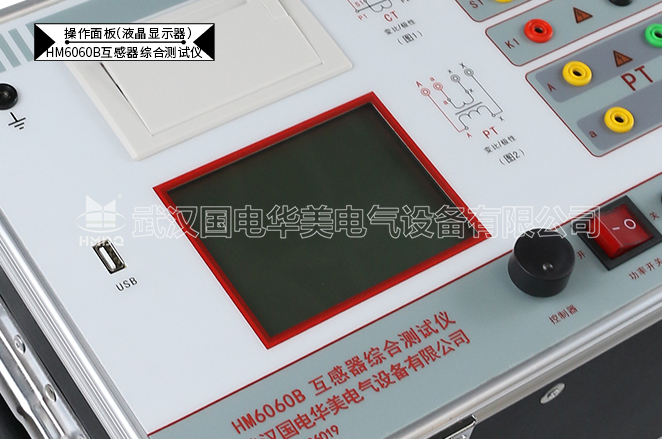

HM6060B 互感器伏安变比极性综合测试仪 面板细节展示

互感器伏安变比极性综合测试仪
