高压电力试验设备解决方案

HMCTP-100P 互感器伏安特性测试仪

产品简介

互感器伏安特性测试仪 是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高,是电力行业用于互感器的专业测试仪器。

功能特点

  1.   功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
  2.   自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
  3.   测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
  4.   基于先进的低频法测试原理,能应对拐点高达45KV的CT测试。
  5.   界面友好美观,全中文图形界面。
  6.   装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。
  7.   测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

技术参数

测试用途    保护类CT,保护类PT 电压   ±2.0%

输出      0~180Vrms,12Arms,36A(峰值)
CT变比测量       范围    1~30000
      精度   ±2.0%
PT变比测量       范围    1~10000
      精度    ±2.0%
相位测量       精度   ±5min
      分辨率   0.5min
二次绕组
电阻测量
      范围   0~300Ω
      精度  2%±2mΩ
交流负载测量       范围   0~300VA
      精度   2%±0.2VA
输入电源 C220V±10%,50Hz
工作环境 温度:-10οC~50οC,  湿度:≤90%

参考标准

GB 20840.3-2013,GB 20840.2-2014

HMCTP-100P 互感器伏安特性测试仪

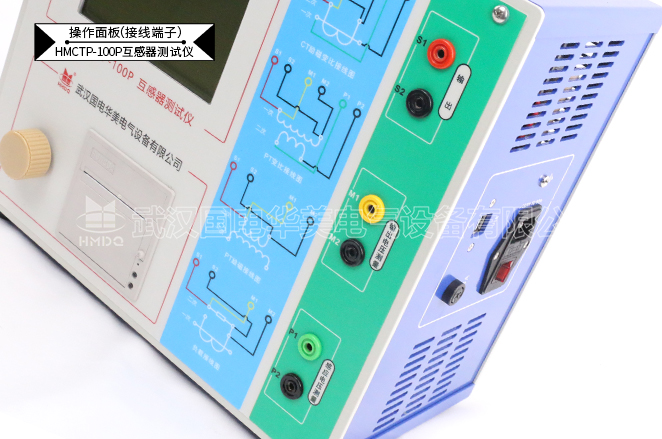

HMCTP-100P 互感器伏安特性测试仪 操作面板展示

互感器伏安特性测试仪

HMCTP-100P 互感器伏安特性测试仪

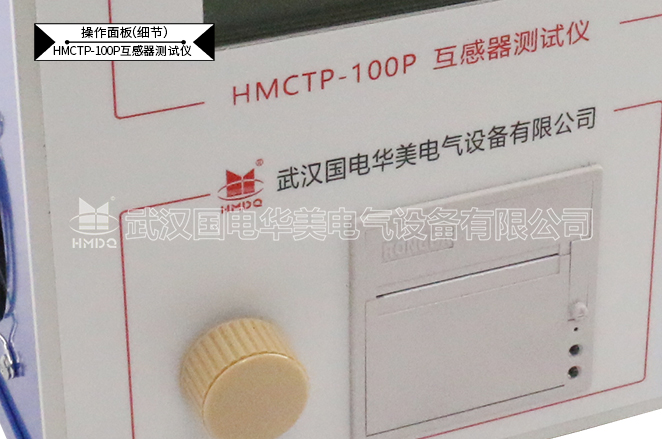

HMCTP-100P 互感器伏安特性测试仪 操作面板展示

互感器伏安特性测试仪

HMCTP-100P 互感器伏安特性测试仪

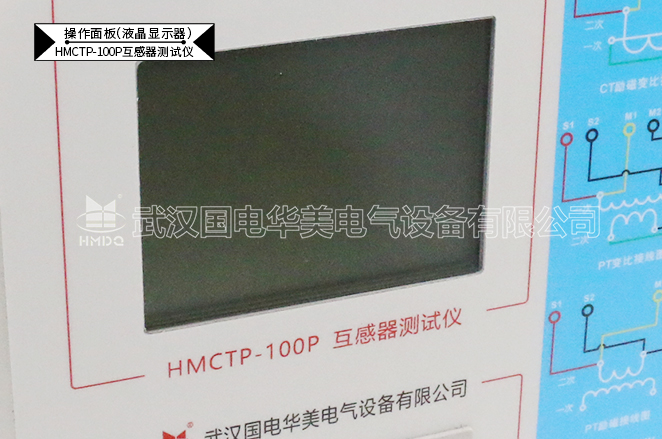

HMCTP-100P 互感器伏安特性测试仪 操作面板展示

互感器伏安特性测试仪
