高压电力试验设备解决方案

HM6060E 智能型互感器校验仪

产品简介

智能型互感器校验仪用于PT、CT的误差及阻抗、导纳测试。满足国家JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。

产品别称:互感器校验仪、互感器现校仪、全自动互感器校验仪、全自动电流互感器校验仪、全自动电压互感器测试仪、互感器现场校验仪、电流互感器现场校验仪、电压互感器现场校验仪

功能特点

  1. 能型互感器校验仪采用320×240点阵液晶,可视范围大,带长寿命背光照明,方便使用
  2. 全中文操作界面,界面美观
  3. 百分表、比差、角差采用特大字体显示,方便用户观测
  4. 本公司生产的智能型互感器校验仪完全满足JJG314-1993和JJG314-1994要求,自动采样
  5. 自动判断极性错误,变比错误
  6. 上位机软件具有虚拟仪器开放功能
  7. 彻底解决S级测量问题
  8. 自动切换量程
  9. 采用先进独特电路和DSP技术完美结合,彻底解除阻容移相电路不稳定的问题
  10. 功耗:<15VA(不带微型打印机);<25VA(带微型打印机)
  11. 谐波抑制比:>40db
  12. 外形尺寸(长×宽×高):260×350×150mm3
  13. 重量:6kg

技术参数

设备使用环境 温度:5℃~40℃ 相对湿度:<80%(25℃时)
海拔高度:<2500m
电源频率:50Hz±0.5Hz 电源电压:220V±5V
测量范围 同相分量(%):0.0001~200.0 分辨率:0.0001
正交分量(分):0.001~700.0 分辨率:0.001
阻抗(Ω):0.0001~20.0 分辨率:0.0001
导纳(ms):0.0001~20.0 分辨率:0.0001
基本误差 同相分量 ΔX=±(X×2%+Y×2%)±Dx(有1级可选)
正交分量 ΔY=±(X×2%+Y×2%)±Dy(有1级可选)
"X"、"Y"——仪器的显示值
"Dx,Dy"——仪器的量化误差
Dx=2,Dy=5
百分表 2级(有1级可选)
工作范围 电流 (1%~149%)In (In =5A)
(5%~149%)In (In =1A)
电压 (5%~149%)Un (Un =100V,150V,100V/)
(5%~149%)Un (Un =100V/3)
工作负荷 电流 TO对TX<0.12Ω cosΦ=1
电压 a对x<0.25VA (100V)
极性错误指示 当工作电流(电压)达到额定电流(电压)的5%以上,误差超过180%时,应有极性指示。
注意:如果大于额定工作电流(电压)的10%以上,仍未出现应有的极性指示,说明有故障,请不要再增加电流(电压),以免烧坏仪器。
变比错误指示 当工作电流(电压)达到额定电流(电压)的5%以上,误差超过30%而小于180%时,应有变比错误指示。
绝缘和耐压试验及说明 端子TX端子相通
电源插座对外壳能承受1.5kV,1min耐压

参考标准

JJG 313-2010,JJG 314-2010

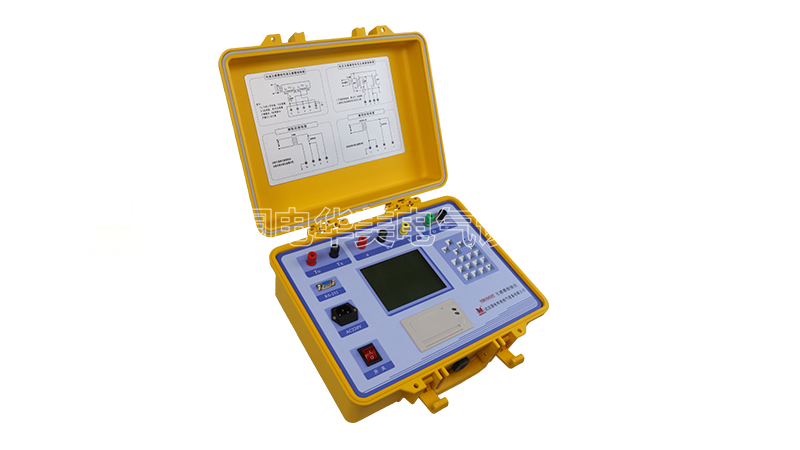

HM6060E 智能型互感器校验仪

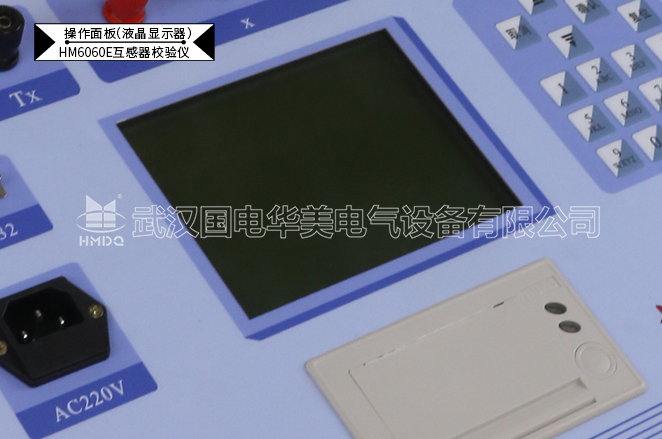

HM6060E 智能型互感器校验仪 面板细节展示

智能型互感器校验仪

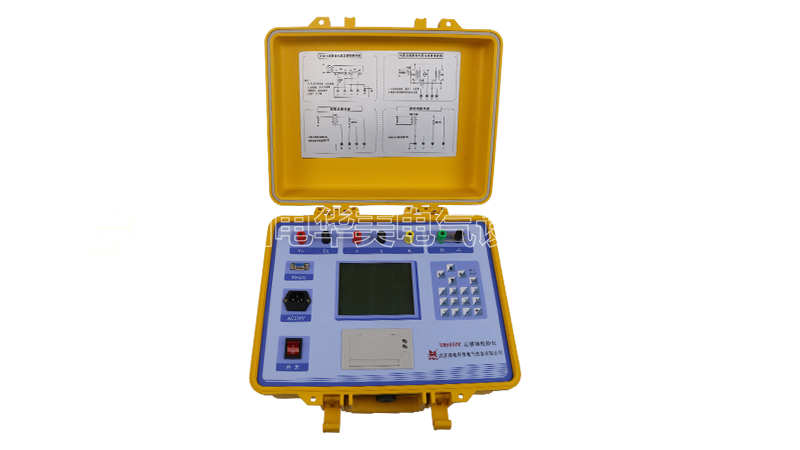

HM6060E 智能型互感器校验仪

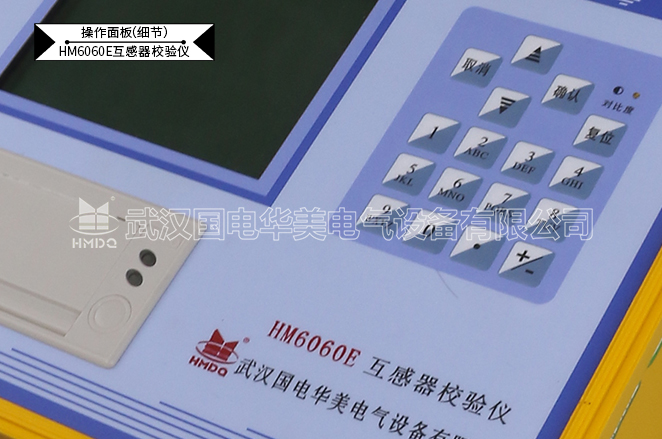

HM6060E 智能型互感器校验仪 面板细节展示

智能型互感器校验仪

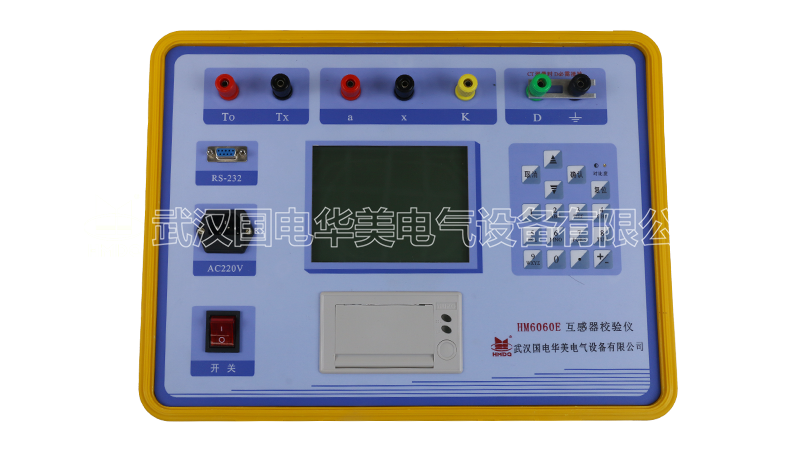

HM6060E 智能型互感器校验仪

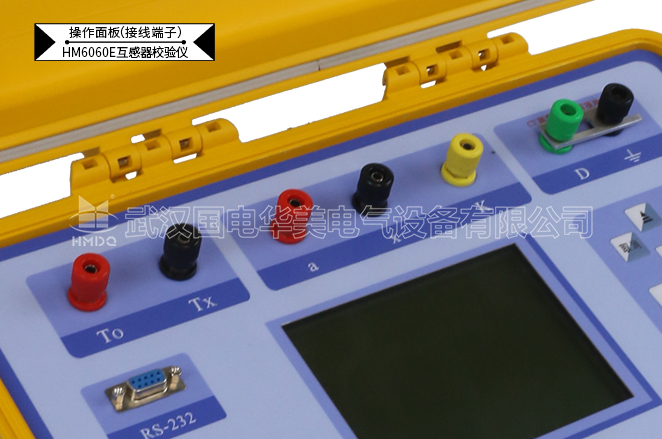

HM6060E 智能型互感器校验仪 面板细节展示

智能型互感器校验仪
