HMFH 二次负荷在线测试仪

产品简介

HMFH 二次负荷在线测试仪适用于PT、CT二次负荷测量,电压、电流、相位、频率、功率因数等多个电气量的测量
电能计量装置存在的误差为电能计量综合误差,是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成,可以用以下式子表示:
ε=εw+εTA+εTV+εr
式中εw—电能表误差%
εTA—电流互感器合成误差%
εTV—电压互感器合成误差%
εr—电压互感器二次导线压降引起的计量误差%
在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差,就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数,以及两个电压之间的相位差的总称。
国家电网公司生产运营部的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。
电压互感器二次实际负荷:
电压互感器在实际运行中,二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。
电流互感器二次实际负荷:
电流互感器在实际运行中,二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。
产品别称:二次负荷测试仪、互感器二次负荷在线测试仪、二次负荷测量仪、互感器二次负荷测量、二次负荷在线测试仪

功能特点

  1. 可以实现三相三线,三相四线、单相全自动测量。
  2. 使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全。
  3. 本公司二次负荷在线测试仪具有量程自动切换功能,保证测试精度。
  4. 采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强。
  5. 测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验。
  6. 采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示;数据具备掉电存贮及浏览功能,能与计算机联机传送数据。
  7. 采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用。
  8. 二次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证单。
  9. 工作时间可以长达24小时(最长),可在充电状态下测量。
  10. 附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量。
  11. 二次负荷在线测试仪体积小,重量轻。
  12. 极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,能分辨0.001mS的电导和电纳。
  13. 该二次负荷在线测试仪能存储480组测量数据,断电后能保持十年。
  14. 中文界面大屏幕显示,带有RS232通讯接口。

技术参数

环境条件 温度 -5℃~40℃
相对湿度 <95%(25℃)
海拨高度 <2500m
外界干扰 无特强震动、无特强电磁场
PT二次负荷测试时仪器主要技术指标
PT二次负荷测试 导纳测量范围 0.1ms~50.0ms
导纳测量准确度 二次电压(50V-120V)
△X=±(1%×X+1%×Y±2个字)
△Y=±(1%×X+1%×Y±2个字)
2个字——仪器的量化误差
注意:测量值在0.2mS以下时,测试电压应保持在50V以上,同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字
电压表头 0.5%
CT二次负荷测试时仪器主要技术指标
阻抗测量范围 0.1Ω~50.0Ω
阻抗测量准确度 △X=±(1%×X+1%×Y±2个字)
△Y=±(1%×X+1%×Y±2个字)
2个字——仪器的量化误差
电流表头 1%
外形尺寸(主机) 320*280*120mm3
重量(主机) 4kg
外形尺寸(线包) 340*350*180mm3
重量(线包) 2kg

参考标准

DL/T 448-2016,JJG 169-2010

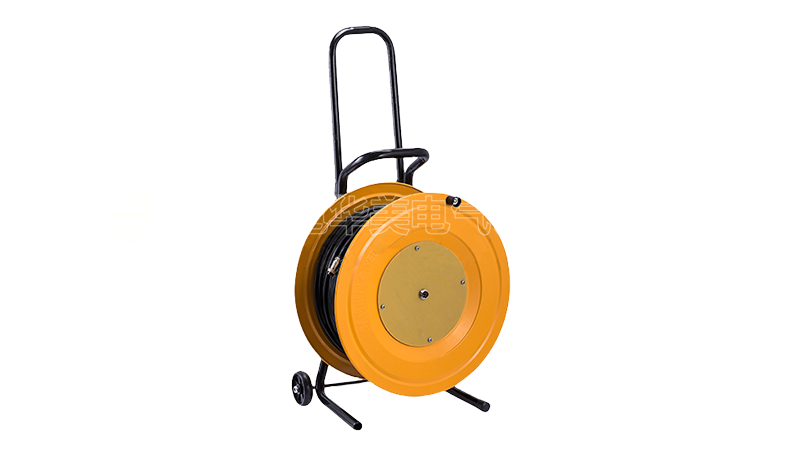

HMFH 二次负荷在线测试仪

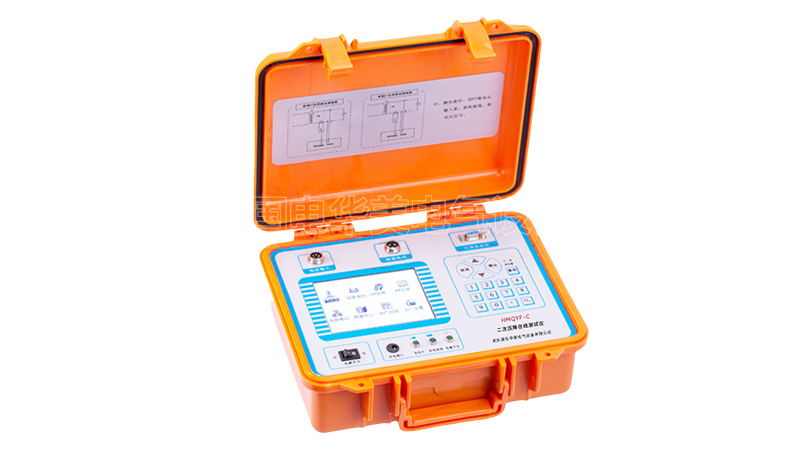

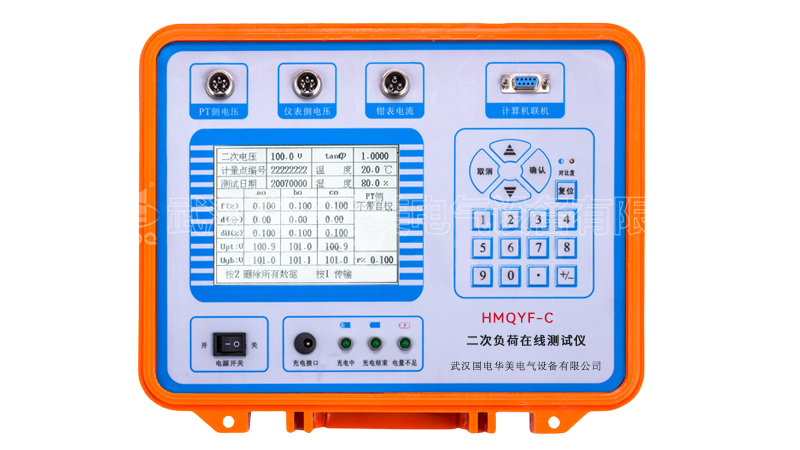

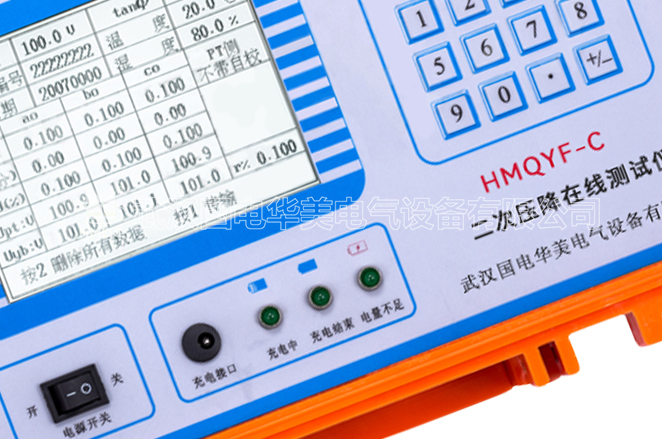

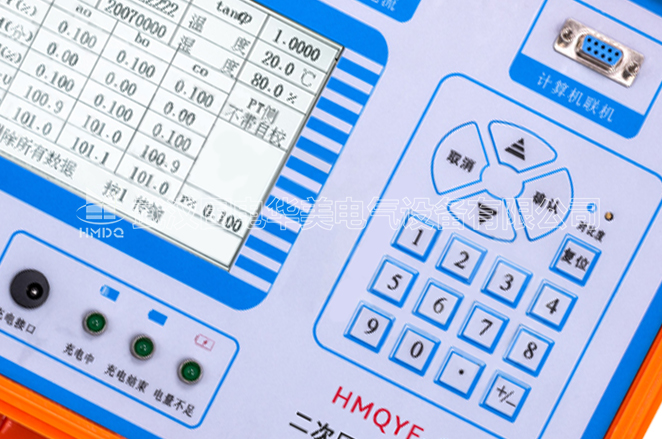

HMFH 二次负荷在线测试仪 面板细节展示
