高压电力试验设备解决方案

HMYDQW(JZ) 无局放交直流工频耐压试验装置

别名:无局放交直两用试验变压器,无局放试验变压器

产品简介

SF6气体试验变压器是电力设备检测和预防性试验的必备试验设备。随着电力工业的发展,对试变压器的电压等级要求越来越高。然而,传统的油浸式测试变压器在体积、重量和性能方面都无法满足现场工作的要求。
随着基础科学研究的进展,新材料和新工艺的应用将新型介质SF6气体推向电气设备的应用领域
SF6气体因其优异的绝缘性能、灭弧性能和不燃性,被广泛用作新型绝缘介质。
经过多年的努力,我公司已成功开发出SF6气式试验变压器。与传统的油浸式轻型试验变压器相比,该系列产品可减轻重量20%-60%(取决于电压和容量水平),并且无油污。电压等级单台试验变压器可达300KV。由于新的生产工艺中,产品的技术性能有了很大的提高,特别适合野外作业和频繁移动的工作条件。

功能特点

  1. 绝缘性能、灭弧性能和不燃性好
  2. 可减轻重量20%-60%(取决于电压和容量水平)
  3. 干净,无油污
  4. 电压等级单台试验变压器可达300KV

技术参数

控制台参数


型号 容量(kVA) 电源 输出 尺寸(mm) 重量(kg)
相数 电压(V) 频率(Hz) 电压(V) 电流(A)
HM-TC 10 1 220 50 240 45.5 410*540*680 28
HM-TC 15 1 220 50 240 68 410*540*680 35
380 430 39
HM-TC 20 2 380 50 430 52.6 410*540*680 40
HM-TC 30 2 380 50 430 78.9 470*630*1100 65

试验变压器参数
输入电压 (V) 200 200 400 400 400 400 400
输出电压(kV) 50 100 150 200 250 300 400
阻抗电压% ≦8 ≦8 ≦8 ≦8 ≦10 ≦10 ≦10
空载电流% ≦6 ≦6 ≦6 ≦6 ≦5 ≦5 ≦5
波形畸变率% ∠3 ∠3 ∠3 ∠3 ∠3 ∠3 ∠3

参考标准

DL 417-91、JB/T 9641-1999、GB 1094.1~1094.5-85、GB 6451.1~6451.5-86

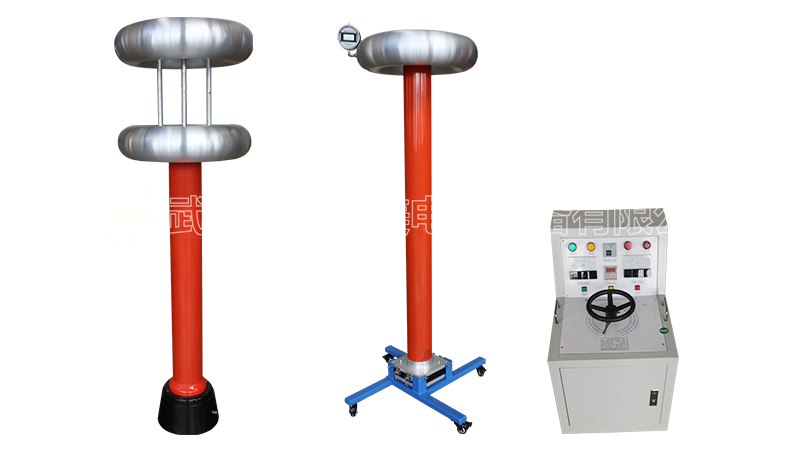

HMYDW(JZ) 无局放交直流工频耐压试验装置

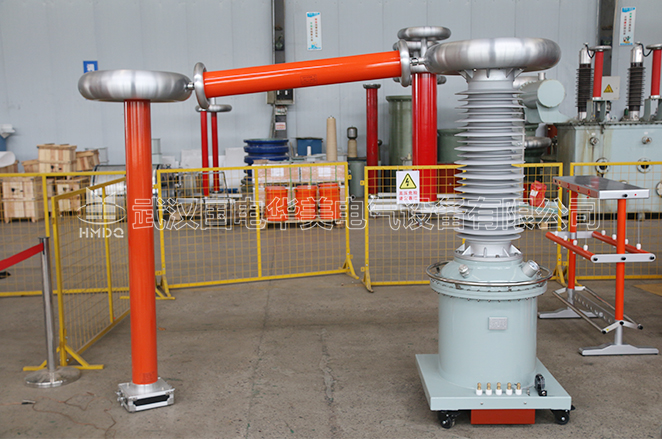

HMYDW(JZ) 无局放交直流工频耐压试验装置 生产场景

无局放交直流工频耐压试验装置

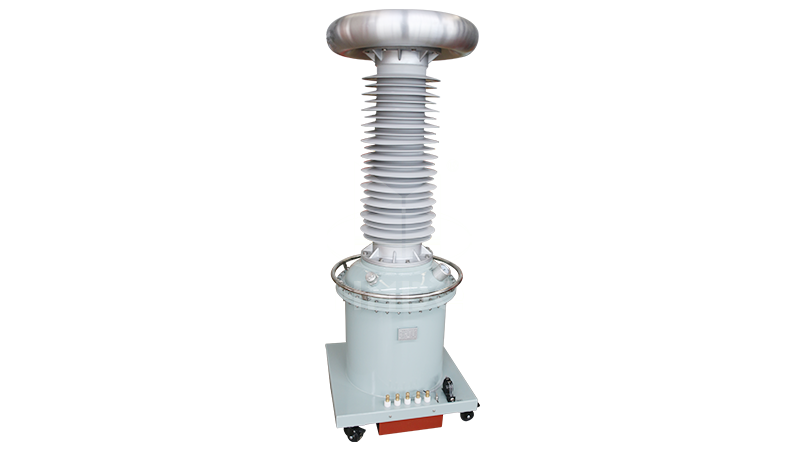

HMYDW(JZ) 无局放交直流工频耐压试验装置

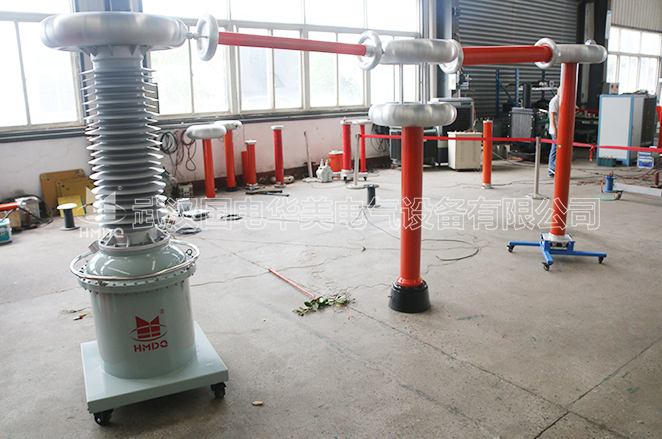

HMYDW(JZ) 无局放交直流工频耐压试验装置 生产场景

无局放交直流工频耐压试验装置

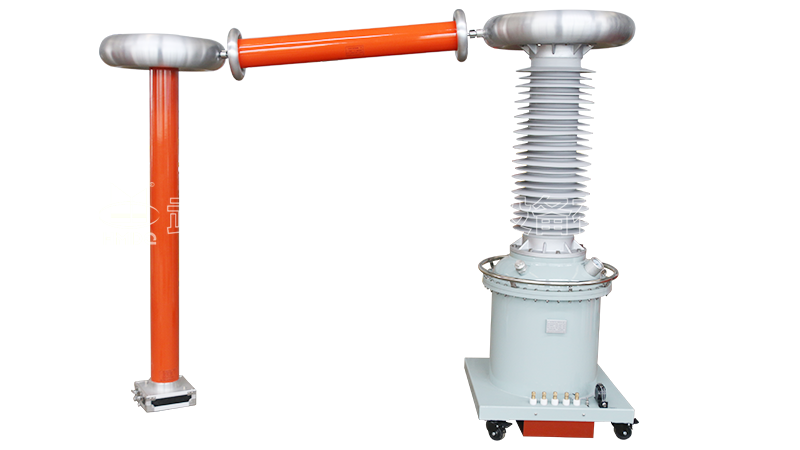

HMYDW(JZ) 无局放交直流工频耐压试验装置

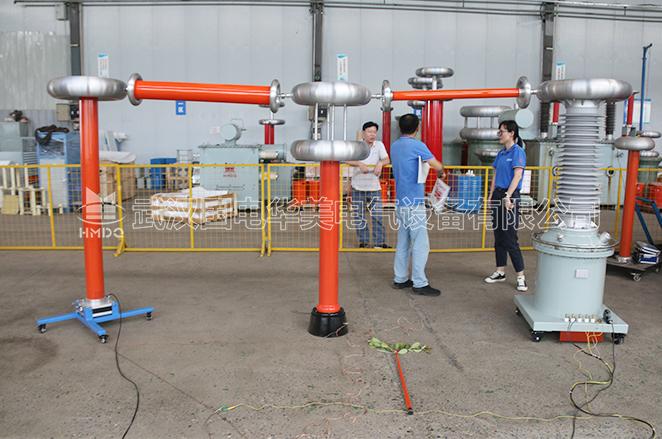

HMYDW(JZ) 无局放交直流工频耐压试验装置 生产场景

无局放交直流工频耐压试验装置
