高压电力试验设备解决方案

HMGTU GIS/GIL交流耐压及局部放电试验成套装置

别名:高压开关柜、交联电缆交流耐压及局部放电检测系统

产品简介

随着我国电力行业的发展,电网的电压等级越来越高,现已达到1000KV电压等级。
电力发电、输变电、供电及电力设备生产企业对试验设备的电压等级要求也越来越高,对试验设备的容量要求也越来越大。因此,我公司根据市场的实际需求,研制成了高电压大容量的 HMGTU充气式无局放组合电器试验装置。
HMGTU 充气式无局放组合电器试验装置,适用于高电压、大容量的GIS、GIL电力设备的绝缘耐压试验、局部放电试验以及GIS互感器的精度试验。是GIS变电所、GIS、GIL电力设备生产厂家、盆式绝缘子、绝缘结构件生产厂家进行预防性试验、出厂试验必备装置。
在该设备上增加一个高压套管接口就能将高压引出,可对传统的高压设备进行各种高压试验。

功能特点

  1. 高电压全密封在一个屏蔽的空间,试验安全可靠
  2. 整体局放量可控制在1-3pc内
  3. 体积小可用最小的空间、组件重量轻
  4. 内置高压隔离开关,实现一机多用
  5. 便于连接,直接与被试品连接,试验更加方便
  6. 能够承受长距离运输的坚固耐用结构
  7. 系统电源容量的要求减小

技术参数

  1. 电压等级:100kV、200kV、250kV、300kV、500kV、800kV、1000kV。(更高电压等级可定制)
  2. 容量:50-2000kVA(更高容量等级可定制)
  3. 高压产生的方式:高压变压器升压和串联谐振(工频、变频),所有升压方式均为一级升压无需串级升压。
  4. 输入电压(一次电压):0.35-10kV
  5. 设备局部放电量:额的电压下1-3pc(普通环境)
  6. 温升:额定电流运行60分钟其温升不大于65k(50Hz)

参考标准

DL417-91、JB/T9641-1999、GB1094.1~1094.5-85、GB6451.1~6451.5-86

HMGTU GIS/GIL交流耐压及局部放电成套试验装置

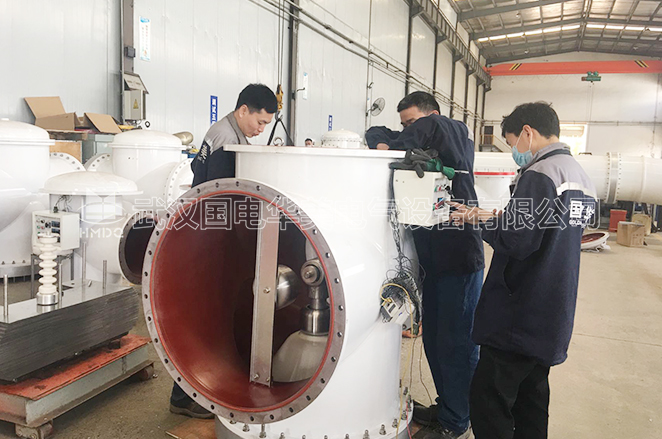

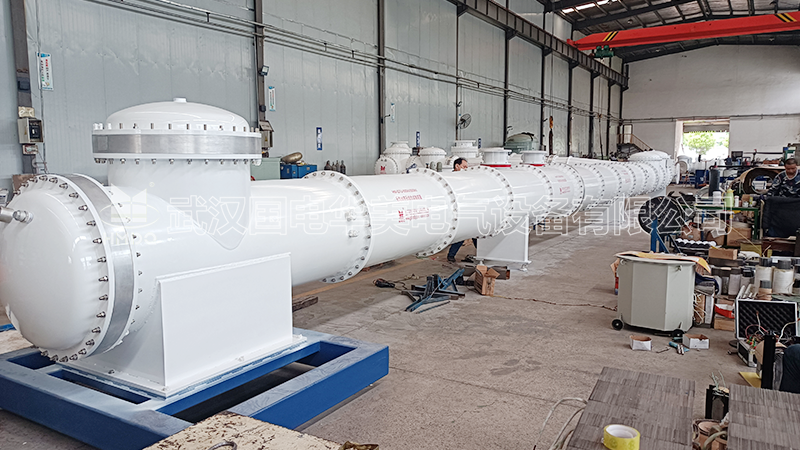

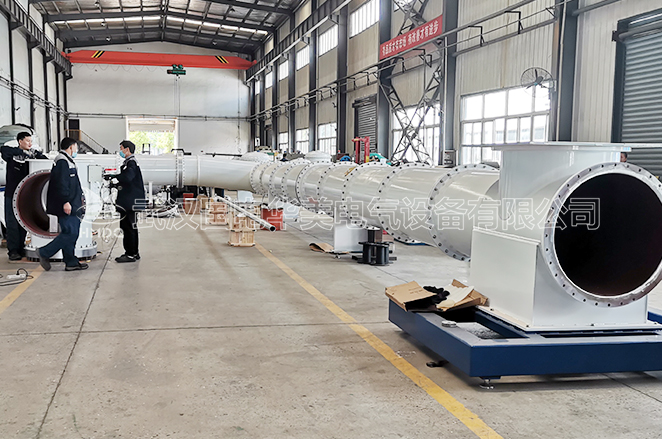

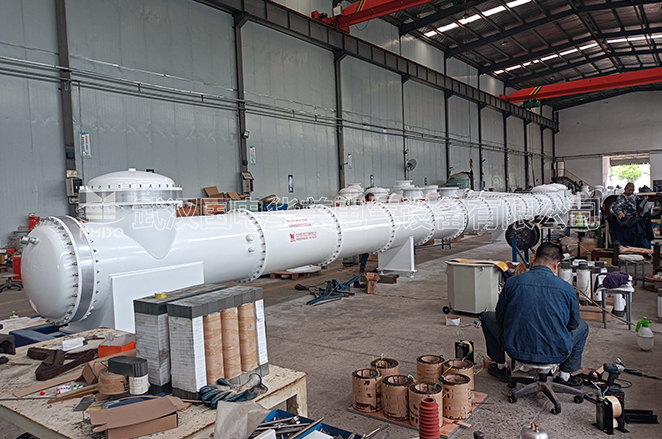

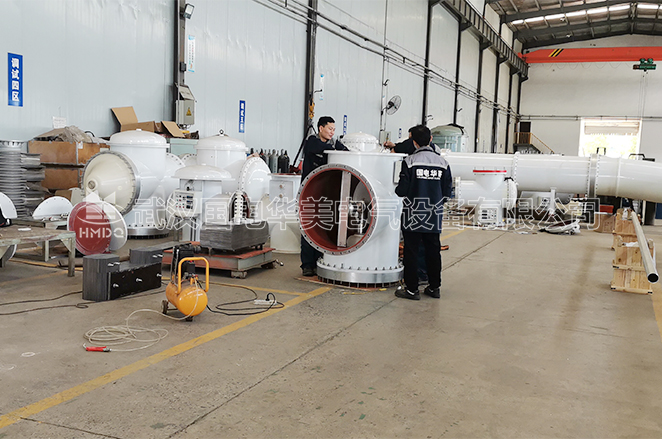

HMGTU GIS/GIL交流耐压及局部放电成套试验装置 生产场景图

GIS/GIL交流耐压及局部放电试验成套装置

HMGTU GIS/GIL交流耐压及局部放电成套试验装置


HMGTU GIS/GIL交流耐压及局部放电成套试验装置 生产场景图

GIS/GIL交流耐压及局部放电试验成套装置

HMGTU GIS/GIL交流耐压及局部放电成套试验装置


HMGTU GIS/GIL交流耐压及局部放电成套试验装置 生产场景图

GIS/GIL交流耐压及局部放电试验成套装置

HMGTU GIS/GIL交流耐压及局部放电成套试验装置


HMGTU GIS/GIL交流耐压及局部放电成套试验装置 生产场景图

GIS/GIL交流耐压及局部放电试验成套装置

HMGTU GIS/GIL交流耐压及局部放电成套试验装置


HMGTU GIS/GIL交流耐压及局部放电成套试验装置 生产场景图

GIS/GIL交流耐压及局部放电试验成套装置

HMGTU GIS/GIL交流耐压及局部放电成套试验装置

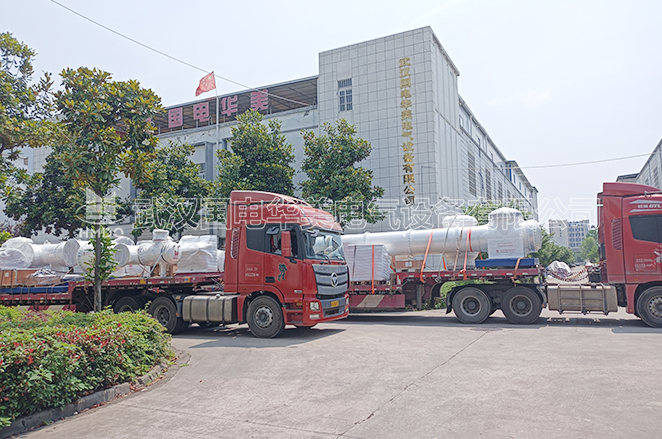

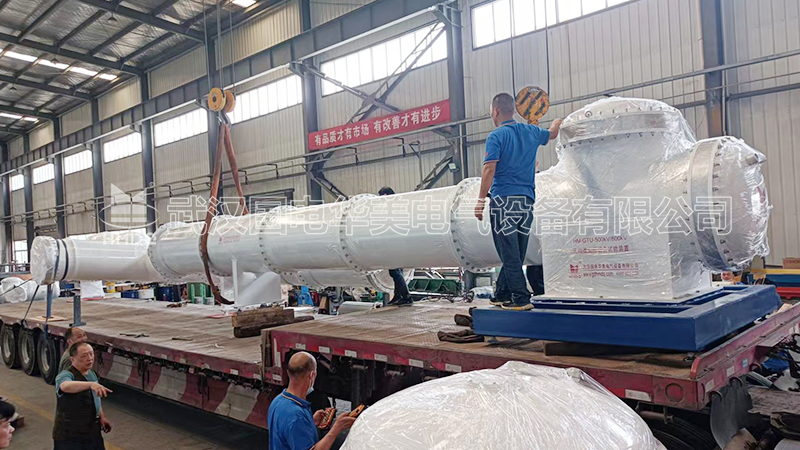

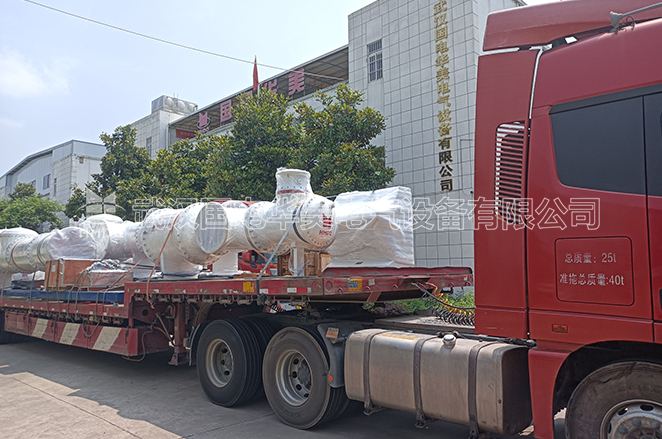

HMGTU GIS/GIL交流耐压及局部放电成套试验装置 发货场景图

GIS/GIL交流耐压及局部放电试验成套装置

HMGTU GIS/GIL交流耐压及局部放电成套试验装置


HMGTU GIS/GIL交流耐压及局部放电成套试验装置 发货场景图

GIS/GIL交流耐压及局部放电试验成套装置
