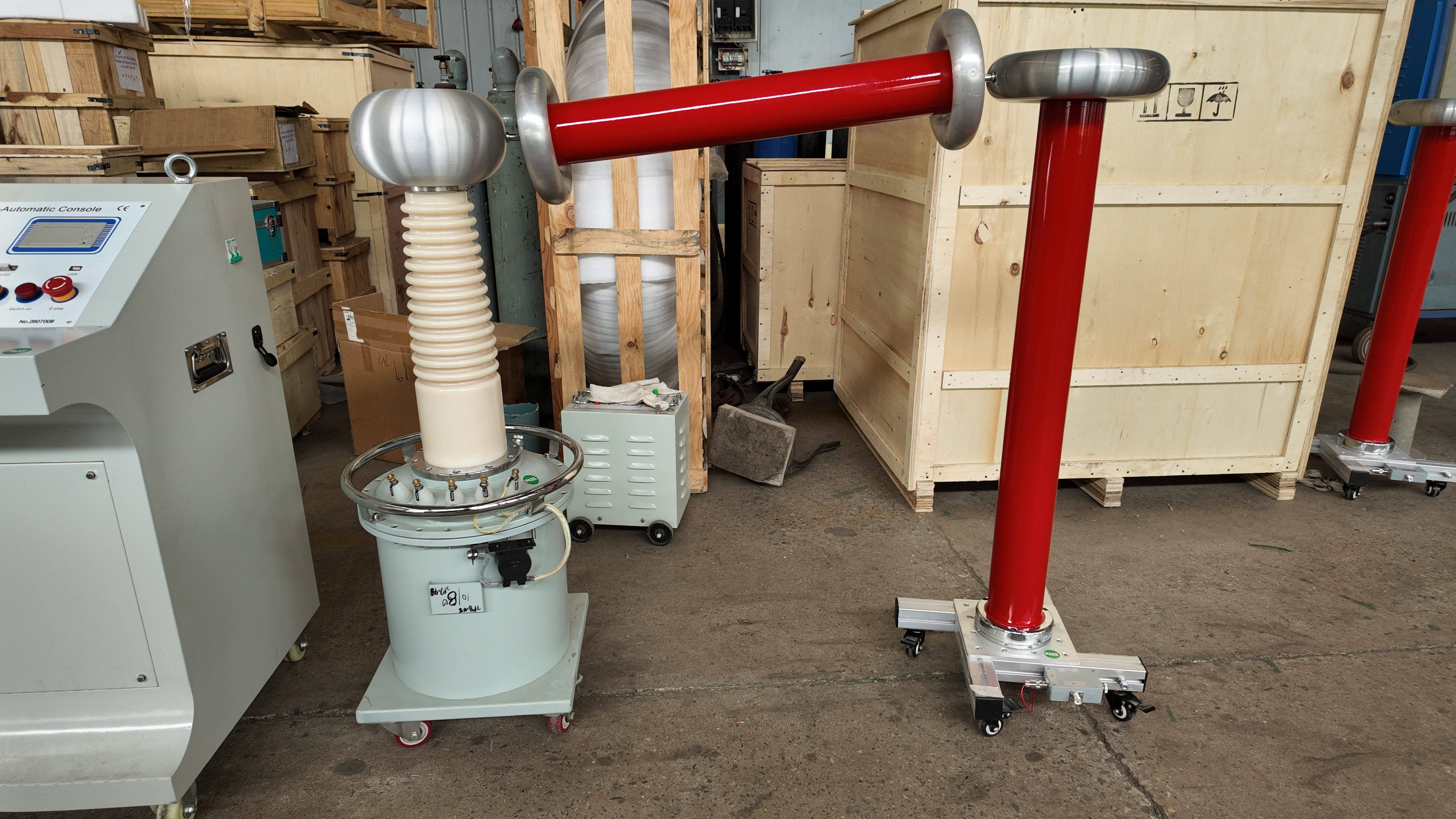

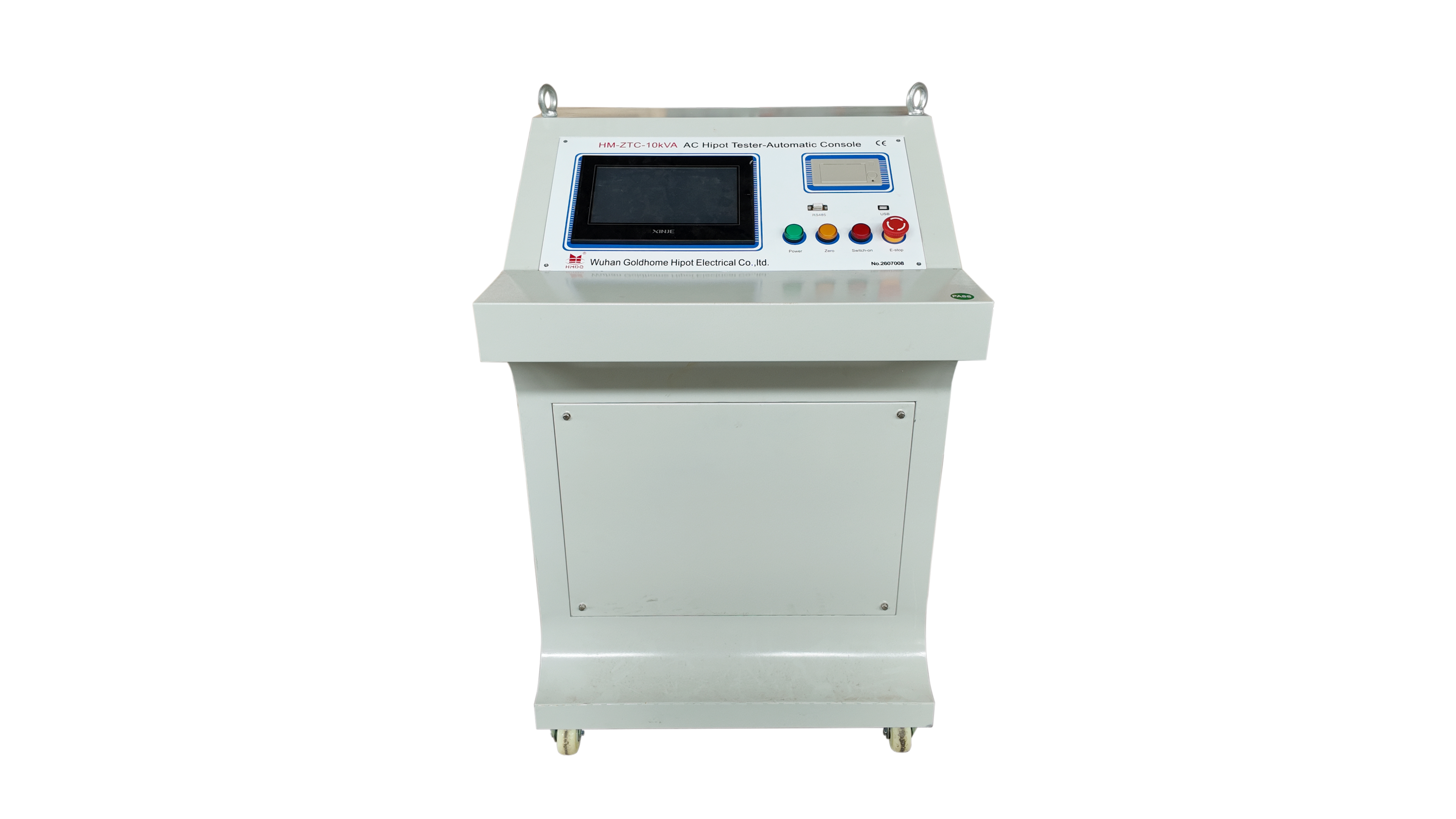

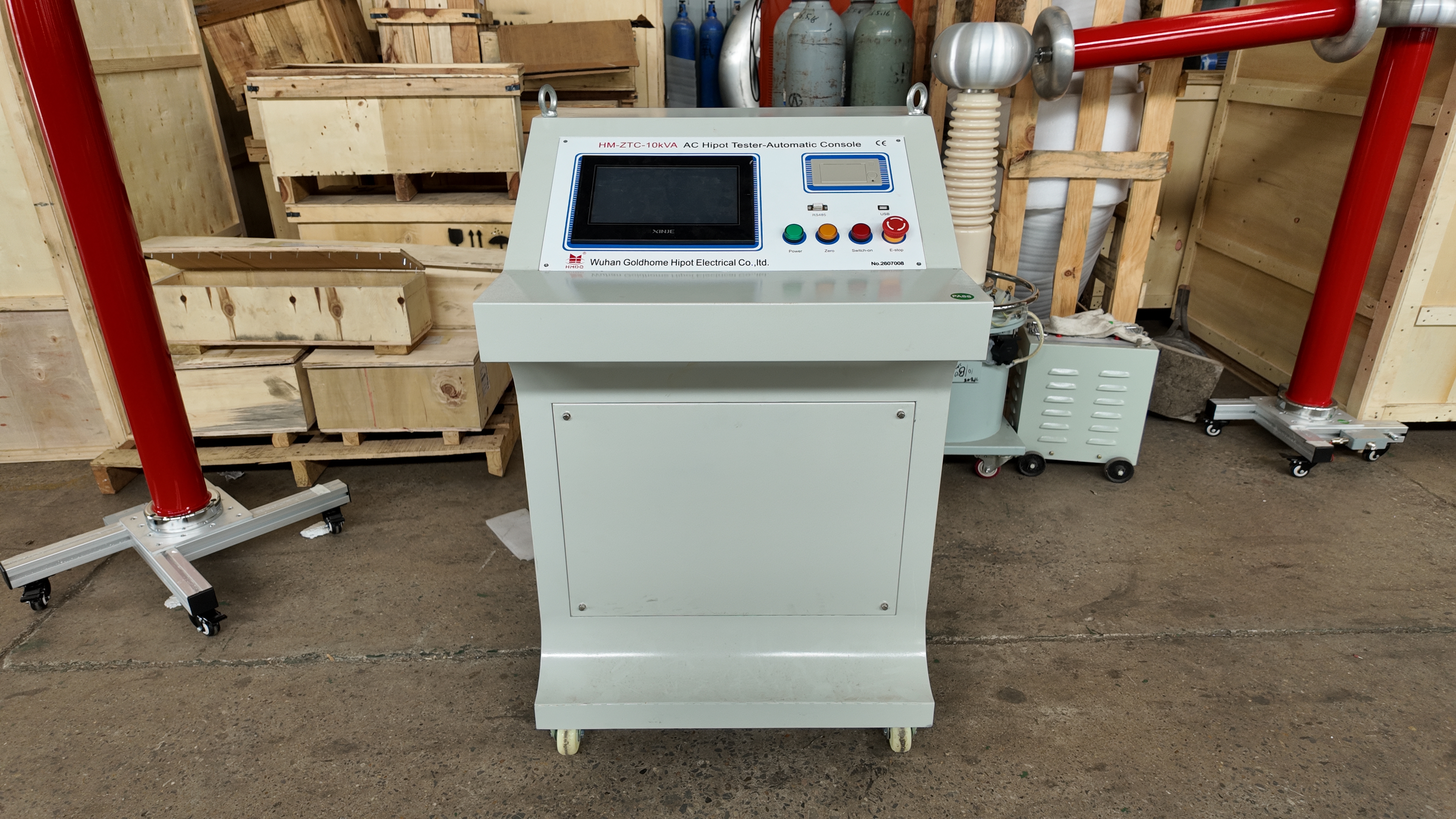

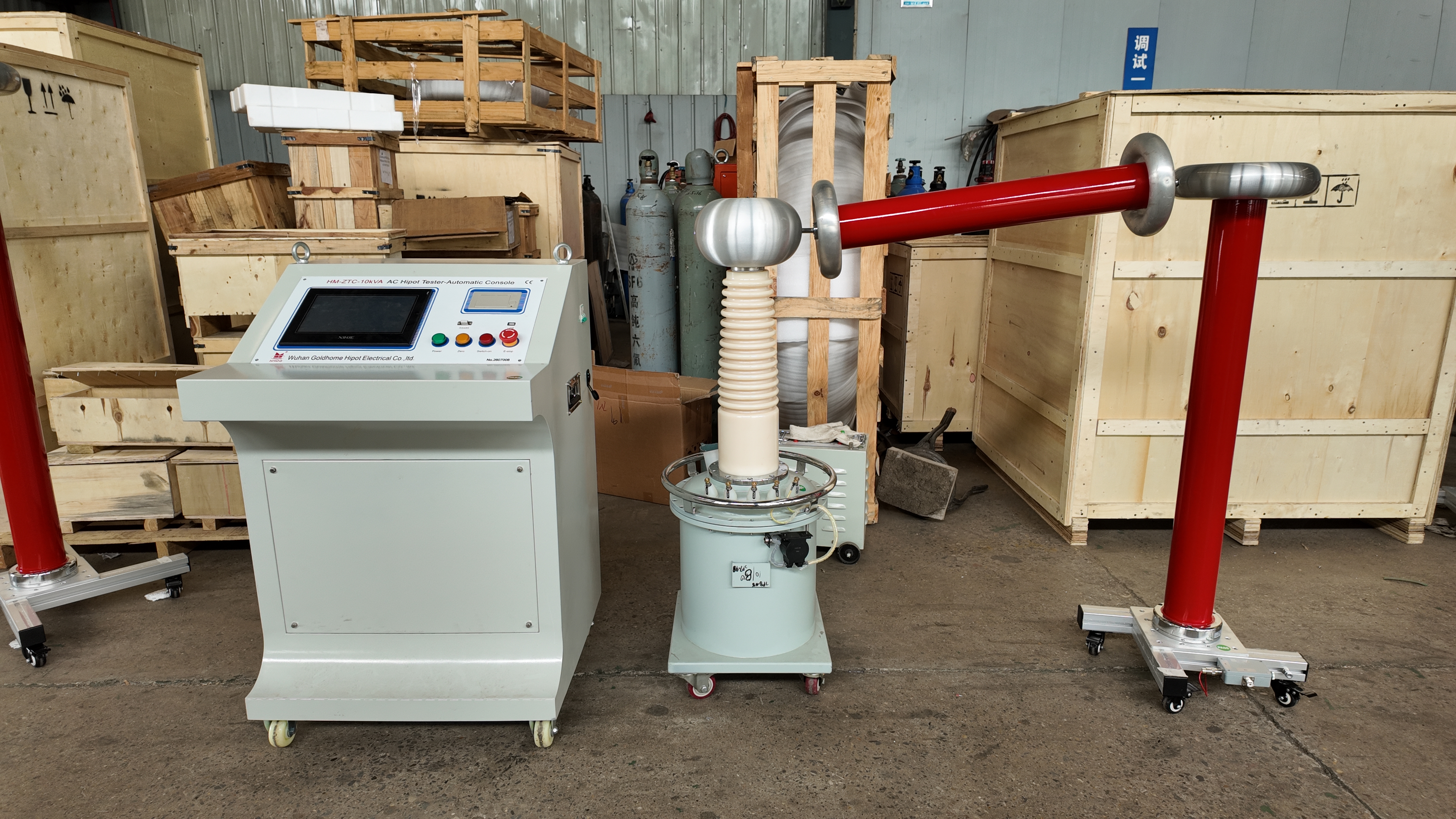

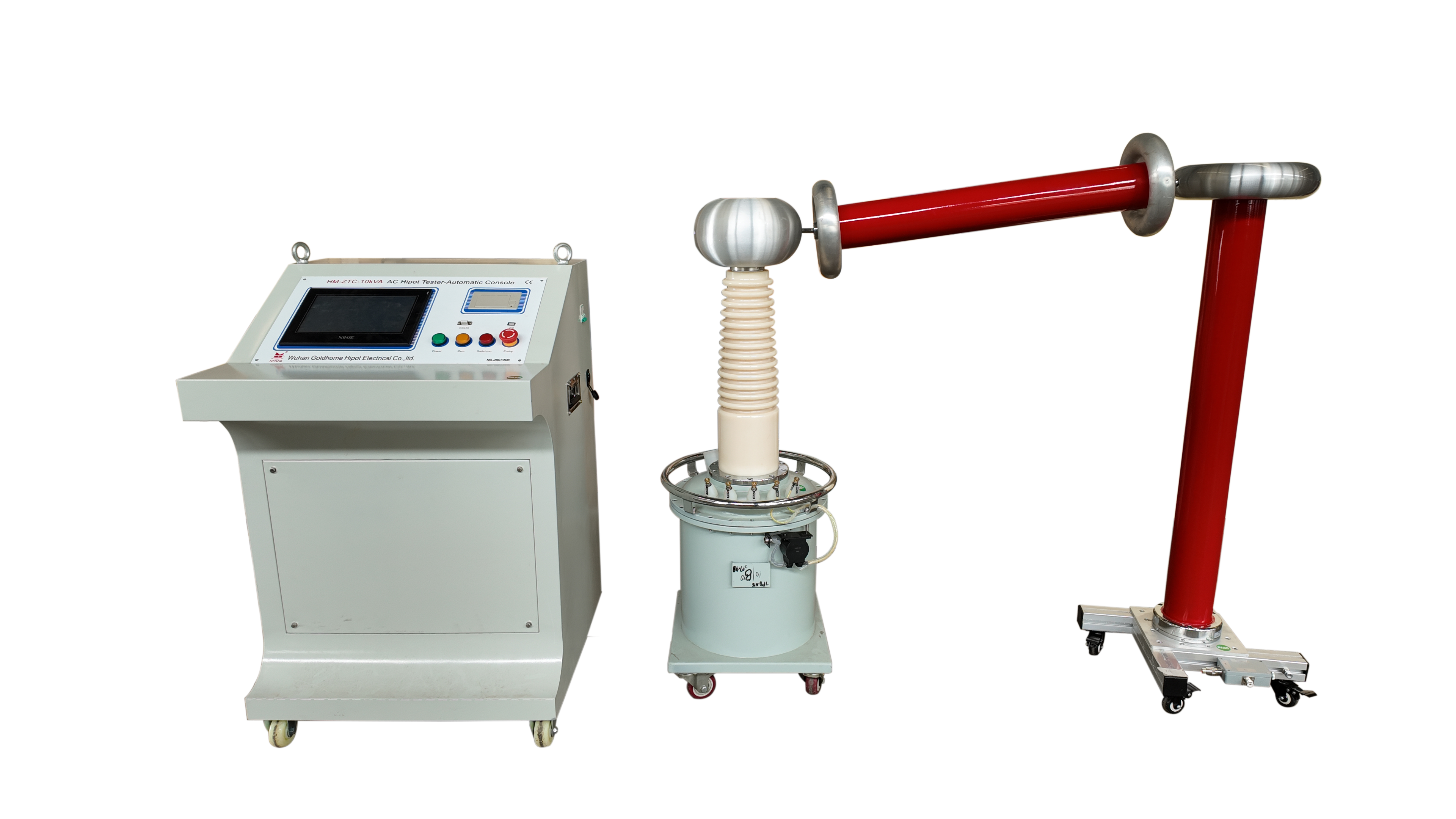

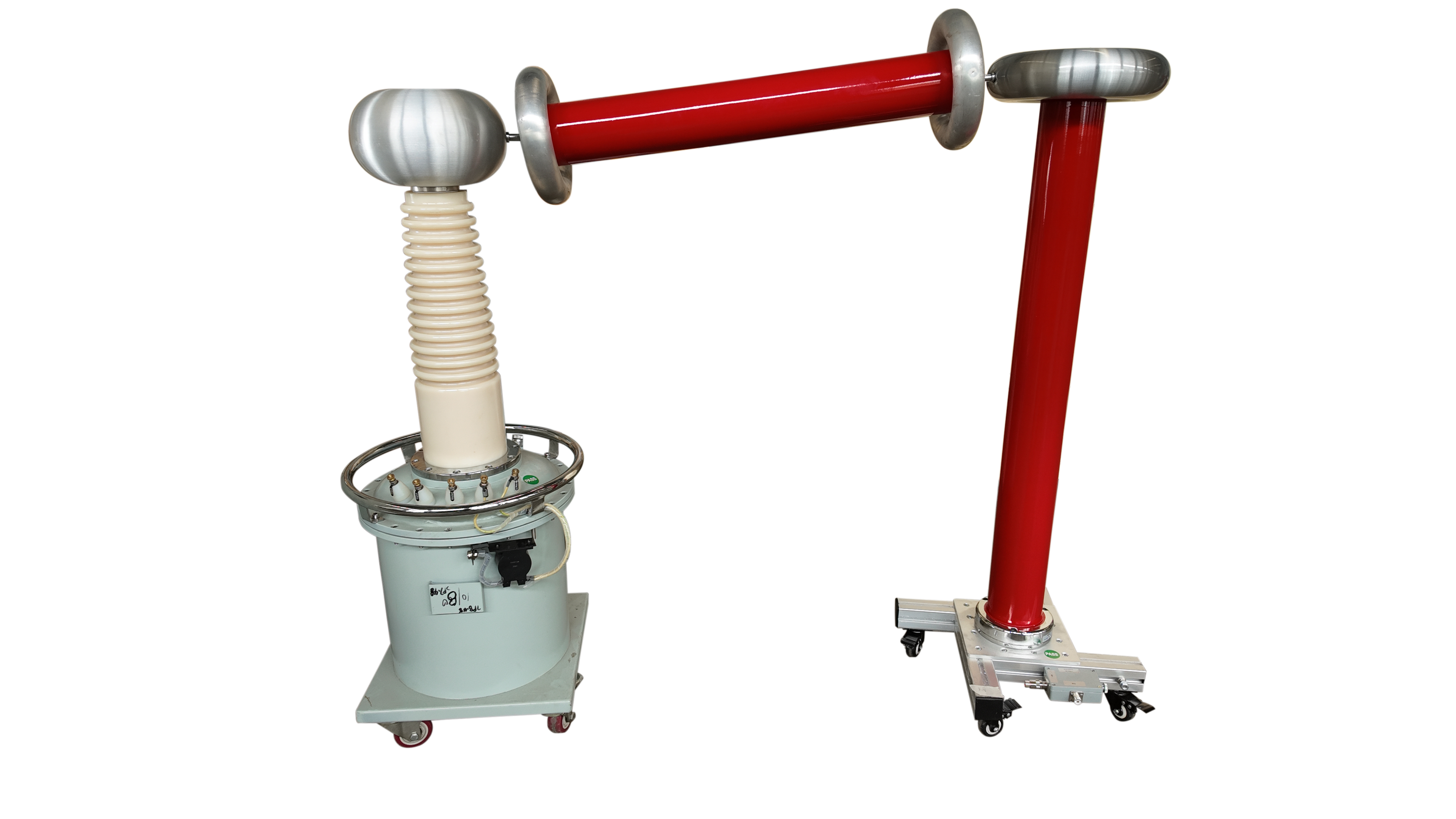

HM-YDQW HM-YDQW 10kVA/80kV无局放交流耐压测试仪

产品简介

HM-YDQW无局放交流高压试验装置完全根据客户的具体需求进行定制。该设备用于交流耐压试验、局部放电试验以及额定输出功率下1分钟耐压试验。

系统配备完善的保护功能，并增加了限流电阻，在被试品发生击穿时，可帮助防止试验装置受到损坏。

功能特点

使用场所：室内使用
环境温度：-25℃～+40℃
相对湿度：+25℃时≤90%
海拔高度：≤1000m
抗震等级：8级
大气条件：
大气压力：0.1MPa
空气中不得含有严重影响试验变压器绝缘性能的污秽物、腐蚀性物质及爆炸性物质
接地要求：工作场所应设置一个稳定的接地点，接地电阻＜0.5Ω
电源电压波形：实际正弦波，波形畸变率＜1%

技术参数

额定输入电压：200V
额定输出电压：AC 0～80kV
额定容量：10kVA
额定输出电流：AC 0～125mA
阻抗电压：＜9%
绝缘介质：气体绝缘
运行时间：额定电压下运行1分钟
局部放电量：额定电压下≤5pC，50kV时≤1pC

参考标准

DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004
