HM160 GIL高压模拟试验装置

别名:GIL高压模拟仿真试验装置、GIL模拟试验装置、GIL耐压试验系统

产品简介

HM160 GIL高压模拟试验装置是一种用于电力系统中高压管路的模拟试验设备。GIL是Gas Insulated Line的缩写,意为气体绝缘输电线路。该装置通过模拟真实运行环境中的高压电力管路,以验证其性能和可靠性。

HM160 GIL高压模拟试验装置由高压供电系统、气体绝缘线路、试验设备等组成。高压供电系统提供高压电源,将电能输送到气体绝缘线路中。气体绝缘线路采用高压电缆或导线悬挂在支架上,用于传输电能。试验设备用于监测和记录GIL线路的各项参数,如电压、电流、温度等。

HM160 GIL高压模拟试验装置适用于各种高压管路的模拟试验,如气体绝缘线路、直流输电线路等。该装置可以模拟不同的工况,如额定工况、过载工况、短路工况等,以验证高压管路在各种条件下的性能和可靠性。

功能特点

  1. 高压供电系统稳定可靠,能够提供所需的高压电能。
  2. 气体绝缘线路采用高质量的绝缘材料,能够承受高压电能的传输。
  3. 试验设备准确可靠,能够实时监测和记录各项参数。
  4. 操作简便,易于安装和调试。
  5. 安全性能高,能够发现和排除潜在的安全隐患

技术参数

一、相关参数和要求
1.腔体内壁必须光滑,设备内部实验区域涉及到的实验构件必须光滑,不存在毛刺、凹凸不平现象。
⒉腔体第一节长度为450+300mm,第二节为300mm,内部直径为90mm,外部直径为110mm,导体直径为30mm,装有三角支柱绝缘子和盆式绝缘子。
3.端口观察窗透光玻璃要求内径不小于85mm,上侧玻璃要求留有足够进光量以保证可以看到底部颗粒情况,玻璃必须为高透玻璃
二、设备配置:
1.试验筒体 3节
2.外接套管 1只
3.底座支架 1个
4.绝缘隔离绝缘子 2个
5.三角支撑绝缘子 1个
6.充气/真空接头 3个
7.压力表 3只
8.观察窗 4个
9.高压电极 1套
三、各部件技术参数及说明
1.试验筒体
单节长度:450mm一节;300mm2节
筒体外直径:110mm
筒体内径:90mm
筒体使用压力范围:-0.1——0.4Mpa
气体年泄漏率:≤1%
筒体材料:铝合金
2.外接套管
额定电压:100kV AC
套管材料:尼龙
3.绝缘隔离绝缘子
盆式绝缘子及三角支架根据用户要求加工
4.压力表
用于监视设备的气体压力
压力范围:0.1-—0.9Mpa

参考标准

DL/T 848.1-2004、GB 50150-2006

HM160 GIL高压模拟试验装置

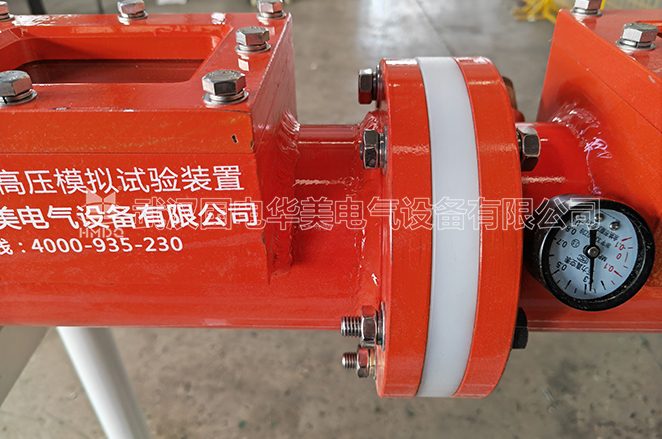

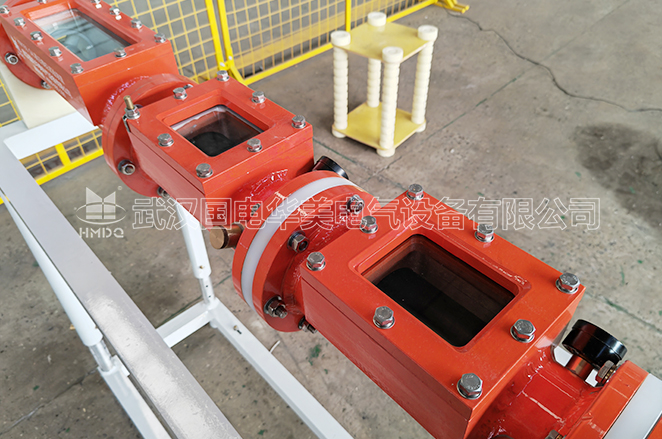

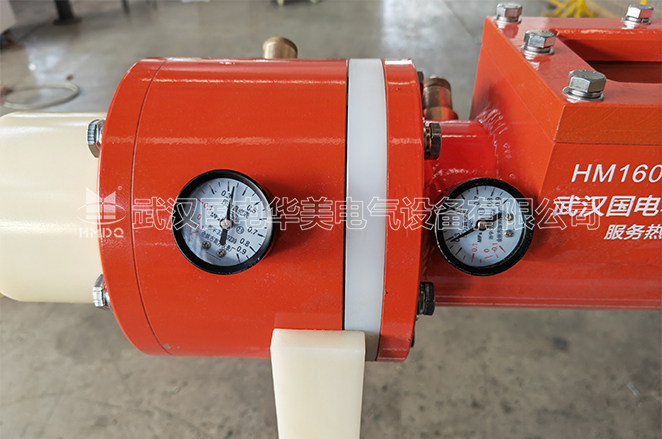

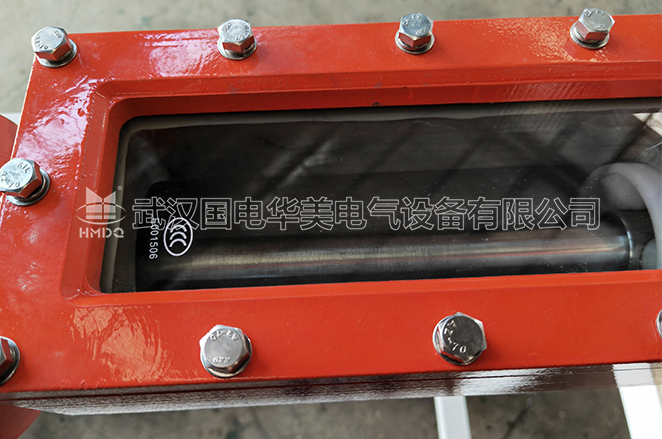

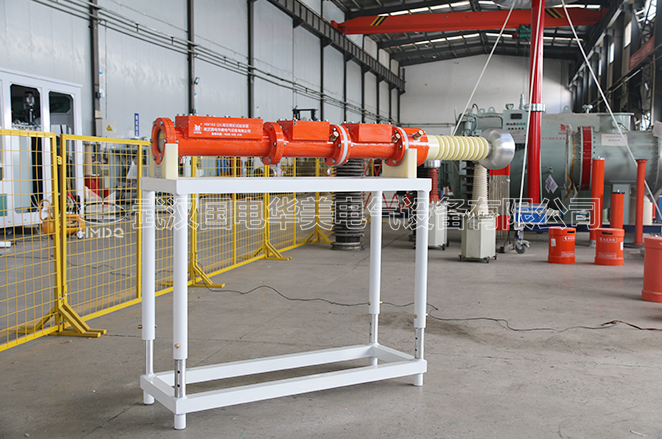

HM160 GIL高压模拟试验装置 生产场景图
