HMJBC-701 单相继电保护测试仪

产品简介

    HMJBC-701 100A单相继电保护测试仪适用于高低压供电系统继电保护装置的调整与试验。单相继电保护测试仪能完成各种常用继电器的校验、二次回路检验、检查互感器特性、检定断路器跳闸机构动作值以及对断路器的分合闸时间测量等。直流输出(连续可调):0—350(V),0—10A,交流输出(连续可调):0—380(V)连续可调, 0—100A。

功能特点

1、采用了按键及旋钮控制,面板上仅有8个按钮和旋钮开关,就可方便的完成各种测试功能,改变了老式继保仪必须关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。本机还设有自检,报错功能,极大地方便了检查、维修
2、设有全面的自检,自我保护功能,开机后本机立即投入自检,在过载和过量程时,保护电路将快速切断输出并发出声、光提醒,极大地降低了因误操作带来的不必要损失
3、智能化程度高,操作简单,按下开关即可测出继电器的参数,使您从繁锁的测试操作中解脱出来
4、显示屏有功能显示单元,从显示屏上能清楚的反映本机的工作状态

技术参数

型号 HMJBC-701 100A
名称 单相继电保护测试仪
直流输出(DC) 直流电压输出 0 ~ 350V(连续可调),输出容量:960VA
直流电流输出 0 ~ 10A(连续可调),输出容量80VA
直流电压选择输出 输出电压:24V、48V、110V、220V,输出电流均为0.4A。(注:可用于静态继电器的操作电源。)
交流输出(AC) 交流电压输出 0—380V(连续可调),输出容量:400VA
交流电流输出 0—10A (开口电压40V),0—100A(开口电压14V)容量1000VA,最大输出时间应≤35秒
交流电压输出,回路电流指示:最高输出电压为240V;当回路中电流等于5A时,输出时间不应大于3分钟。
交流短路电压模拟输出:输出电压≤120V,电压降范围15~80%(可用于低压继电器动作时间测试)
继电器各种接点动作时间 (1)延时闭合的动合(常开)触点、(2)延时闭合的动合(常开)触点、(3)延时闭合的动断(常闭)触点
(4)延时断开的动合(常开)触点、(5)延时断开和动断(常闭)触点、(6)D 继电器动作值检定
过载保护 (一) 交直流电压:5A过载保护
(二) 直流电流:10A过载保护
(三) 直流电压源:1A过载保护
整机:6A过载保护
输入电源 AC 220V±10%,50Hz
数字计时器 计时长度0.000~9999(秒) 误差:尾数±2个字
仪表 交直流电压表、电流表,采用四位半A/D转换,精度0.5级
环境温度 -20℃~+40℃
环境湿度 不大于85%(15~25℃时)
体积与重量 470×350×310mm,10kg

参考标准

GB/T 7261-2016,DL/T 624-2010

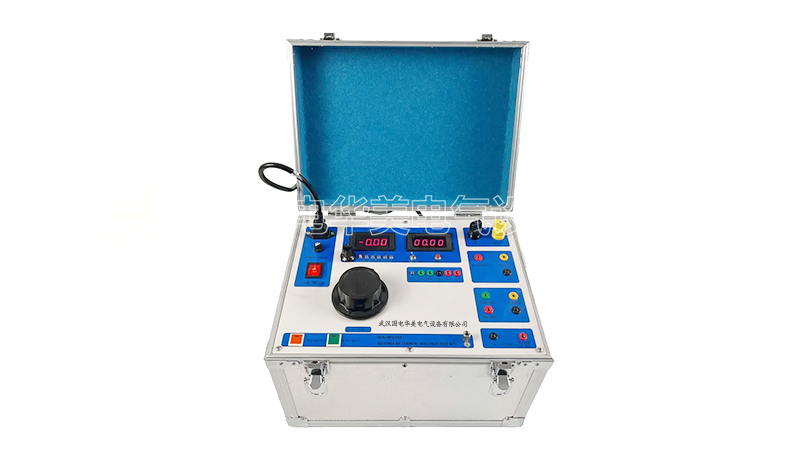

HMJBC-701 单相继电保护测试仪

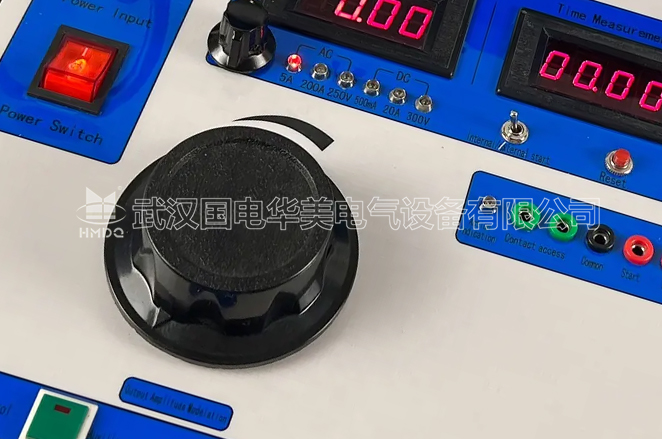

HMJBC-701 单相继电保护测试仪 操作面板展示

单相继电保护测试仪

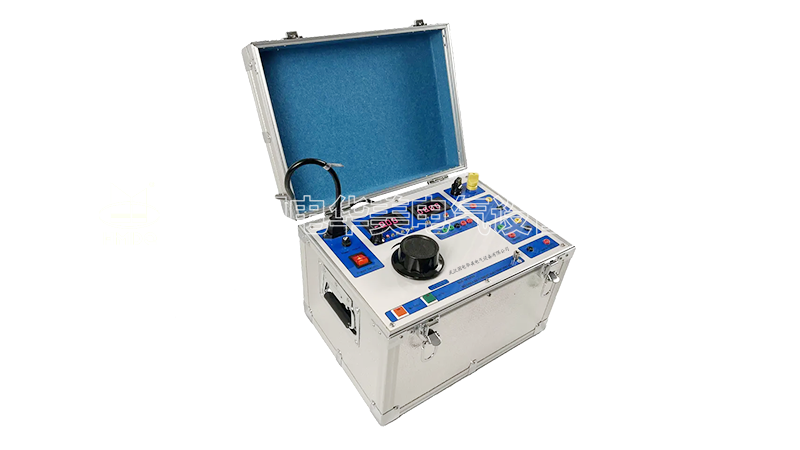

HMJBC-701 单相继电保护测试仪


HMJBC-701 单相继电保护测试仪 操作面板展示

单相继电保护测试仪

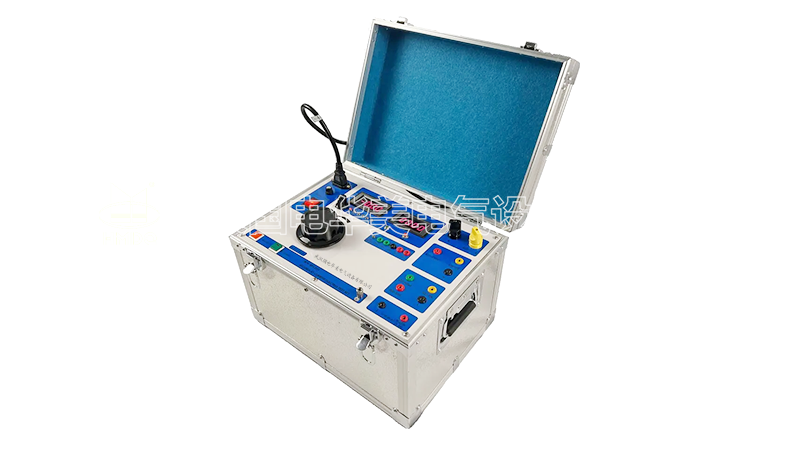

HMJBC-701 单相继电保护测试仪


HMJBC-701 单相继电保护测试仪 操作面板展示

单相继电保护测试仪
