高压电力试验设备解决方案

HMJBC-1200 六相继电保护测试仪

产品简介

HMJBC微机继电保护测试仪电压电流输出灵活组合输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行六相变压器差动试验和厂用电快切和备自投试验。高性能主机输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪

功能特点

  1. 电压电流输出灵活组合:输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
  2. 操作方式:装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。
  3. 新型高保真线性功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
  4. 高性能主机:输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
  5. 软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。
  6. 具有独立专用直流电源输出:设有一路110V及220V专用可调直流电源输出。
  7. 接口完整:装置带有USB通讯口,可与计算机及其它外部设备通信。
  8. 完善的自我保护功能:散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
  9. 可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

技术参数

参数

电流通道数 标准6相
电压通道数 标准6相
交流电流输出范围 30A /相或180A(六并)
直流电流输出范围 10ADC /相
交流电压输出范围 120VAC / 相
直流电压输出范围 160VDC / 相
交流电流输出
6相电流输出时每相输出(有效值) 0~30A    输出精度   0.2级
3相电流输出时每相输出(有效值) 0~60A
6相并联电流输出(有效值) 0~180A
相电流长时间允许工作值(有效值) 10A
相电流最大输出功率 450VA
6相并联电流最大输出时最大输出功率) 1000VA
6相并联电流最大输出时允许工作时间 10s
频率范围(基波) 0~1000Hz
谐波次数 0~20 次
直流电流输出
电流输出 0~±10A / 每相   输出精度   0.5级
最大输出负载电压 20V
交流电压输出
相电压输出(有效值) 0~120V    输出精度   0.2级
线电压输出(有效值) 0~240V
相电压 / 线电压输出功 80VA / 100VA
频率范围(基波) 0~1000Hz
谐波次数 0~20次
直流电压输出
相电压输出幅值 0~±160V    输出精度   0.5级
线电压输出幅值 0~±320V
相电压/ 线电压输出功率 70VA / 140VA
开关量
8路开关量输入 空接点     1~20mA,24V
电位接点接入    “0”:0 ~ +6V; “1”:+11 V ~ +250 V
4对开关量输出 DC:220 V/0.2 A;AC:220 V/0.5 A
时间测量范围
时间测量范围 0.1ms ~ 9999s
测量精度 <0.1mS

参考标准

GB/T 7261-2016,DL/T 624-2010

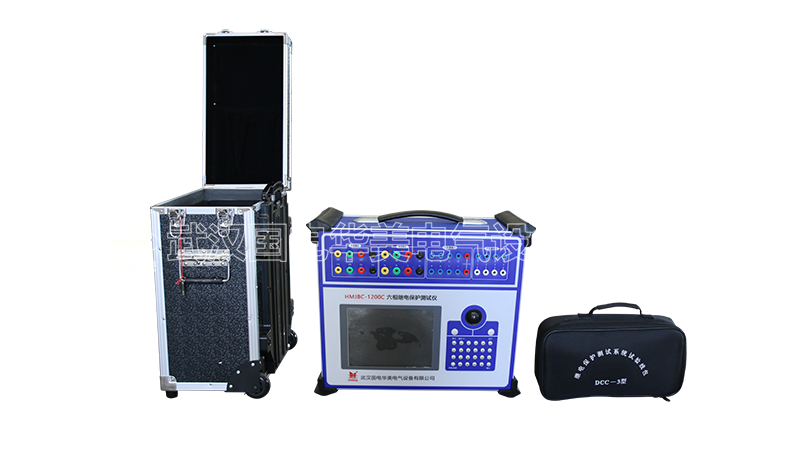

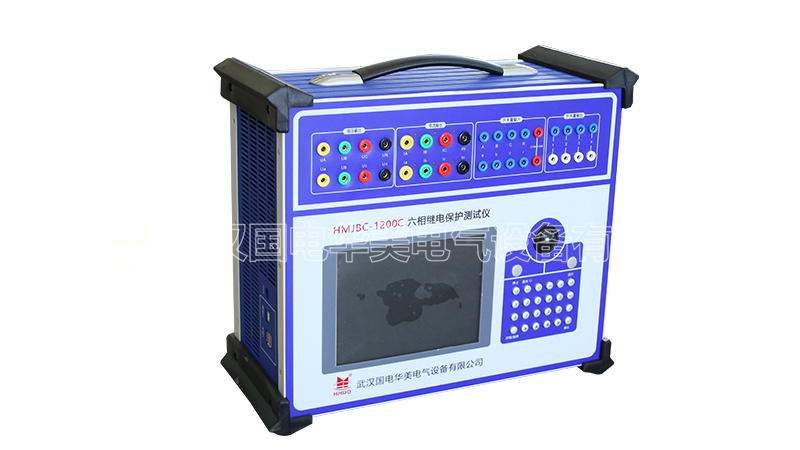

HMJBC-1200 六相继电保护测试仪

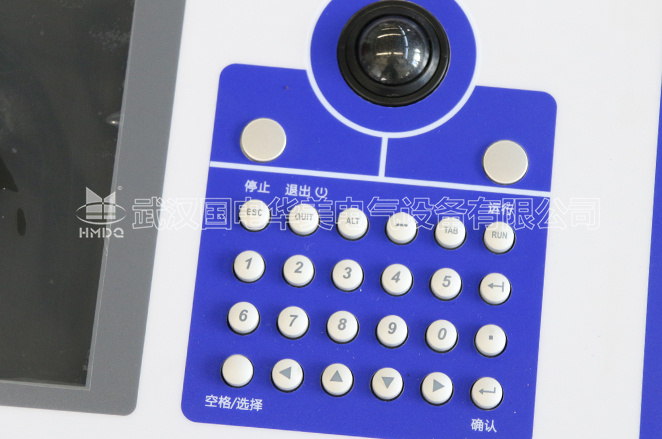

HMJBC-1200 六相继电保护测试仪 操作面板展示

六相继电保护测试仪

HMJBC-1200 六相继电保护测试仪


HMJBC-1200 六相继电保护测试仪 操作面板展示

六相继电保护测试仪

HMJBC-1200 六相继电保护测试仪


HMJBC-1200 六相继电保护测试仪 操作面板展示

六相继电保护测试仪

HMJBC-1200 六相继电保护测试仪


HMJBC-1200 六相继电保护测试仪 操作面板展示

六相继电保护测试仪

HMJBC-1200 六相继电保护测试仪


HMJBC-1200 六相继电保护测试仪 操作面板展示

六相继电保护测试仪
