高压电力试验设备解决方案

HMJBG-S 手持式光数字继电保护测试仪

别名:光数字继电保护测试仪

产品简介

随着智能变电站全面建设的展开,电子式互感器、合并单元、智能终端、智能开关等基于DL/T 860标准的大量数字智能电子设备在变电站中被应用。常规的调试检修用的仪器仪表已经无法满足现场这类信号采集和观察的需要,在智能变电站新建调试和检修调试阶段,需要一种方便携带和操作,用来观察这类光纤数字信号的状态并通过输出测试信号检测相关智能设备运行状态的专用仪表。手持光数字测试仪的开发与应用对智能变电站的建设和保障电网安全运行有着重要的现实意义。
手持式光数字继电保护测试仪是依据《DL/T 624-2010继电保护微机型试验装置技术条件》等相关的技术规范设计,同时基于IEC61850通信标准体系,采用双核ARM+FPGA的低功耗SOC平台实现的手持式仪表。
手持式光数字继电保护测试仪采用平板式的操作方式,具有对智能变电站过程层网络的报文监测、流量统计、报文存储、模拟MU发送、简单的继电保护测试、光功率测量、B码时间信号比对以及极性测试和核相等功能,可实现对合并单元、继电保护装置、测控装置、智能终端的功能和性能测试,适用于变电站、各类科研单位及设备制造企业。

功能特点

  1. 支持智能测试模板编辑,测试过程中可任意添加测试项目,并保存为可重复使用的测试工程文件,提高后期定检、消缺阶段的测试效率;
  2. 可直接通过U盘导入SCD文件,支持直接导入500kV、750kV智能变电站的SCD文件;
  3. 支持FT3、FT3扩展及DL/T 282报文输出,并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码;
  4. 支持虚端子图形化显示功能,数据流向清晰明了;
  5. 支持从 CID、SCD等文件导入SV、GOOSE报文配置,并支持网络侦测配置;
  6. 具备实时告警功能,现场应用更方便;
  7. 装置支持授时功能,可对外输出光IRIG-B(DC)及光PPS对时信号;
  8. 支持串接监听功能,可在不中断现场数据传输的情况下对数据进行解析和分析;
  9. 支持光功率计功能,可测试光网口及光串口的功率;
  10. 支持网络压力功能,可模拟各种异常报文或异常流量对设备的可靠性进行检验;
  11. 支持核相功能,可比较同一控制块的不同通道的相位,也可比较不同控制块的不同通道的相位;
  12. 支持互感器极性测试功能;
  13. 支持时间同步检测功能,可对接入的对时信号进行解析并计算其时间偏差;
  14. 支持SCD文件比对功能,直观的显示两个SCD文件内的不同之处;
  15. 提供USB口,可通过USB口进行图片及报文的拷贝
  16. 支持报文异常测试,可在功能测试过程中进行报文异常测试;
  17. 支持单纤发送及单纤接收;
  18. 配备7寸高分辨率显示屏,支持触摸操作;
  19. 内置大容量锂电池,续航时间不少于6小时

技术参数

IEC 61850接口

功能

任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端

接口类型

LC

数量

3对,其中1对为100/1000M自适应,2对为100M

波长

1310nm

FT3接口

功能

GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送

接口类型

ST

数量

1个发送口,1个接收口

相位

范围

0~360°

准确度

±0.1°

分辨率

0.1°

频率

范围

0~1000Hz

准确度

<±0.001Hz(0~65Hz)

<±0.01Hz(65~450Hz)

<±0.02Hz(450~1000Hz)

分辨率

0.001 Hz

时间

范围

10ms~9999.999s

分辨率

1ms

开关量输入

数量

1对, 可接空节点及带电位节点(0~250V)

开关量输出

数量

1对

遮断容量

DC250V /0.5A

反应时间

<100us

同步

接口类型

IRIG-B/PPS光信号

数量

2个:1个对时,1个授时

有线连接

接口类型

百兆Lan口,RJ45

数量

1个

供电电源

供电电压

AC 220V,允许偏差:-20%~15%

供电频率

47~65 Hz

充电电压

5V,4A

USB 口

数量

1个

工作环境条件

工作温度

-10℃~50℃

湿度

≤95%,无凝露

其他

重量

2.5kg

尺寸

239mm×41mm×170mm(长x宽x高)

显示屏

7寸真彩液晶显示

参考标准

DL/T 624-2010

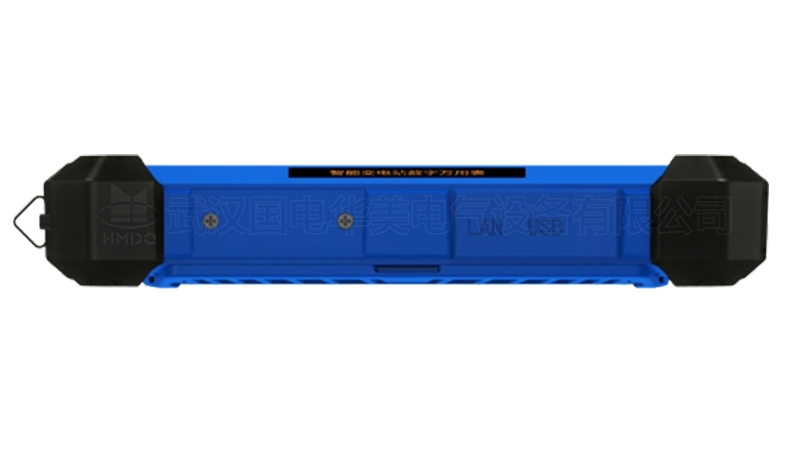

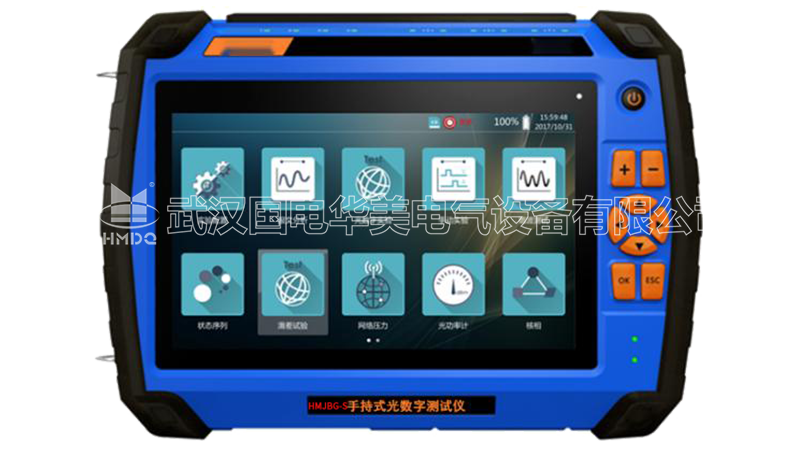

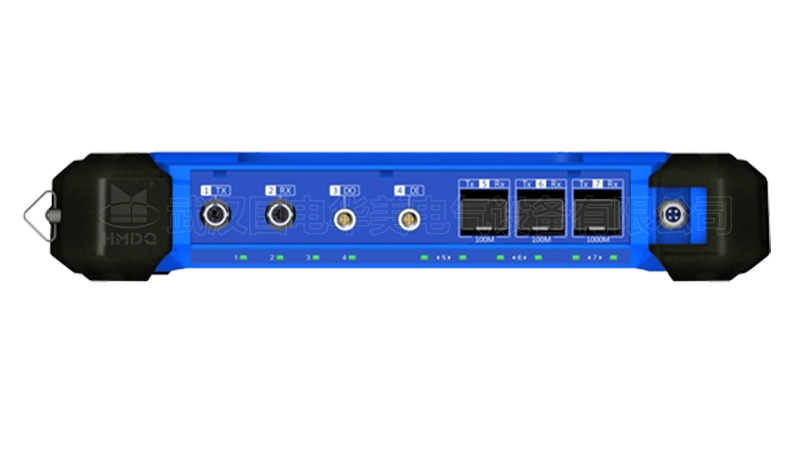

HMJBG-S 手持式光数字继电保护测试仪

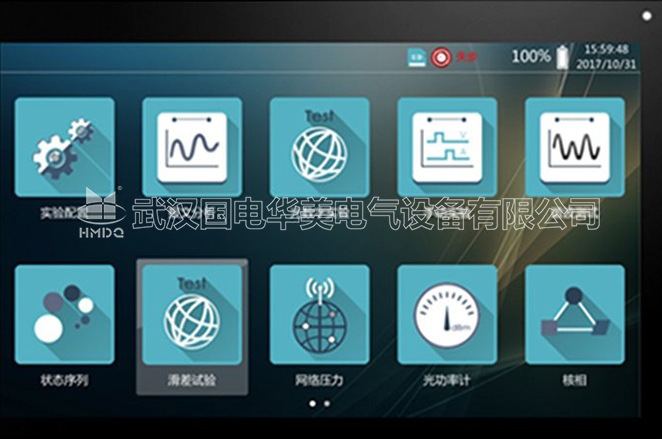

HMJBG-S 手持式光数字继电保护测试仪 液晶显示屏菜单

手持式光数字继电保护测试仪
