高压电力试验设备解决方案

HMJBS 数模一体继电保护测试仪

产品简介

HMJBS 数模一体化继电保护测试仪是依据《DL/T624-2010继电保护微机型试验装置技术条件》、《DL/T1501-2016 数字化继电保护试验装置技术条件》相关的技术规范设计,同时基于IEC61850通信标准体系,采用先进计算机技术实现的继电保护试验装置。
产品配备高性能功率放大器并基于强大的 PowerPC+X86 平台,采用模块化设计,具有功能强大、精度高、体积小、重量轻的特点,可对合并单元、继电保护装置、测控装置、智能终端的功能和性能进行测试,适用于发电厂、变电站、各类科研单位及设备制造企业。


功能特点

  1. 6对100M光纤通讯以太网接口,可收发IEC61850-9-1/2帧格式的采样值、Goose、IEEE-1588报文;整机更大支持24组SV报文+64组Goose报文同时输出;
  2. 5对2~10M光纤串口,可收发IEC60044-7/8 FT3、国网扩展FT3、许继私有FT3帧格式的采样值报文;
  3. 4/6路电压(0~125V AC)、3/6电流(0~30A AC)同时输出(型号不同,输出路数不同),且幅值、相位、频率完全独立调节;
  4. 采用新型开关电源模块结合高保真模块式线性功放,既保证小信号精度高,波形精致平滑,又保持仪器轻巧,携带方便;
  5. 内置GPS对时模块,同时提供1对光同步接口,可接收IRIG-B/PPS对时,也可对外提供IRIG-B码同步时钟源;
  6. 内置辅助直流输出,110V/220V可切换,可为保护装置供电;
  7. 内置工控机,可单机操作或外联PC操作,操作软件一致;
  8. 散热结构设计合理,硬件保护措施可靠完善,对过流、过温、短路等具有自保护及告警功能;
  9. 完整解析SCL文件(SCD、CID、ICD、NPI),实现对SV、GS信息的自动配置;
  10. 嵌入报文侦测、监视与抓包功能,自动分析报文类型、属性、波形、幅值、相位、频率、Goose状态、品质因素等,支持SV报文重新采样,自动统计报文离散度,对异常报文进行告警;报文帧数据可逐一解析对比,支持PCAP文件输出;
  11. 嵌入PCAP报文回放功能,可对导入的PCAP文件进行自定义编辑及保存,可产生碎包、巨包,可叠加CRC错误,可定量发送指定帧报文,可循环播放;
  12. 嵌入SV、GS、FT3异常帧模拟测试功能,支持丢帧、错序、抖动、双A/D不一致、错值、stNum/sqNum异常、CRC错误等异常模拟;
  13. 嵌入网络压力与Goose风暴测试功能,可自由组合SV与Goose产生指定流量的报文输出;
  14. 嵌入智能终端SOE响应时间测试功能,测量精度<0.1ms;
  15. 嵌入同步时钟测试功能,提供对时精度与守时精度测试,对时模式支持IRIG-B和IEEE-1588;
  16. 光纤通讯接口提供数据转发、镜像、回环等;
  17. 保护测控(常规或智能)测试功能:电流电压、状态序列、定值校验、差动保护、谐波试验、低周减载、系统振荡、整组试验、同期等;
  18. 合并单元测试功能:离散度测试、额定延时测试、对时/守时性能测试、核相测试、规约一致性测试、网络压力测试、同步性测试(电子式互感器接入模式);
  19. 智能终端测试功能:SOE响应时间测试、网络压力测试、Goose风暴测试、虚端子测试、规约一致性测试;
  20. 光交换机测试功能:VLAN测试、转发延时测试、网络压力测试;
  21. 同步时钟源测试功能:对时性能测试、守时性能测试。

技术参数

光纤以太网口

6对×100Mbits/s,ST,多模,1310nm;

IEC61850-9-1/2/LE,Goose,IEEE-1588;

发送离散度:<0.1μs

接收时标精度:<25ns

更大输出流量:>95M

1588对时精度:<80ns

光纤串口

5对×(2~10Mbits/s),ST,多模,850nm;

IEC60044-7/8,FT3;支持曼码或异步串口传输方式;

发送离散度:<0.1μs

接收时标精度:<25ns

同步接口

内置GPS;

1对×IRIG-B/PPS光口,ST,多模,850nm

精度:<400ns

电以太网口

1个,RJ-45,100Mbits/s



交流电压源

4/6×125V,分辨率:1mV,更大输出功率:60VA/相

精度:0.1%

交流电流源

3/6×30A,分辨率:1mA,更大输出功率:450VA/相

精度:0.1%

直流电压源

4/6×175V,分辨率:1mV,更大输出功率:75VA/相

精度:0.5%

直流电流源

3/6×20A,分辨率:1mA,更大输出功率:300VA/相

精度:0.5%

输出频率

0~1000Hz,分辨率:1mHz

精度:0.001Hz

输出相位

0~359.999°,分辨率:0.001°

精度:0.2°

输出谐波

直流分量,2~20次谐波



开关量输入

8路,10-250VDC或空接点,自动识别,无极性



开关量输出

8路,空接点/快速开出,交直流开断能力:0.5A,250V

快速开出时间:<10μs

屏幕

8.4’ LED,1024×768



供电电源

AC:220V±15%, 频率:50Hz±10Hz



体积

360 ×200 ×415 (mm)

重量:13.5~15.0Kg

参考标准

GB/T 7261-2016,DL/T 624-2010

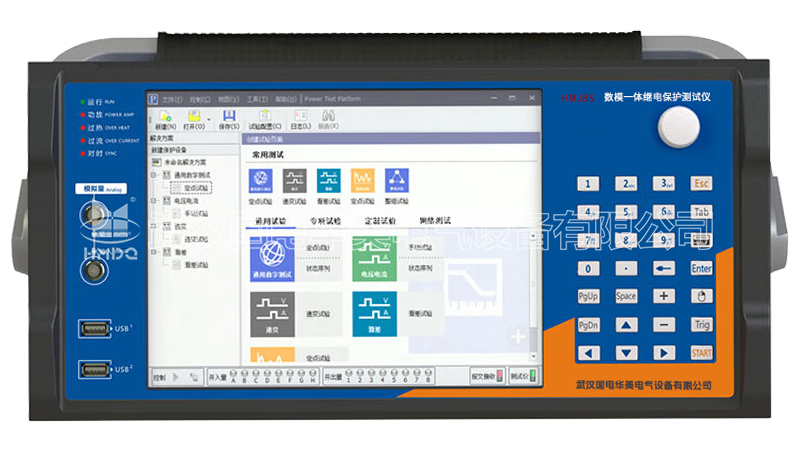

HMJBS 数模一体化继电保护测试仪

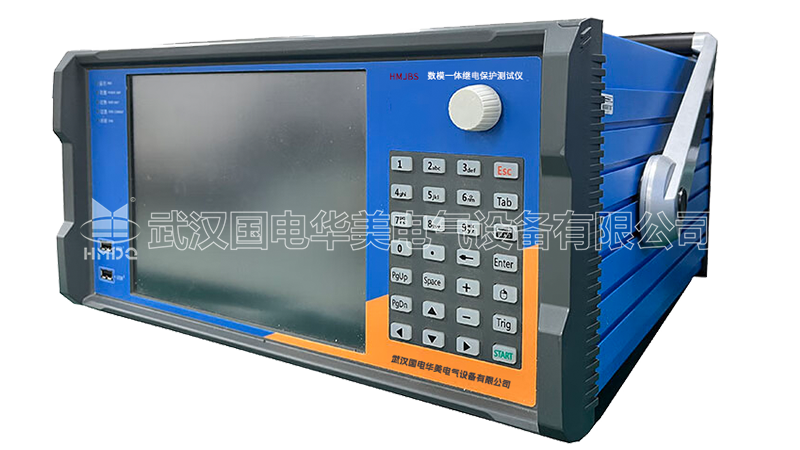

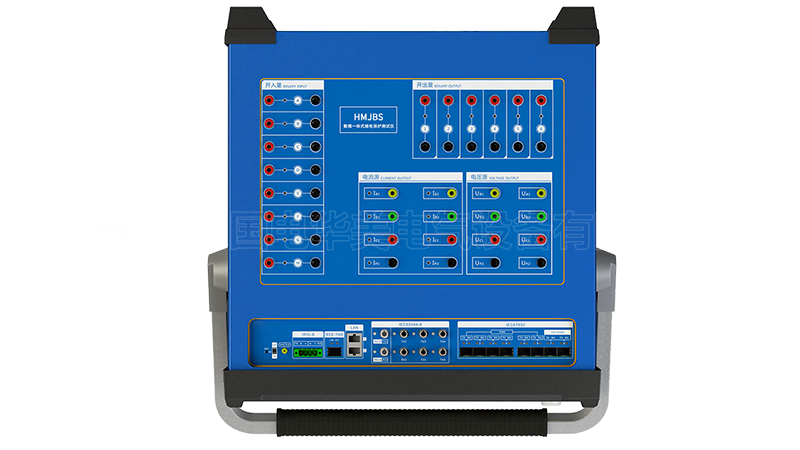

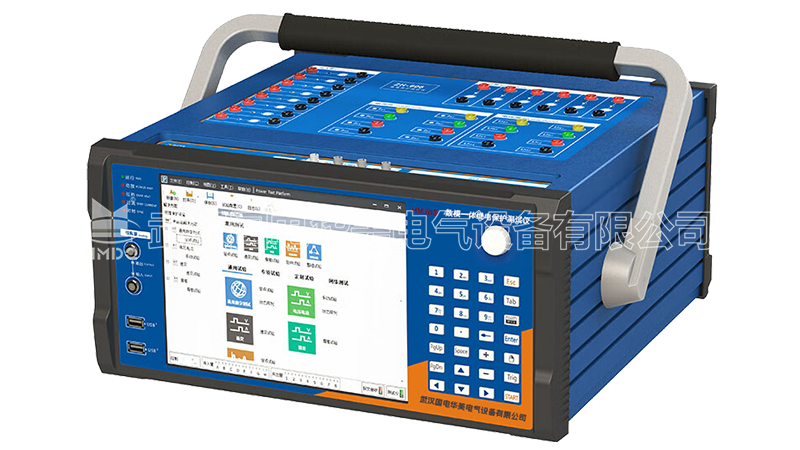

HMJBS 数模一体化继电保护测试仪 细节图

数模一体继电保护测试仪
