高压电力试验设备解决方案

HM3002 接地引下线导通测试仪

产品简介

接地导通测试仪是我公司研制的一种自动化程度很高的便携式测试仪,用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。

电力设备的接地导通与地网的可靠、有效连接是设备安全运行的根本保障。接地导通是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。

功能特点

  1. 仪器采用两种供电方式:内部锂电池和AC220V。
  2. 仪器具有自动测量(盲测)功能。
  3. 仪器阻值测量范围宽、分辨率高,多电流档位选择。
  4. 仪器测量精度高,具有抗干扰、防震、方便携带等特点。
  5. 采用5.0英寸65K色触摸屏,操作方便。
  6. 内置大容量非易失性存储器,可存储500组数据。
  7. 内置高速微型热敏打印机,可打印测量数据。
  8. 内置高精度时钟,实时显示时间。
  9. 具有U盘存储功能。

技术参数

技术参数

测试电流 测试范围 准确度
10A 1.0mΩ~0.6Ω ±(0.2%读数+0.001mΩ )
5A 5.0mΩ~2.0Ω ±(0.2%读数+0.005mΩ )
3A 10.0mΩ~5.0Ω ±(0.2%读数+0.01mΩ)
1A 30.0mΩ~15Ω ±(0.2%读数+0.05mΩ)
0.3A 100mΩ~50Ω ±(0.2%读数+0.1mΩ)
  1. 分辨率:  0.0001μΩ, 5位有效数字;
  2. 主机尺寸:  243mm×154mm×103mm
  3. 主机重量:  3.8kg

使用条件
  1. 环境温度:-10℃~50℃
  2. 环境湿度: ≤85℅RH,不凝露
  3. 工作电源:AC220V ±10%,50Hz/60Hz

参考标准

GB/T 28030-2011

HM3002 接地引下线导通测试仪

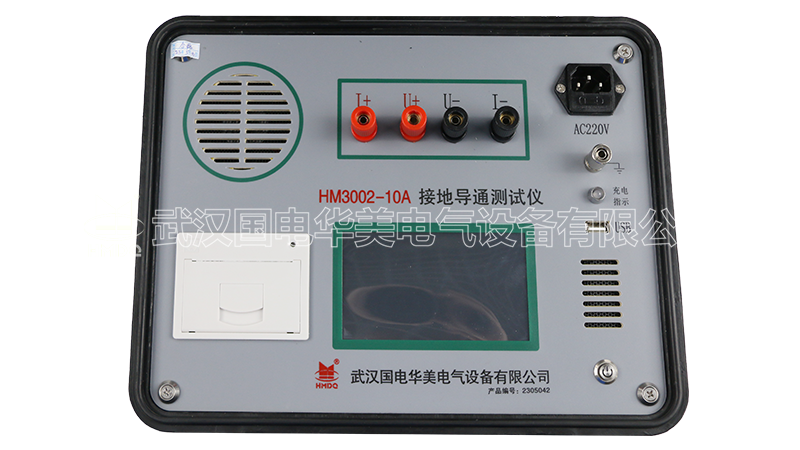

HM3002 接地引下线导通测试仪 液晶显示器

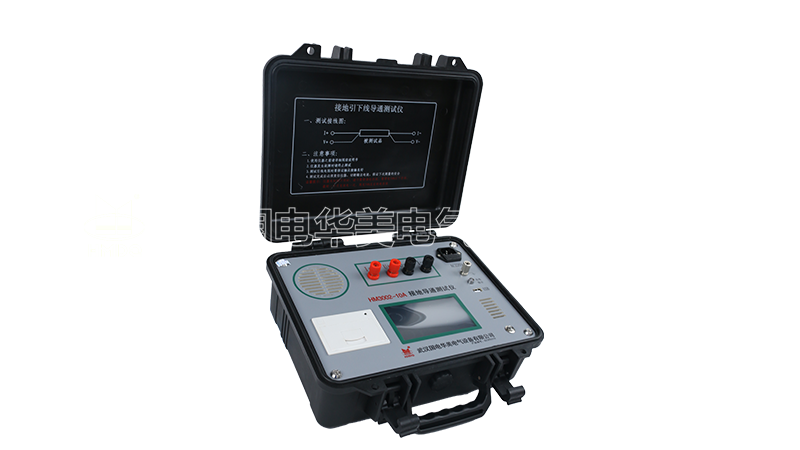

接地引下线导通测试仪

HM3002 接地引下线导通测试仪

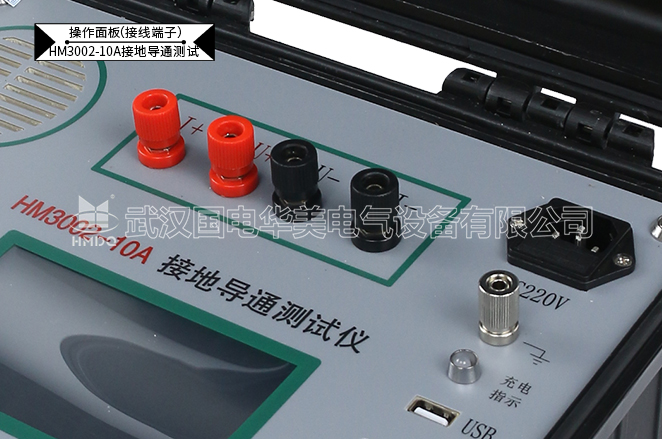

HM3002 接地引下线导通测试仪 接线端子

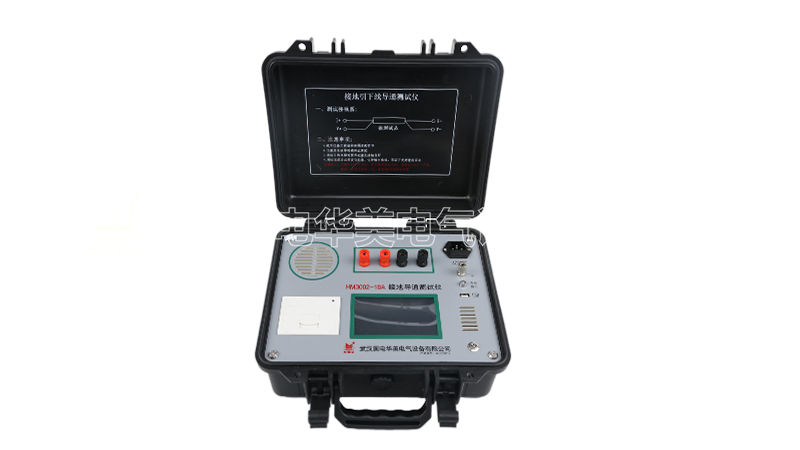

接地引下线导通测试仪
