高压电力试验设备解决方案

HM2571 数字接地电阻测试仪

产品简介

HM2571 数字接地电阻测试仪用于电力、通信、铁路及工矿企业等部门各种装置接地电阻值的测量

功能特点

接地电阻测量仪摒弃传统的人工手摇发电工作方式,采用先进的中大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

工作原理为由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检波送入表头显示。借助倍率开关,可得到三个不同的量限:0~2Ω,0~20Ω,0~200Ω

接地电阻测量仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。

产品别称:数字接地电阻测试仪、数字式接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地电阻测量仪、地桩式接地电阻测试仪、数字式接地电阻表、便携式接地电阻测试仪、数字接地电阻表

技术参数

使用条件 环境温度 0℃~+45℃
相对湿度 ≤85%RH
测量范围及恒流值(有效值) 电阻 0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA)
电压 AC0~19.99V
测量精度及分辨率 精度 0~0.2Ω≤±3%±1d
0.2Ω~199.9Ω≤±1.5%±1d
1~19.99V≤±3%±1d
分辨率 0.001Ω、0.01Ω、0.1Ω、0.01V
辅助接地电阻及地电压引起的测量误差 允许辅助接地电阻 RC(C1与C2之间)
0~2Ω,2~20Ω≤1kΩ
20~200Ω≤2kΩ
RP(P1与P2之间) < 40kΩ,误差≤±5%
允许地电压(工频有效值) ≤5V,误差≤±5%
电源及功耗 最大功率损耗 ≤2W
直流 8×1.5V(AA,R6)电池
交流 220V/50Hz
体积与重量 体积 220×200×105mm3
重量 ≤1.4kg

参考标准

DL/T 845.2-2004,GB/T 17949.1-2000

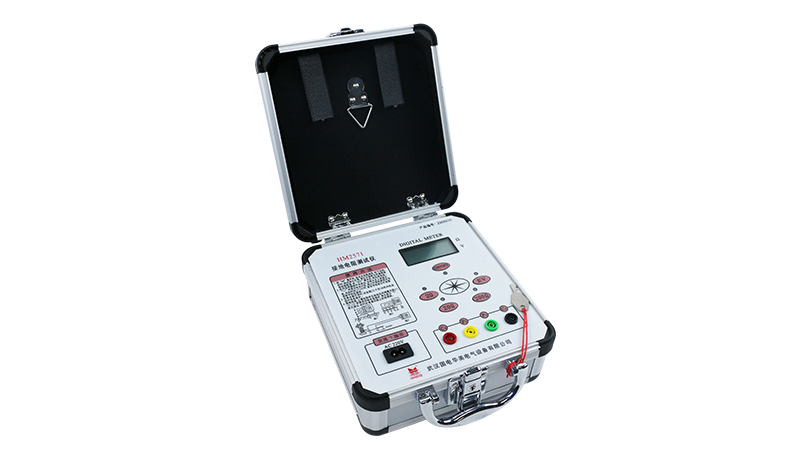

HM2571 数字接地电阻测试仪

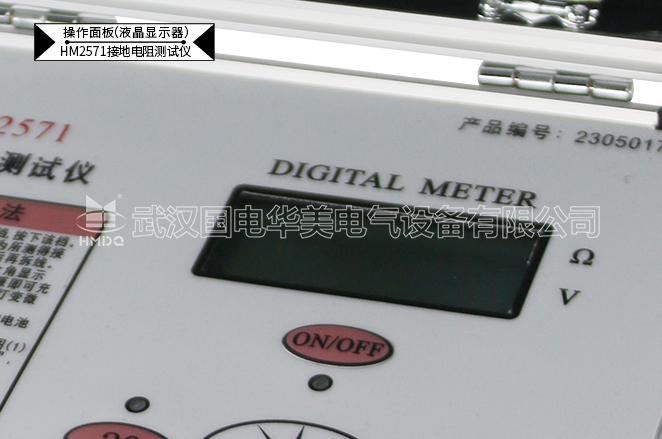

HM2571 数字接地电阻测试仪 面板展示

数字接地电阻测试仪

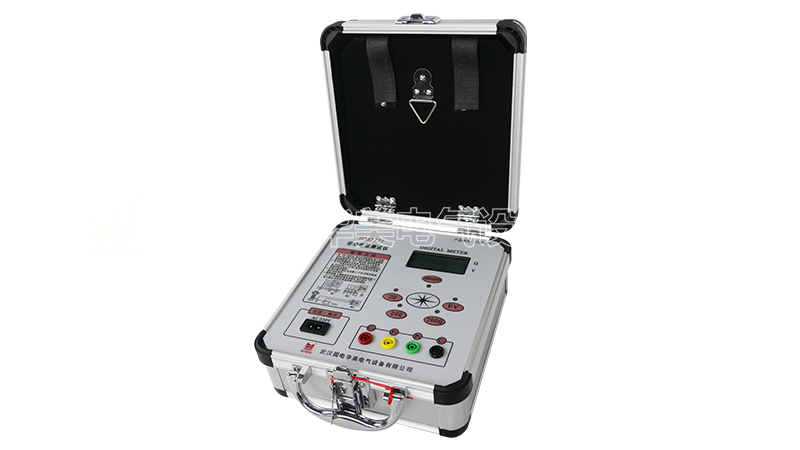

HM2571 数字接地电阻测试仪

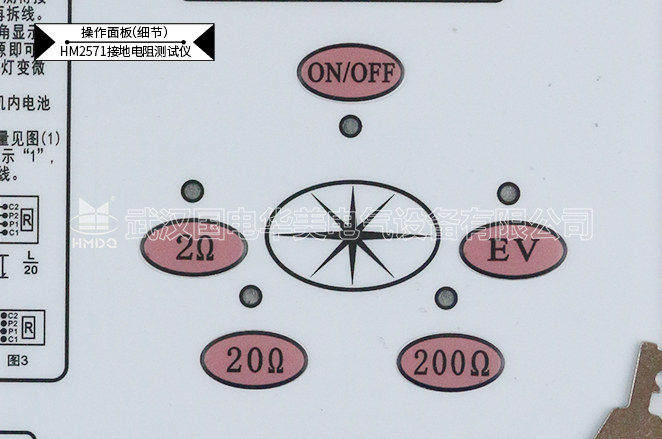

HM2571 数字接地电阻测试仪 面板展示

数字接地电阻测试仪

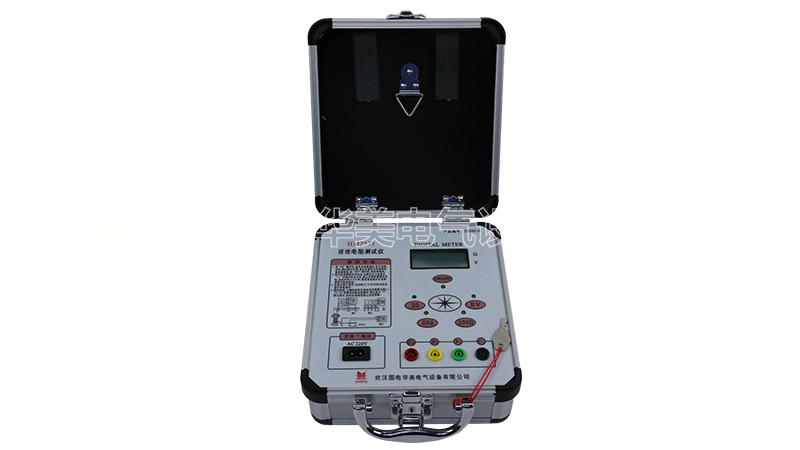

HM2571 数字接地电阻测试仪

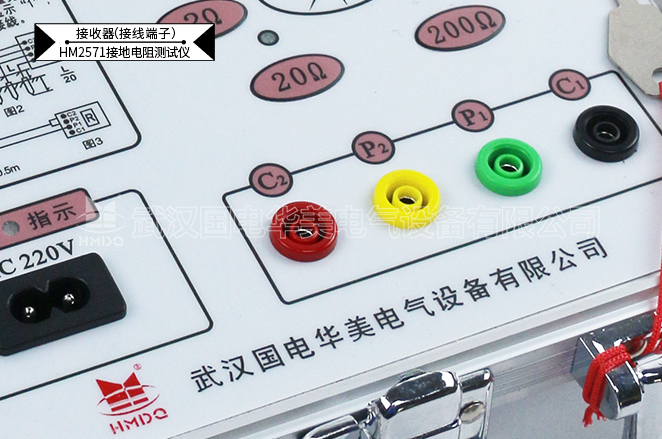

HM2571 数字接地电阻测试仪 面板展示

数字接地电阻测试仪
