HM3002 双钳多功能接地电阻测试仪

产品简介

HM3002双钳接地电阻测试仪(多功能型)又叫双钳接地电阻测试仪。其集合多种测量方法于一体的高级接地电阻测试仪, 该仪表除了具有传统打辅助地极测接地电阻的功能外,还具备了无辅助地极测量的*功能。它采用了超大LCD灰白屏背光显示和微处理机技术,通过微处理器控制精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻测试。采用大口径电流钳设计,利用双钳口测量技术,无需打辅助地极、无需将接地体

HM3002双钳接地电阻测试仪(多功能型)

注:1. 基准条件:Rh Rs<100Ω时的精度。
工作条件:Rh max=3kΩ+100R<50kΩ;Rs max=3kΩ+100R<50kΩ
2.取决于R的测量精度而定,π=3.14, a:1 m~100m;

功能特点

产品配件

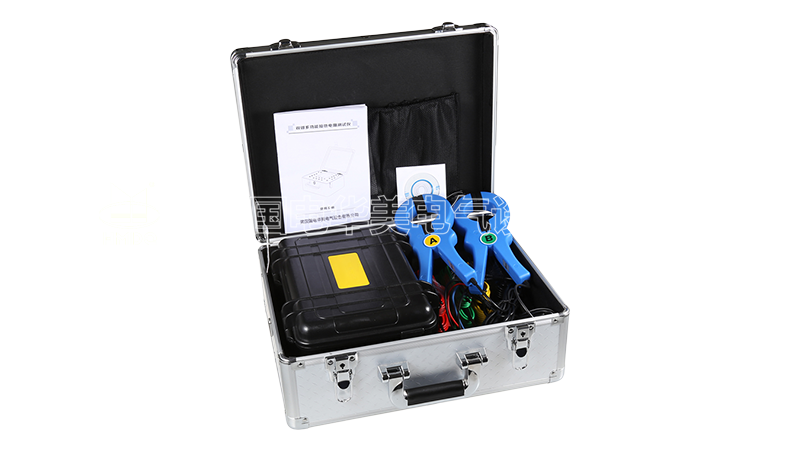

仪表 1台
仪表袋 1个
辅助接地棒 4根
标准测试线 4条(红色15米;黑色15米;黄色10米;绿色10米各1条)
简易测试线 2条(黄色1.5米;绿色1.5米)
6V铅酸蓄电池(内置) 1个
充电器 1 个
监控软件光盘 1份
USB通讯线 1条
用户手册 1份

技术参数


1、量程及精度


测量功能 测量范围 精度 分辨率
二三四线法测量接地电阻(Re)、
直流电阻(R—)
0.00Ω~29.99Ω ±2%rdg±5dgt(注1) 0.01Ω
30.0Ω~299.9Ω ±2%rdg±3dgt 0.1Ω
300Ω~2999Ω ±2%rdg±3dgt
3.00kΩ~30.00kΩ ±2%rdg±3dgt 10Ω
选择法测量接地电阻(Re) 0.00Ω~29.99Ω ±2%rdg±5dgt(注1) 0.01Ω
30.0Ω~299.9Ω ±2%rdg±3dgt 0.1Ω
300Ω~3000Ω ±2%rdg±3dgt
双钳法测量接地电阻(Re) 0.01Ω~0.99Ω ±10%rdg±10dgt 0.01Ω
1.0Ω~9.9Ω 0.1Ω
10Ω~100Ω
土壤电阻率(ρ) 0.00Ωm~99.99Ωm ρ=2πaR (注2) 0.01Ωm
100.0Ωm~999.9Ωm 0.1Ωm
1000Ωm~9999Ωm 1Ωm
10.00kΩm~99.99kΩm 10Ωm
100.0kΩm~999.9kΩm 100Ωm
1000kΩm~9999kΩm 1kΩm
接地电压 AC 0.00~100.0V ±2%rdg±3dgt 0.01V
交流电流 AC 0.0mA~1000A ±2%rdg±3dgt 0.1mA

注:1. 基准条件:Rh Rs<100Ω时的精度。
工作条件:Rh max=3kΩ+100R<50kΩ;Rs max=3kΩ+100R<50kΩ
2.取决于R的测量精度而定,π=3.14, a:1 m~100m;

2、一般规格

功    能 接地电阻、土壤电阻率、直流电阻、接地电压、交流电流
环境温度湿度 23℃±5℃,75%rh以下
干扰电压 <20V(应避免)
干扰电流 <2A(应避免)
测R时电极间距 a>5d
测ρ时电极间距 a>20h
电    源 DC 6V 4.5Ah铅酸蓄电池 连续待机100小时以上
背    光 可控背光,适合昏暗场所使用
测量方式 精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻
测量方法 二三四线法测量:变极法,测量电流20mA Max
土壤电阻率:四极法
选择法测量:变极法,测量电流20mA Max
双钳法:非接触互感测量法,测试电流1mA Max
直流电阻:变极法
交流电流:平均值整流(钳形)
接地电压:平均值整流(S-ES接口间)
测试电压波形 正弦波
测试频率 128Hz
短路测试电流 AC 20mA max
开路测试电压 AC 28V max
电极间距范围 1m~100m
显示模式 4位超大LCD显示,带背光
测量指示 测量中LED闪烁指示
LCD尺寸 111mm×68mm
LCD显示域 108mm×65mm
仪表尺寸 长宽高:277.2mm×227.5mm×153mm
电流钳尺寸 长厚高:101mm×27mm×214mm
测 试 线 4条:红色15m,黑色15m,黄色10m,绿色10m各1条
简易测试线 2条:黄色1.5m,绿色1.5m各1条
辅助接地棒 4根:φ10mm×200mm
电 流 钳 2把:音频插头
电流钳口径 φ50mm
电流钳引线 长2m
测量时间 交流电流:约2次/秒
对地电压:约2次/秒
接地电阻、土壤电阻率:约7秒/次
线路电压 AC 100V以下测量(接地电压测量功能不能用于测量商用电)
USB接口 具有USB接口,存储数据可以通过软件上传电脑
通 讯 线 USB通讯线1条,长1.5m
数据保持 保持数据时“HOLD”符号指示
数据存储 500组,“MEM”存储指示,显示“FULL”符号表示存储已满
数据查阅 查阅数据时“READ”符号指示
溢出显示 超量程溢出时“OL”符号指示
电流钳低电流指示 选择法或者双钳法测量时,当CT2接收的电流信号低于0.5mA时,显示“    ”符号,此时应检查CT2电流钳的钳入方向
干扰测试 自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示
辅助接地测试 具有辅助接地电阻值测试功能,0.00kΩ~30.00kΩ(Rh max=3kΩ+100R<50kΩ;Rs max=3kΩ+100R<50kΩ)
报警功能 测量值超过报警设定值时发出报警提示
电池电压 电池电量实时显示,电池电压低时提醒及时充电
自动关机 “APO”指示,开机15分钟后自动关机
功    耗 待机: 40mA Max(背光关闭)
开机开背光: 43mA Max
测量:120mA Max(背光关闭)
质    量 仪表: 2430g(含电池)
电流钳:936g(2把)
测试线:1300g(含简易测试线)
辅助接地棒: 850g(4根)
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -20℃~60℃;70%rh以下
过载保护 测量接地电阻: H-E、S-ES各端口间AC 280V/3秒
绝缘电阻 20MΩ以上(电路与外壳之间500V)
耐    压 AC 3700V/rms(电路与外壳之间)
电磁特性 IEC61326(EMC)
适合安规 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);IEC61010-031;
IEC61557-1(接地电阻);
IEC61557-5(土壤电阻率);
JJG 366-2004(接地电阻表);
JJG 1054-2009(钳形接地电阻仪)。

参考标准

JJG 1054-2009

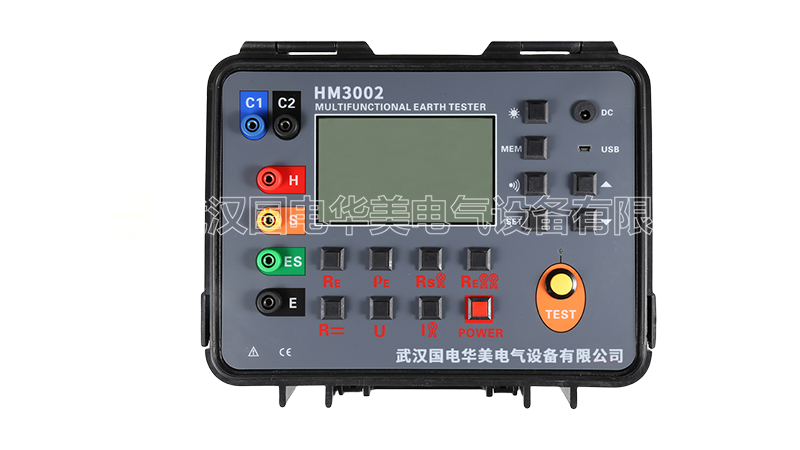

HM3002 双钳多功能接地电阻测试仪

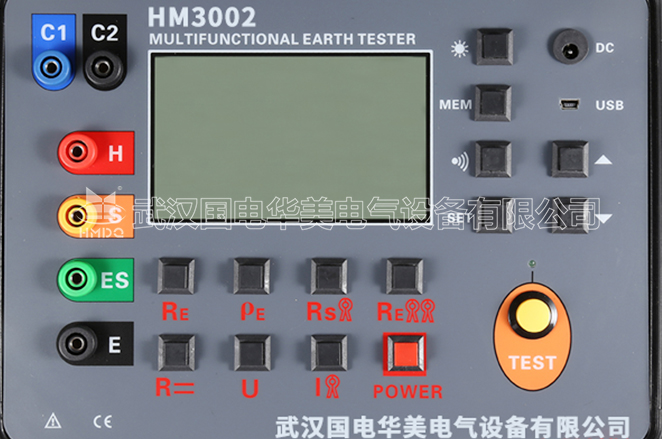

HM3002 双钳多功能接地电阻测试仪 面板细节展示

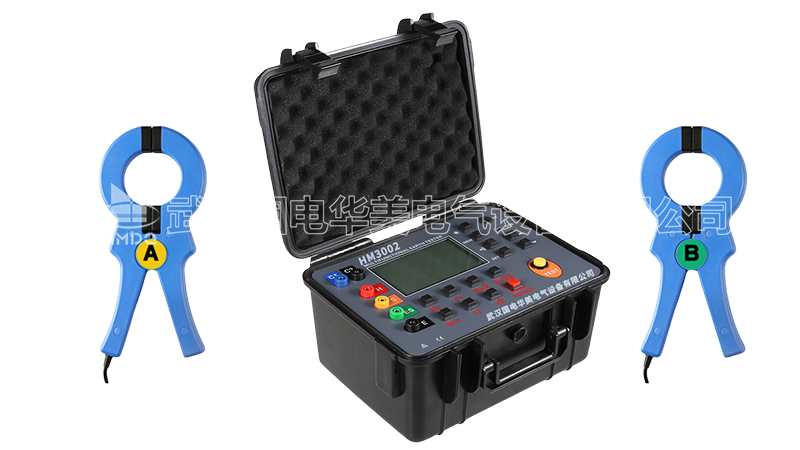

双钳多功能接地电阻测试仪

HM3002 双钳多功能接地电阻测试仪


HM3002 双钳多功能接地电阻测试仪 面板细节展示

双钳多功能接地电阻测试仪

HM3002 双钳多功能接地电阻测试仪


HM3002 双钳多功能接地电阻测试仪 面板细节展示

双钳多功能接地电阻测试仪
