HM3030 大型地网接地电阻测试仪

产品简介

HM3030数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。
它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术,满足二线、三线、四线测试阻抗要求,同时可以测量土壤电阻率,跨步电压,分布电势,接触电压、电流相角等参数。
适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等,符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。


功能特点

  1. 数字式大型地网接地电阻测试仪输出最高开路电压可达400V,最大短路电流可达5A。
  2. 微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值,大屏显示一目了然。
  3. 同时存储100组数据,电阻测量范围:0.000Ω~2000Ω。可通过热敏打印机打印出测量数据。
  4. 数字式大型地网接地电阻测试仪由主机、测试线、接地棒等组成,具有历史数据读取、查阅、保存、打印等功能。

技术参数

功  能 接地电阻测量、土壤电阻率测量,跨步电压测量,分布电势测量,接触电压测量
接地电阻量程 0.000~2000Ω    误差:±2%rdg±5dgt
接地电阻分辨率 0.001Ω
额定测量功率 2000W
抗干扰能力 抗工频50Hz电压50V
基准条件 23℃±5℃,70%rh以下   (辅助接地电阻20Ω±10%,对地电压<10V)
电  源 AC 220V 10A (50Hz)
背  光 可调节背光亮度
测量方式 四线测试、三线测试、两线测试
测量方法 接地阻抗:额定电流法,
短路测试电流 1A、2A、3A、4A、5A(5档设置)
土壤电阻率电极间距范围 可设定1m~100m
测试频率 45Hz、55Hz、自动双频可选
短路最大电流 AC  5A±10% 正弦波
空载最大电压 AC  400V±10% 正弦波
显示模式 7寸触控彩屏
触  屏
测量指示 测量进度显示,测量提示动画显示
仪表尺寸 长宽高:540mm×440mm×210mm
标准测试线长 红色15m,黑色15m,黄色10m,绿色10m,黄色1.5m,绿色1.5m各1条
辅助接地棒 800mm 2根200mm 2根
测量时间 接地阻抗:约1分钟/次
打  印 内置热敏打印机
打印纸规格 57*40mm
数据存储 100组,“保存成功!”存储指示,显示“保存失败,空间已满!”字符表示存储已满
数据查阅
溢出显示 超量程溢出功能:“OL”符号显示
自动关机
功  耗 待机: <110W
测量:2000W
质  量 仪表:27 kg
测试线、辅助接地棒、仪表袋:5.5kg
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -20℃~60℃;70%rh以下
绝缘电阻 10MΩ以上(电路与外壳之间500V)
耐  压 AC 3700V/rms(电路与外壳之间)
电磁特性 IEC61010-4-3,无线频率电磁场≤1V/m
适合安规 IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V

参考标准

DL/T 845.2-2004,GB/T 17949.1-2000

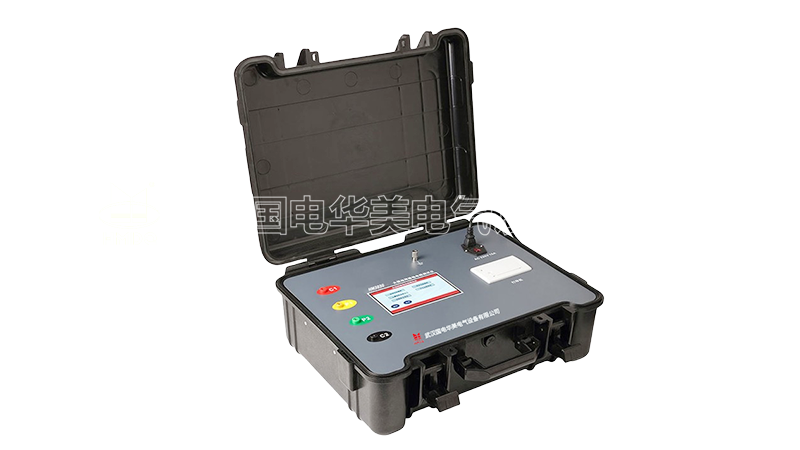

HM3030 大型地网接地电阻测试仪

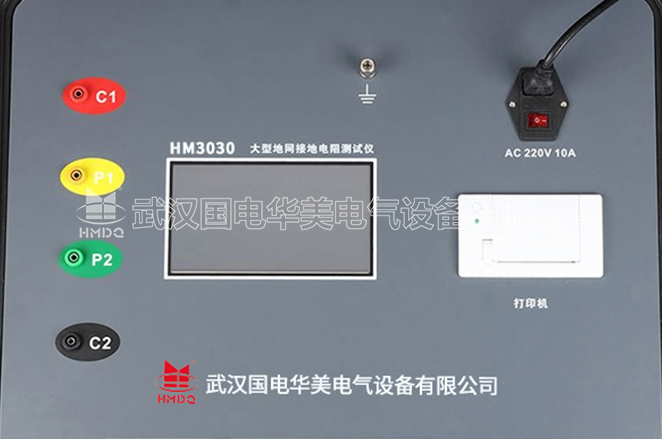

HM3030 大型地网接地电阻测试仪 面板细节展示

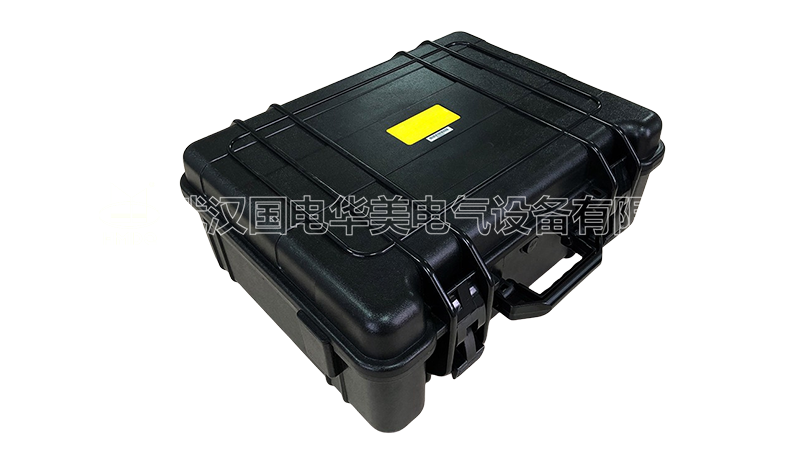

大型地网接地电阻测试仪

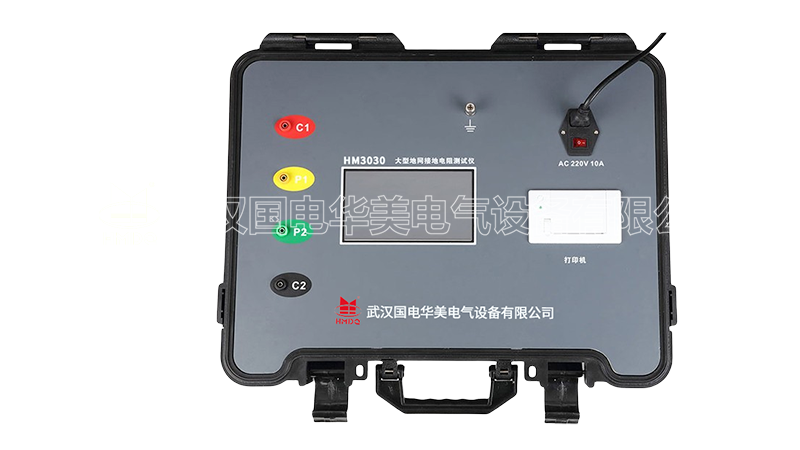

HM3030 大型地网接地电阻测试仪

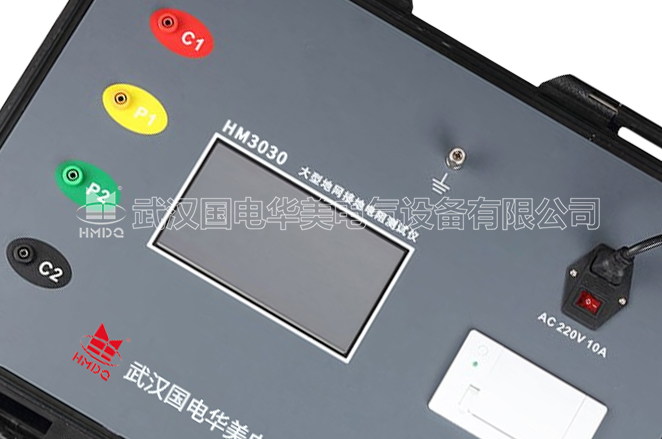

HM3030 大型地网接地电阻测试仪 面板细节展示

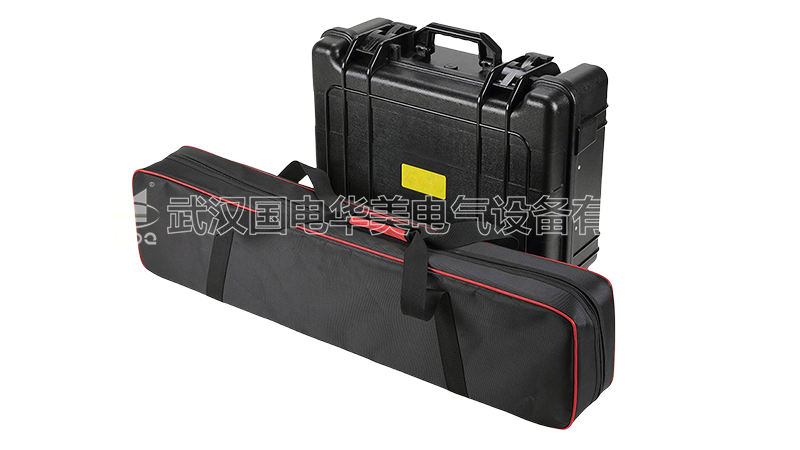

大型地网接地电阻测试仪

HM3030 大型地网接地电阻测试仪

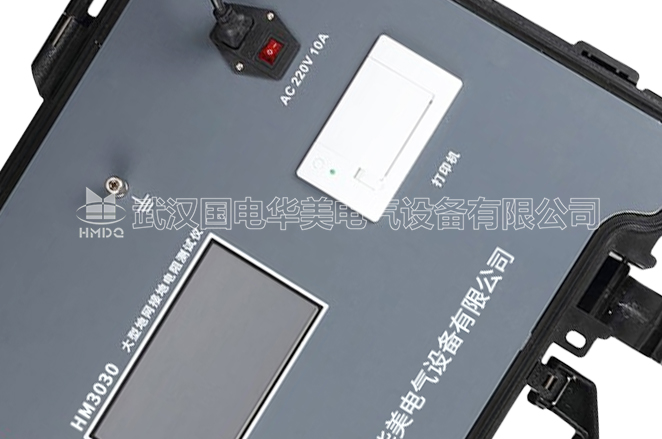

HM3030 大型地网接地电阻测试仪 面板细节展示

大型地网接地电阻测试仪
