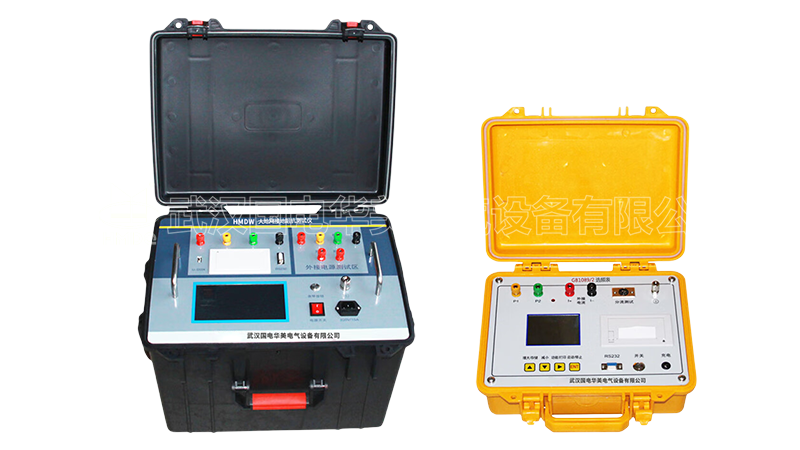

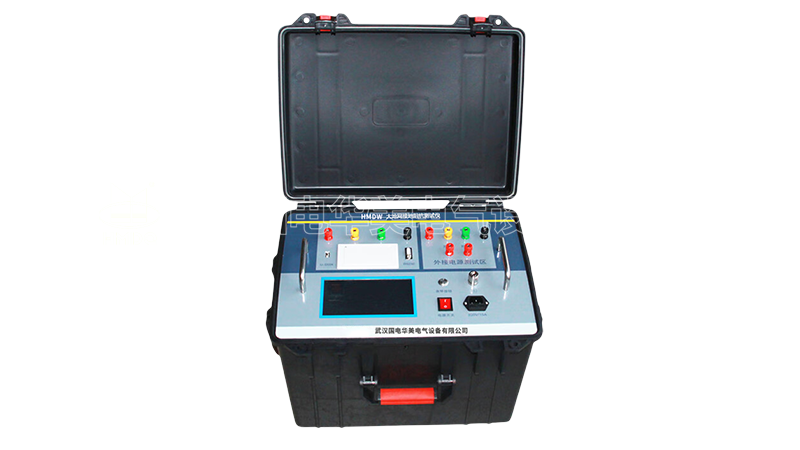

HMDW 大型地网接地电阻测试仪

产品简介

HMDW大地网接地阻抗测试仪是测量地网接地电阻和接地点之间的接地导通的专用仪器。仪器采用变频抗干扰技术,不需大电流测量,能在变电站强干扰环境下测得50Hz的准确数据,测量结果由大屏幕液晶显示,自带微型打印机可打印输出。仪器能同时测量接地阻抗和接地电阻,更能真实反映地网的实际特性。
目前在电力系统中,大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30A。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。
大地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制HZDW-F大地网接地阻抗测试仪和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。

功能特点

  1. 测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz和55Hz两种频率进行测量。
  2. 抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。
  3. 精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。
  4. 功能强大。可测量电流桩,电压桩的接地电阻,地网的接地电阻,导通电阻,土壤电阻率。外配专用选频表测量跨步电压、转移电位和接触电压,抗干扰能力更强,精度更高。
  5. 操作简单。全中文菜单式操作,直接显示出测量结果。
  6. 布线劳动量小,无需大电流线。

技术参数

1、主机技术参数
      1.1、阻抗测量范围:0~5000Ω分辨率:0.001mΩ测量误差:±(读数×2%+0.005Ω)
      1.2、测试电流波形:正弦波
      1.3、测试电流频率:45、50、55、60、65Hz单频45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
      1.4、输出电流:1、2、3、4、5A最大输出电压:450V
      1.5、测量线要求:电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm2
      1.6、供电电源:AC180~270V,50/60Hz
      1.7、外形尺寸:355×335×340mm 仪器重量:18kg
2、选频表技术参数

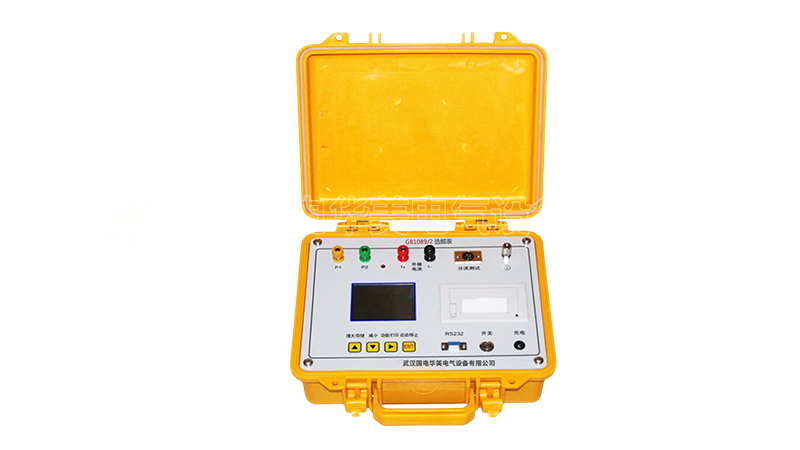

                选频表只能配合大地网接地电阻仪,用于地表电位梯度、跨步电压和接触电位差的抗干扰测量。
                测量时,大地网接地电阻仪向接地装置输出一个恒定的变频电流,选频表针对该频率进行检测,从而滤除工频干扰。具有电压测量功能,用于地表电位梯度测量。内置人体模拟电阻,用于跨步电压和接触电压测量。配有可充电电池.
2.1、主要功能特点
       2.1.1、按照《DL/T475-2006接地装置特性参数测量导则》的要求,为了减小地网工频电流干扰的影响,用工频电流测量时,测试电流应达到50A以上,这样的大电流电源和电缆十分笨重,给试验造成很大的不变。而变频测量的优点是,利用变频技术对工频干扰的抑制能力,使用较小的试验电流便可以达到或超过工频大电流的抗干扰效果。因此导则规定,用变频方式测试电流可以减小到3A。使用选频电压表和我们生产的大地网接地电阻仪就可以满足导则规定的全部试验要求。仪器十分轻便,能大大减轻现场测量的工作强度。
       2.1.2、实现抗干扰测量的关键是要抑制干扰信号。选频电压表采用的高精度自适应数字陷波技术,能够自动跟踪并抑制干扰频率。该算法的理论抑制能力接近百万分之一。与一些进口选频电压表几百分之一的抑制能力相比,选频电压表基本可以忽略干扰的存在。
2.2、主要技术指标
        2.2.1、测量范围:0~600V 准确度:±读数×1%+0.1mV
                    最大分辨率:0.001mV
         2.2.2、输入阻抗:>500kΩ 人体模拟电阻:1500Ω±5%
         2.2.3、测量频率:与大地网接地电阻仪对应干扰抑制比:≥80dB
         2.2.4、电池工作时间:约8小时充电时间:约3小时
充电电源:220V±10%,50Hz/60Hz 2.2.5、重量:0.5kg

参考标准

DL/T 845.2-2004,GB/T 17949.1-2000

HMDW 大型地网接地电阻测试仪

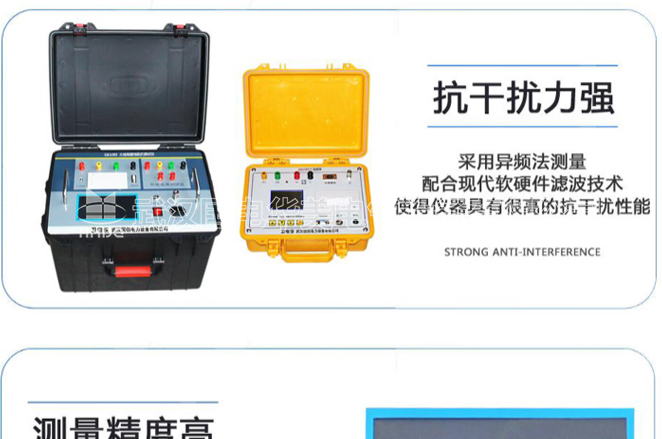

抗干扰力强
采用异频法测量配合现代软硬件滤波技术使得仪器具有很高的抗干扰性能

大型地网接地电阻测试仪

HMDW 大型地网接地电阻测试仪


测量精度高
基本误差仅0.005Q可用来测量接地阻抗很小的大地网

大型地网接地电阻测试仪

HMDW 大型地网接地电阻测试仪

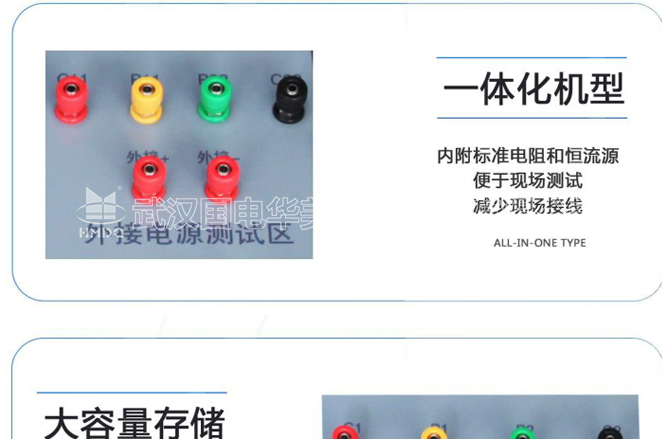

一体化机型
1.内附标准电阻和恒流源
2.便于现场测试减少现场接线

大型地网接地电阻测试仪

HMDW 大型地网接地电阻测试仪

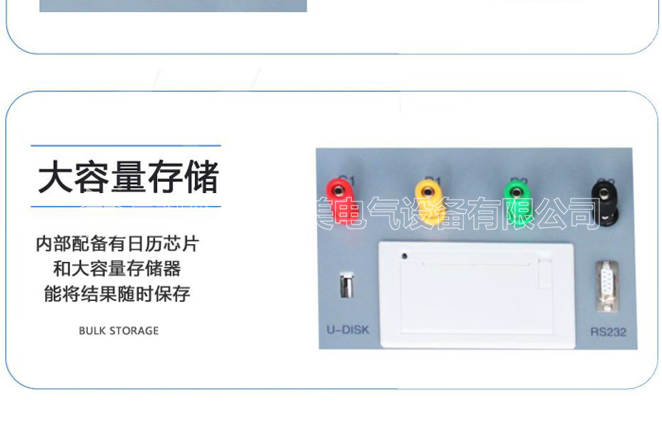

大容量存储
内部配备有日历芯片和大容量存储器能将结果随时保存

大型地网接地电阻测试仪
