HM2010 手持式绝缘电阻测试仪(锂电池)

产品简介

5000V绝缘电阻测试仪用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备绝缘电阻值测量。同时具有测量交直流电压及测量吸收比和极化指数的功能。
别名:5000V绝缘电阻测试仪、5kV绝缘电阻测试仪、5000V绝缘电阻表、5000V绝缘表、5000V绝缘兆欧表、5000V电子式摇表等。
HM2010 5000v绝缘电阻测试仪采用全自动、直流压降法的测量模式,输出功率大,输出电压等级多(有5个电压等级:250V\500V\1000V\2500V\5000V)。额定绝缘测试最大电压5000V,绝缘电阻测量范围0.01MΩ~200GΩ。可输出短路电流:≥2mA,直流电压测量范围0~1000V,交流电压测量范围0~750V。5000V绝缘电阻测试仪还具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强,而且具有防震、防尘、防潮结构。

功能特点

  1. 优势特点:2500V绝缘电阻测试仪量程宽、分辨率高、操作便捷、准确、可靠、性能稳定,抗干扰能力强,具有防震、防尘、防潮结构
  2. 电压测量范围:250V\500V\1000V\2500V\5000V
  3. 量程范围:0.01MΩ~200GΩ
  4. 交直流电压测量范围:直流电压测量范围:0~1000V,交流电压测量范围:0~750V
  5. 泄漏电流测量:具有极化指数(PI)和吸收比(DAR)功能
  6. 输出短路电流:≥2mA
  7. 其它功能:2500V绝缘电阻测试仪具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能

技术参数

型号 HM2010
名称 5000V绝缘电阻测试仪、5000V高压绝缘电阻测试仪、数字绝缘电阻表、5000V数字兆欧表、5000V高压摇表
国标 GB50150-2006电气装置安装工程电气设备交接试验标准,第1.0.10条针对测试绝缘电阻是所采用兆欧表的电压等级规定
功能 绝缘电阻测试,交流电压测试,直流电压测量,电器设备泄漏电流试验
工作温湿度 -10℃~40℃;80%rh以下
额定电压 250V、500V、1000V、2500V、5000V
输出短路电流 ≥2mA
吸收比及极化指数
测量方式 直流压降法
测试电压 直流电压测量
最大容性负载 1uF以下均可操作
换档 全自动五档
背光 可控灰白色背光,适合昏暗场所使用
显示屏 4位超大LCD(108mm×65mm)显示,灰白色背光
测量指示 测量中LED闪烁
测量时间 电压2次/秒、绝缘电阻7秒/次
线路电压 AC600V以下测量
数据存储 500组,"MEM"存储指示,显示"FULL"符号表示存储已满
数据查阅 查阅数据时"MR"符号指示
溢出显示 超量程溢出时"OL"符号指示
报警功能 测量值超过报警设定值时发出报警提示
电池电压 电池电压低符号显示,电池电压低时提醒及时更换电池
自动关机 "APO"指示,开机15分钟后自动关机
功耗 待机: 约40mA(背光关闭)
开机开背光:约43mA
测量:约75mA(背光关闭)
电源 DC 9V 6节LR14干电池连续待机100小时以上
尺寸 长宽高:240mm×188mm×85mm
重量 仪表:1230g (含电池)
绝缘电阻 200MΩ以上(电路与外壳之间500V)
耐压 AC 5160V/rms(电路与外壳之间)
电磁特性 IEC61326(EMC)
适合安规 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);

参考标准

DL/T 845.1-2004,DL/T 474.1-2018

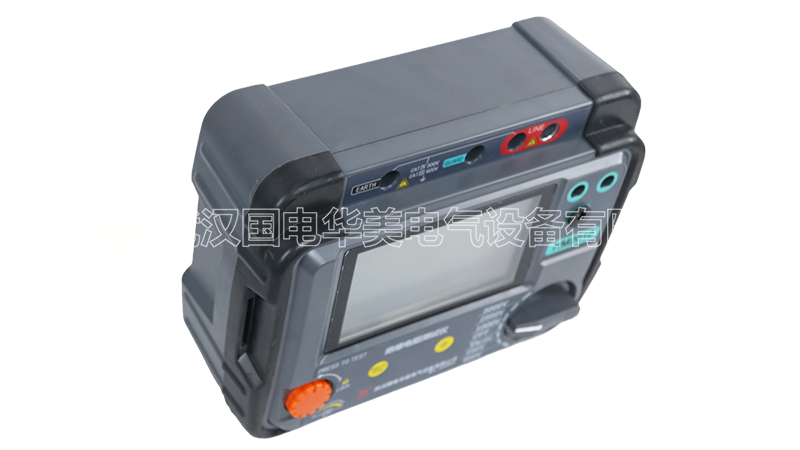

HM2010 手持式绝缘电阻测试仪(锂电池)

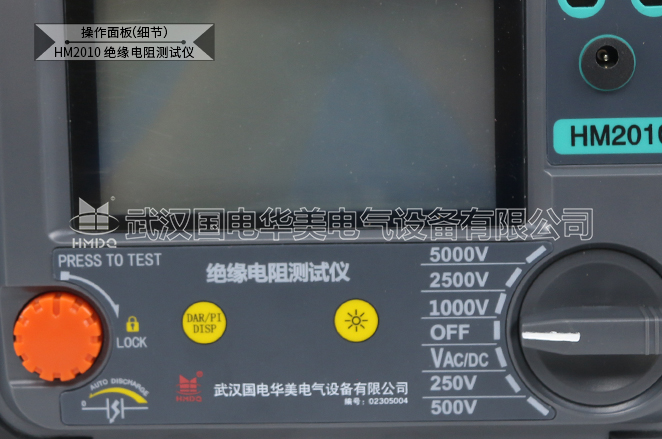

HM2010 手持式绝缘电阻测试仪(锂电池)操作面板展示

手持式绝缘电阻测试仪(锂电池)

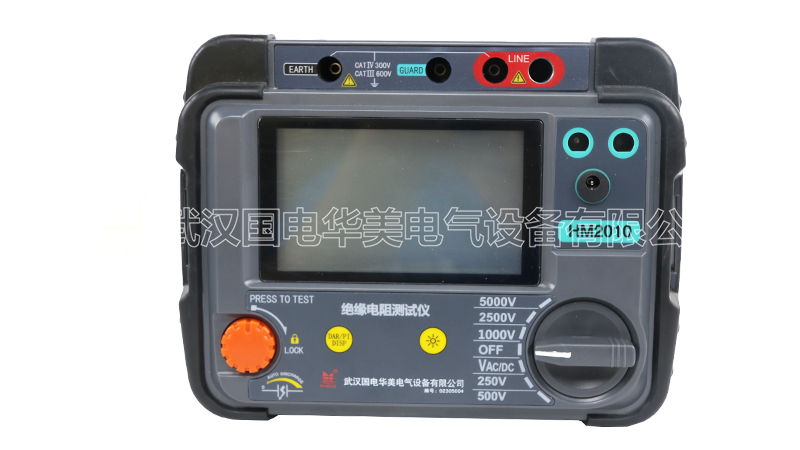

HM2010 手持式绝缘电阻测试仪(锂电池)


HM2010 手持式绝缘电阻测试仪(锂电池)操作面板展示

手持式绝缘电阻测试仪(锂电池)

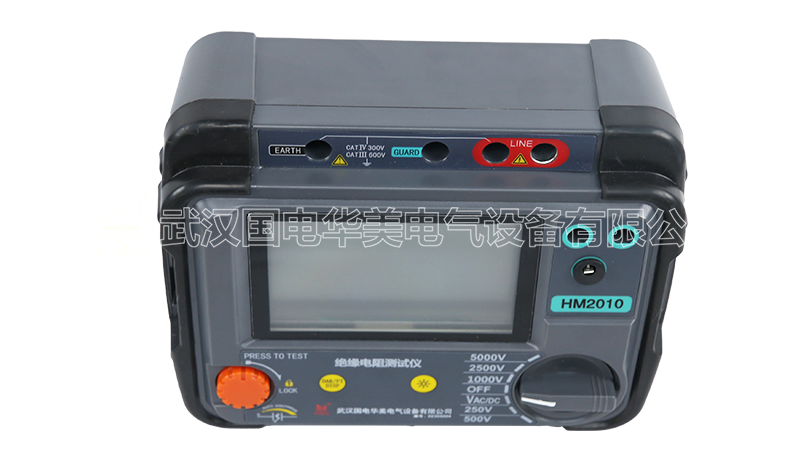

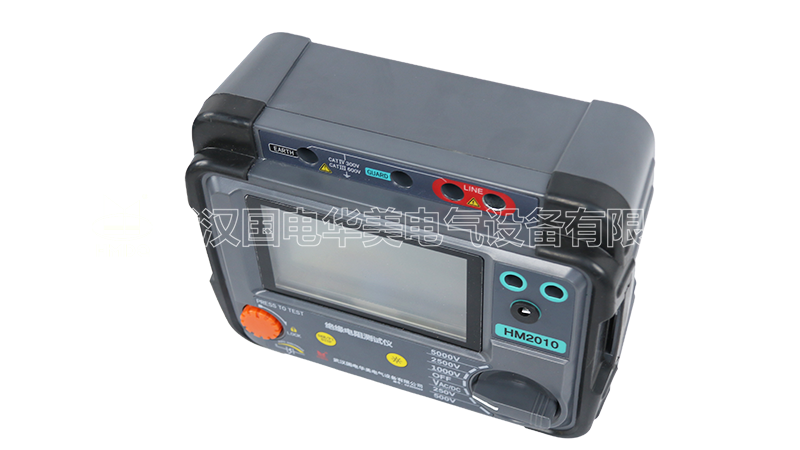

HM2010 手持式绝缘电阻测试仪(锂电池)

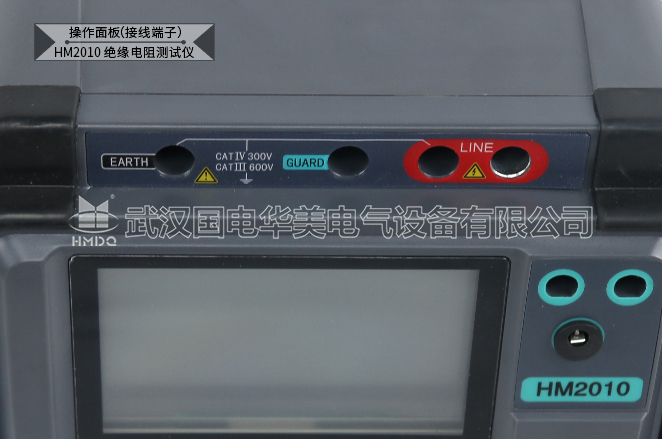

HM2010 手持式绝缘电阻测试仪(锂电池)操作面板展示

手持式绝缘电阻测试仪(锂电池)
