高压电力试验设备解决方案

HM2306 10KV绝缘电阻测试仪

产品别名:绝缘电阻测量仪、10kv绝缘电阻测试仪、兆欧表

产品简介

绝缘电阻测试仪用于变压器、电机、电缆、电器设备及测量各种绝缘材料的绝缘电阻值。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的绝缘电阻、吸收比、极化指数、电容量、泄漏电流测量。
仪器内置两套高性能单片机可同时进行数据采样,数据处理和运行控制,仪器有自动校正,自动测量,自动放电等功能。操作简单,使用方便。导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,自动识别干扰并选择测量频率,使干扰的影响最小化,提供更加准确的绝缘电阻值。
具有独特的抗干扰能力和环境适应能力,重复测试一致性好,确保长年测量的高精度、高稳定性和高可靠性。


功能特点

  1. 输出容量大,短路电流为5mA;
  2. 抗干扰能力强,特别使用于220KV及以上电力系统使用;
  3. 大屏幕点阵液晶显示;
  4. 模拟指针与数字显示共存,数字反映被试品绝缘电阻的精确度,模拟指针能反映测试过程中绝缘电阻的动态变化;
  5. 输出电压可以选择5000V、2500V、1000V、500V、250V;(标准款)
    (12000V)、10000V、5000V、2500V、1000V、500V(高压款)
  6. 内置大容量电池,一次充足电可以连续使用一星期以上,同时仪器也可以用交流供电方式测量(建议用户尽可能用内置电池测量)。

技术参数

注:其他规格可定制

功    能 绝缘电阻、吸收比、极化指数、泄漏电流、电容量测试
电    源 DC12V 2.2Ah可充高性能锂电池
背    光 可控白屏背光,适合昏暗场所使用
测量方式 直流负压输出
额定电压 DC:250V/500V/1000V/2500V/5000V标准款
500V/1000V/2500V/5000V/10000V/(12000V)高压款
量    程 250V:0.5MΩ~600MΩ (可扩展至0.2TΩ)
  500V:1.0MΩ~1GΩ (可扩展至0.2TΩ)
  1000V:2.0MΩ~5GΩ (可扩展至0.4TΩ)
  2500V:5.0MΩ~50GΩ (可扩展至1TΩ)
  5000V:10.0MΩ~100GΩ (可扩展至10TΩ)
  10000V:20.0MΩ~500GΩ (可扩展至10TΩ)
  12000V:50.0MΩ~10TΩ
最高分辨率 0-999MΩ:0.1M
  1-10GΩ:10M
  100GΩ以上:100M
精    度 ±10%rdg±3dgt (0~50GΩ)
±15%rdg±3dgt (50GΩ~100GΩ)
±20%rdg±3dgt (100GΩ~10TΩ)
电容测量 0.1-5μF
测试频率 (自动选频)
测试电流 DC0-5mA
滤波功能 三种
过载保护 10秒
短路电流 5mA
自动放电 继电器自动放电,放电电压数字显示
LCD尺寸 128mm×75mm
测量指示 测量中LED闪烁指示,LCD计数,进度条形图指示
尺寸 仪表尺寸:长宽高320mm×275mm×145mm
  外包装尺寸:长宽高400mm×245mm×335mm
标准测试线 3条:红色3m带探棒、夹子、挂钩,黑色3m,绿色3m各1条
模拟条形图 38点
测量次数 500次以上(短路测试,测1次,停30秒再测)
DAR/PI 自动测量、自动显示
报警功能 测量时,“嘟--嘟--嘟--”报警提示
自动关机 开机无操作5分钟后自动关机
工作电压 外接AC220V电源,内部转换充电电源为19V
质    量 仪表:4kg(含电池)
  总质量:6kg(含包装)
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -20℃~60℃;70%rh以下
电磁特性 IEC61326(EMC)
应用标准 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2);
IEC61010-031;IEC61010-31-1(手持式探针);IEC60529;IP40。

参考标准

DL/T 845.1-2004,DL/T 474.1-2018

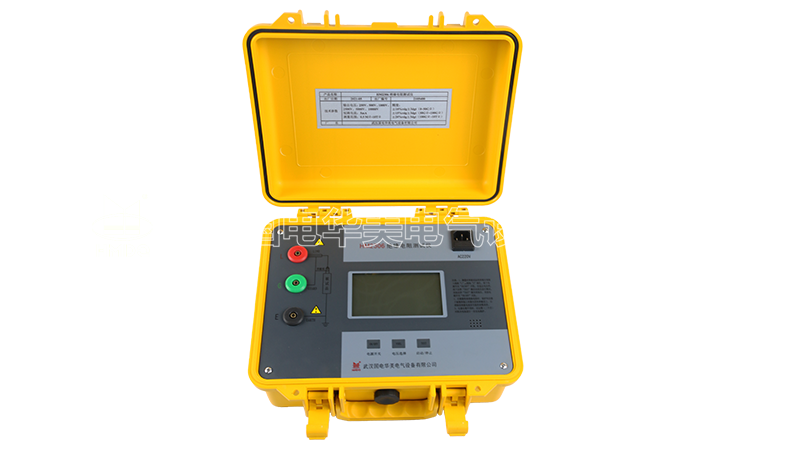

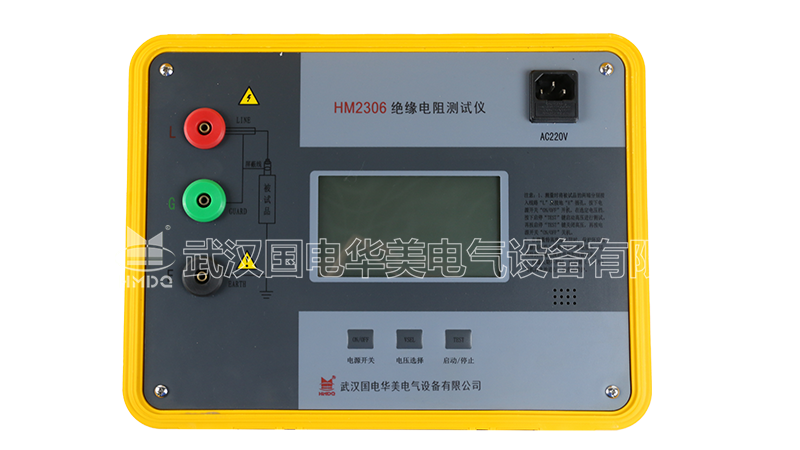

HM2306 绝缘电阻测试仪

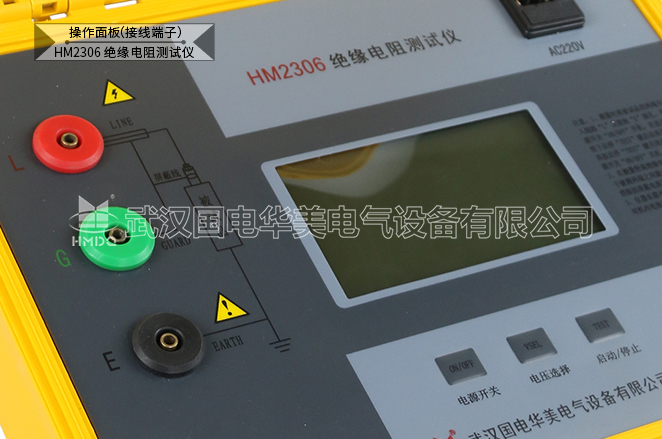

HM2306 绝缘电阻测试仪 操作面板细节图

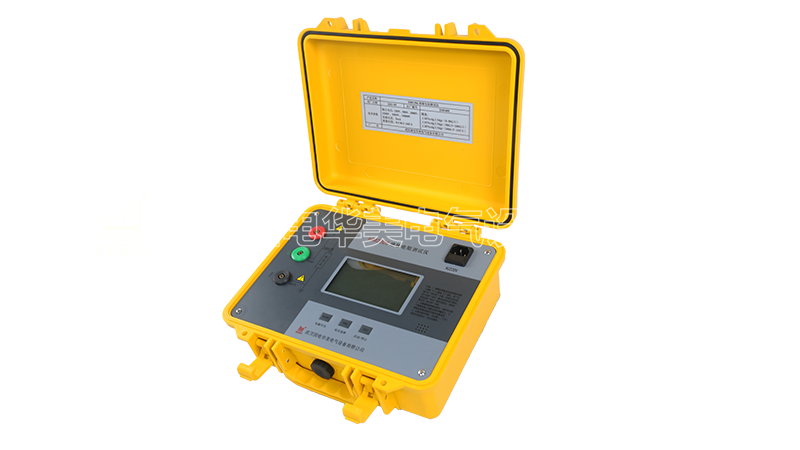

10KV绝缘电阻测试仪

HM2306 绝缘电阻测试仪

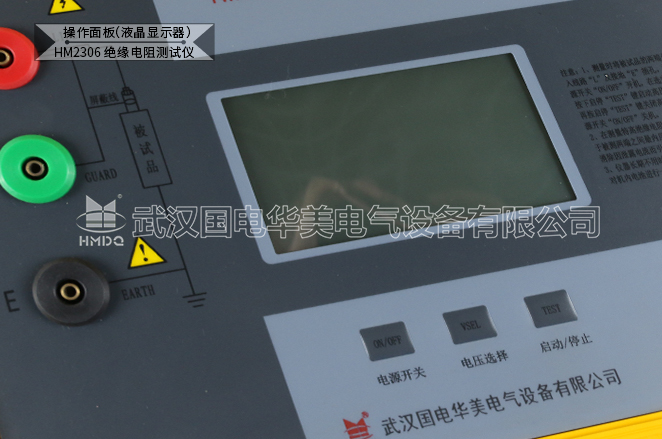

HM2306 绝缘电阻测试仪 操作面板细节图

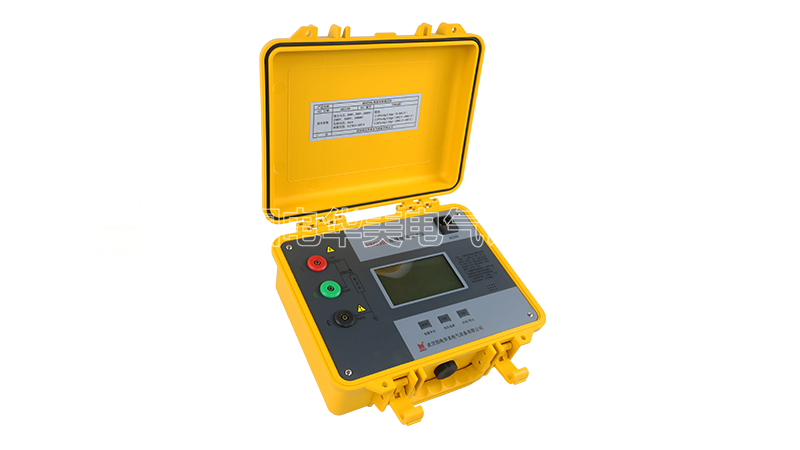

10KV绝缘电阻测试仪

HM2306 绝缘电阻测试仪

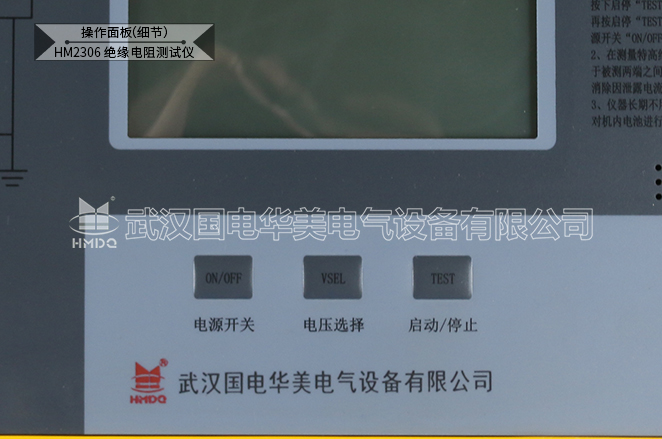

HM2306 绝缘电阻测试仪 操作面板细节图

10KV绝缘电阻测试仪
