高压电力试验设备解决方案

HMXC 工频耐压控制箱(指针表头)

产品简介

HMXC 系列全自动工频耐压控制箱是特高压生产的试验变压器的专用配套设备,该控制箱具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

HMXC 系列全自动工频耐压控制箱采用先进的微电子处理技术,全部使用过程可提前进行设置,全中文接口,操作简单明了。全部测试项目可以设定后自动进行测试,无须人工干预。

本系列自动工频耐压控制箱采用全新平台 PLC 组态控制,可以无缝对接不同等级的各种试验变压器,并可以进行软件校准,大大提升仪器的适用性。

功能特点

  1. 采用高分辨率7英寸高亮度全彩PLC触摸显示屏(分辨率800×480),电压、电流、时间、状态信息及提示信息等全部同屏显示,读数清晰、直观;
  2. 全中文界面,操作简单明了,可适应多种应用场合;
  3. 高精度触摸屏操作,所有功能均可通过触摸设定,提高了产品的安全性、可靠性;
  4. 全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制(此功能带密码保护);
  5. 直接设定试验变压器变比(此功能带密码保护),在连接不同电压等级的试验器时,应用灵活自如,真正做到一个控制台可与多台变压器相互配套使用;
  6. 状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控;
  7. 试验过程中,屏上有试验进行中的显示,时刻提醒操作人员注意安全;
  8. 试验出现异常时可以进行声光报警功能;
  9. 自动计时功能。自动控制时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位;
  10. 手动控制模式,此模式类似于传统的电动升/降压方式,上升/下降由按钮控制,设备自动判断上/下限位,有过电压保护;
  11. 升压速度智能控制,当电压达到目标电压90%时,为保证精准达到目标电压升压速度会自动减慢;
  12. 升压速度可设置,可根据配备的不同试验变压器的变比来调整升压速度,达到更加合理的效果;
  13. 采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强;
  14. USB转存功能,可以将保存的试验数据通过USB接口导出到U盘做长久的备份;

技术参数

  1. 额定容量:2~5kVA (其他容量可定制)
  2. 低压电流:0~22A
  3. 低压电压:0~250V
  4. 仪表电压:0~100V
  5. 控制箱电压测量精度:0.5%FS±3字
  6. 控制箱电流测量精度:0.5%FS±3字
  7. 系统测量精度:1.5%FS+3字
  8. 计时长度:0~3时59分59秒
  9. 电源电压:AC220V±10%;50Hz±1Hz

参考标准

DL/T 848.2-2018,DL/T 474.4-2018

HMXC 工频耐压控制箱(指针表头)

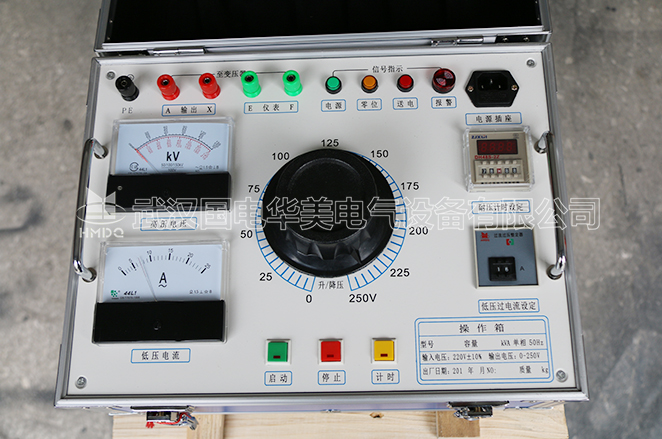

HMXC 工频耐压控制箱(指针表头)原图实拍

工频耐压控制箱(指针表头)

HMXC 工频耐压控制箱(指针表头)

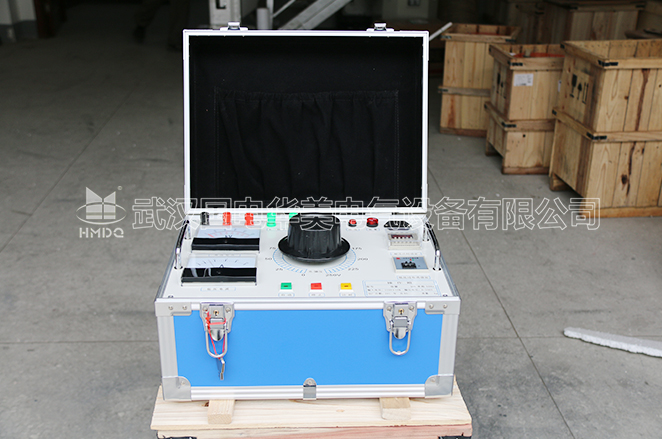

HMXC 工频耐压控制箱(指针表头)原图实拍

工频耐压控制箱(指针表头)

HMXC 工频耐压控制箱(指针表头)

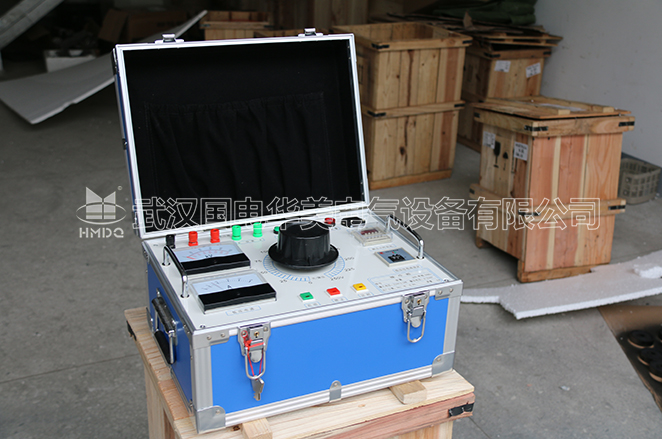

HMXC 工频耐压控制箱(指针表头)原图实拍

工频耐压控制箱(指针表头)
