高压电力试验设备解决方案

HMZGF-120kV/2mA 直流高压发生器(数显)

产品简介

HMZGF-120kV-2mA直流高压发生器采用一体式设计,120kV额定输出高压直流120kV,额定输出直流电流2mA、5mA、10mA。具有具有过压、过流、零压启动和故障保护功能,电压保护值可整定,纹波系数小、电压输出稳定可靠、无噪音。同时具有0.75倍电压切换功能,方便进行直流耐压试验或氧化锌避雷器直流泄漏电流试验。

【结构】:HMZGF-120kV-2mA直流高压发生器结构设计主要由控制箱、倍压筒、高压微安表、限流电阻、放电棒5个部分组成。

【应用】:直流高压发生器是电力部门现场高压试验时直流高压发生专用配套设备,同时还可以进行氧化锌避雷器直流参考电压试验及直流泄漏电流试验。直流高压发生器适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

【说明】:武汉国电华美制造的HMZGF直流高压发生器采用了高频倍压电路,应用最新的PWM高频脉宽调制技术,闭环调整,使电压稳定度大幅度提高。采用大功率IGBT器件及驱动技术,并根据电磁兼容性理论,特殊屏蔽设计、隔离和接地等措施。使新一代直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压切换功能。

功能特点

  1. 【输出电压稳定】:采用高频倍压电路,应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率0.1kV,电流分辨率1uA。
  2. 【保护全面】:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。
  3. 【0.75U功能】:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。
  4. 【零起升压】:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。
  5. 【过压设定】:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。
  6. 【一体式设计】:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。
  7. 【性能可靠】:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。

技术参数

  1. 精度(电压、电流)    ±(1.0%读数+2个字)
  2. 纹波系数    ≤0.5%
  3. 电压稳定度    电源电压±10%时,≤1%
  4. 过载能力    空载电压可超出额定电压10%使用10分钟,最大充电电流为1.25倍额定电流
  5. 带电容负荷能力    被试品电容量无限制
  6. 可用1.5倍的额定电流充电
  7. 运行时间    间断使用:额定负载30分钟
  8. 1.1倍额定电压使用:10分钟
  9. 供电电源    单相AC 220V±10%、50Hz(60Hz)
  10. 工作环境    温度:-10℃~+40℃,湿度:室温为25℃时不大于85%(无凝露)
  11. 倍压筒特点    电气绝缘倍压筒、空气绝缘、无泄漏之虑
  12. 操作箱特点    高精度0.75UDC1mA单触按钮(精度≤1.0%) 最适合氧化锌避雷器试验
  13. 零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等保护功能。过压保护采用数字拨码开关,一目了然

参考标准

DL/T 848.1-2004、DL/T 596-2005、DL/T 474.2-2006

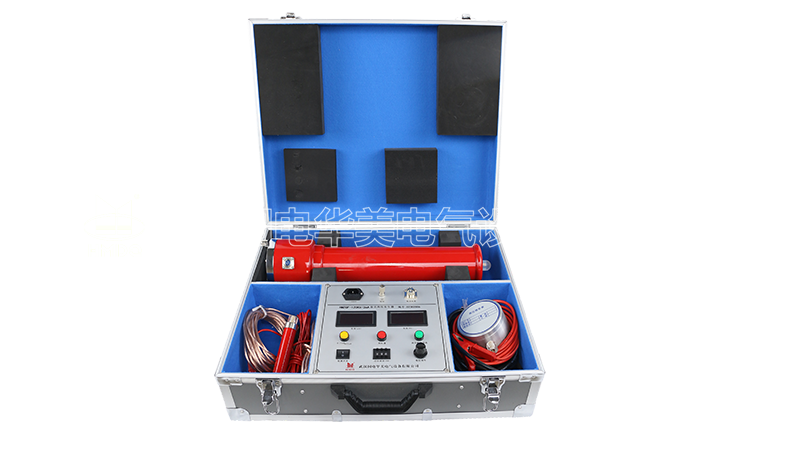

HMZGF-120kV-2mA 直流高压发生器(数显)

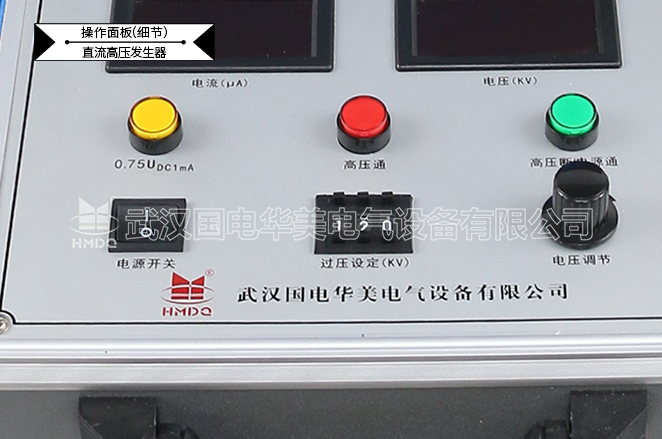

HMZGF-120kV-2mA 直流高压发生器(数显)操作面板细节

直流高压发生器(数显)

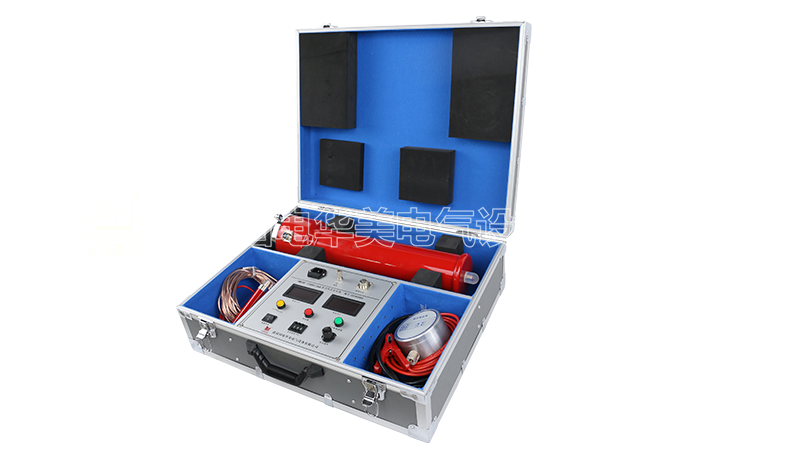

HMZGF-120kV-2mA 直流高压发生器(数显)

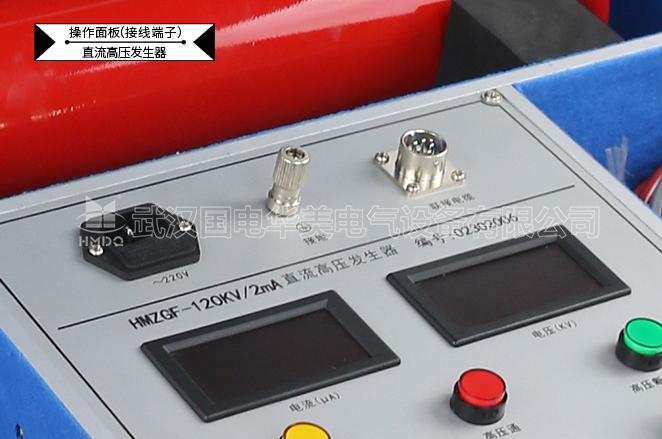

HMZGF-120kV-2mA 直流高压发生器(数显)操作面板细节

直流高压发生器(数显)

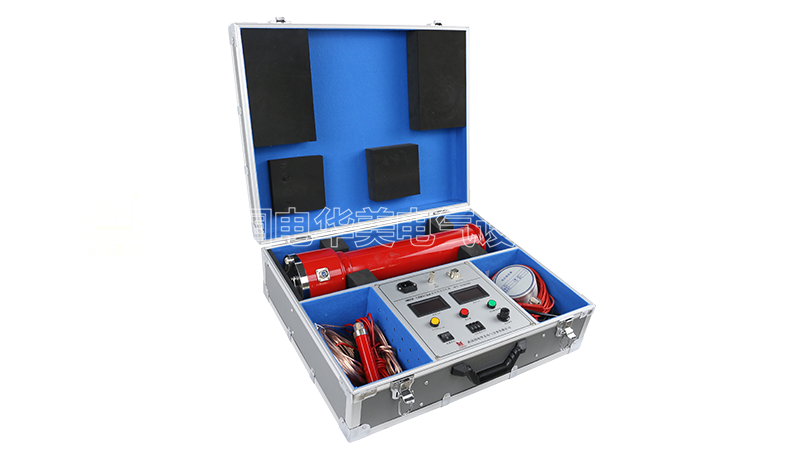

HMZGF-120kV-2mA 直流高压发生器(数显)

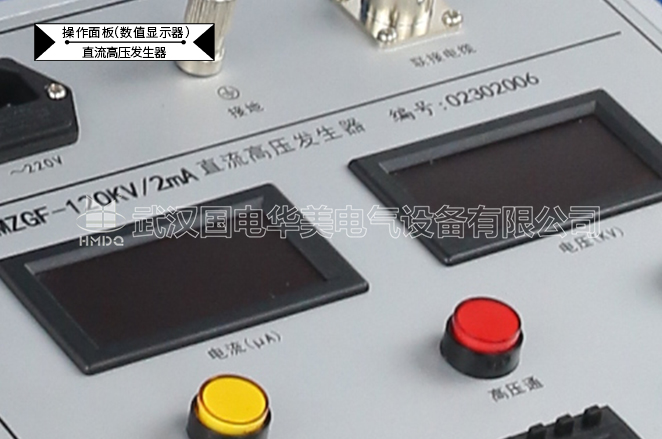

HMZGF-120kV-2mA 直流高压发生器(数显)操作面板细节

直流高压发生器(数显)
