高压电力试验设备解决方案

HMZGF-120kV/2mA 直流高压发生器(液晶)

产品简介

HMZGF直流高压发生器主要用于直流耐压现场试验,同时还可以进行氧化锌避雷器直流参考电压试验及泄漏电流试验、缘电缆直流耐压试验和泄漏电流试验。

【组成】HMZGF直流高压发生器由控制箱、倍压筒、均压罩、微安表、限流电阻、放电棒5个部分组成。

【特点】武汉国电华美制造的HMZGF直流高压发生器采用了高频倍压电路,应用最新的PWM高频脉宽调制技术,闭环调整,使电压稳定度大幅度提高。采用大功率IGBT器件及驱动技术,并根据电磁兼容性理论,特殊屏蔽设计、隔离和接地等措施。使新一代直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压切换功能。

【结构】国电华美公司可按用户需求定制输出直流电压为60kV、120kv、200kv、300kv,其中60kv直流高压发生器及120kv直流高压发生器采用一体式设计,200kv及300kv的直流高压发生器采用分体式设计,如需更高电压的直流高压发生器,请咨询我公司定制。

功能特点

  1. 精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。直流高压发生器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击。
  2. 电压调节稳定度高,全量程平滑调压,直流高压发生器输出电压调节采用进口单个多圈电位器,升压过程平稳。
  3. 可正、负极性输出(此为客户选择,若两极性都有,为两台倍压筒)、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强。
  4. 工艺制造先进,率先应用中频倍压电路,PWM高频脉宽调制技术和大功率IGBT器件,从而使输出高压稳定度更高,纹波系数更小。
  5. 增设高精度0.75UDC1mA功能,直流高压发生器为做氧化锌避雷器测量带来极大的方便。
  6. 过电压整定采用了数字拨码开关,能将整定电压值直观显示,显示数值单位为kV,一目了然。
  7. 故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,可快速完全关断直流主回路,保护仪器不受损伤。
  8. 倍压筒轻巧、坚固。底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。外表涂特种绝缘材料,电气性能好,防潮能力强。

技术参数

  1. 精度(电压、电流)    ±(1.0%读数+2个字)
  2. 纹波系数    ≤0.5%
  3. 电压稳定度    电源电压±10%时,≤1%
  4. 过载能力    空载电压可超出额定电压10%使用10分钟,最大充电电流为1.25倍额定电流
  5. 带电容负荷能力    被试品电容量无限制
  6. 可用1.5倍的额定电流充电
  7. 运行时间    间断使用:额定负载30分钟
  8. 1.1倍额定电压使用:10分钟
  9. 供电电源    单相AC 220V±10%、50Hz(60Hz)
  10. 工作环境    温度:-10℃~+40℃,湿度:室温为25℃时不大于85%(无凝露)
  11. 倍压筒特点    电气绝缘倍压筒、空气绝缘、无泄漏之虑
  12. 操作箱特点    高精度0.75UDC1mA单触按钮(精度≤1.0%) 最适合氧化锌避雷器试验
  13. 零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等保护功能。过压保护采用数字拨码开关,一目了然

参考标准

DL/T 848.1-2004、DL/T 596-2005、DL/T 474.2-2006

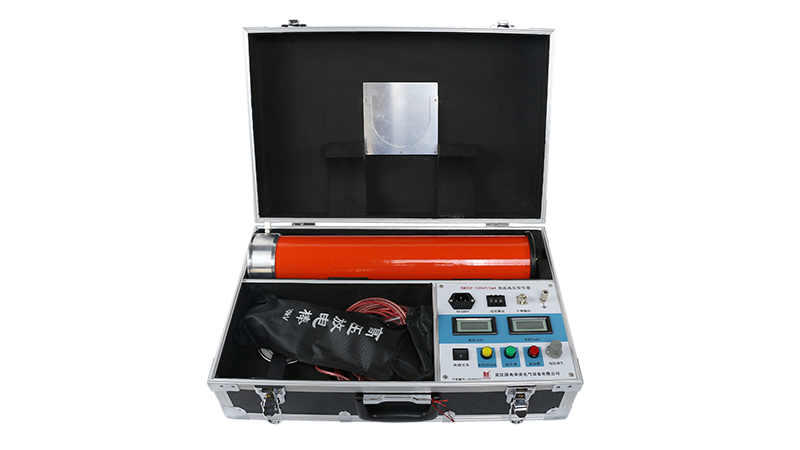

HMZGF-120kV-2mA 直流高压发生器(液晶)

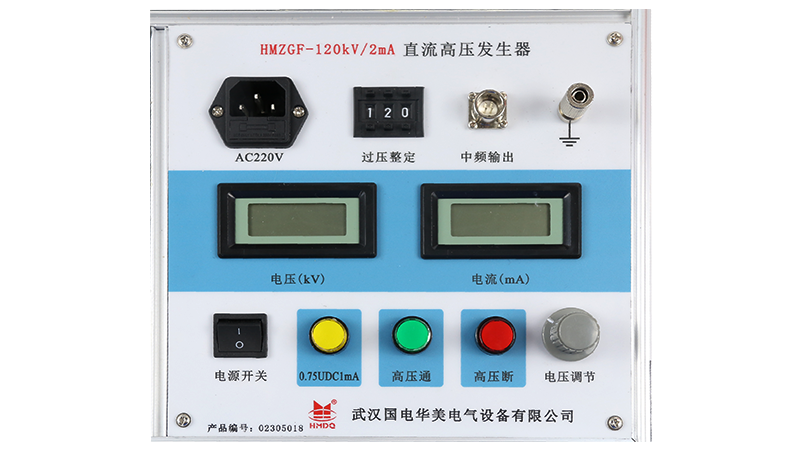

HMZGF-120kV-2mA 直流高压发生器 操作面板展示

直流高压发生器(液晶)

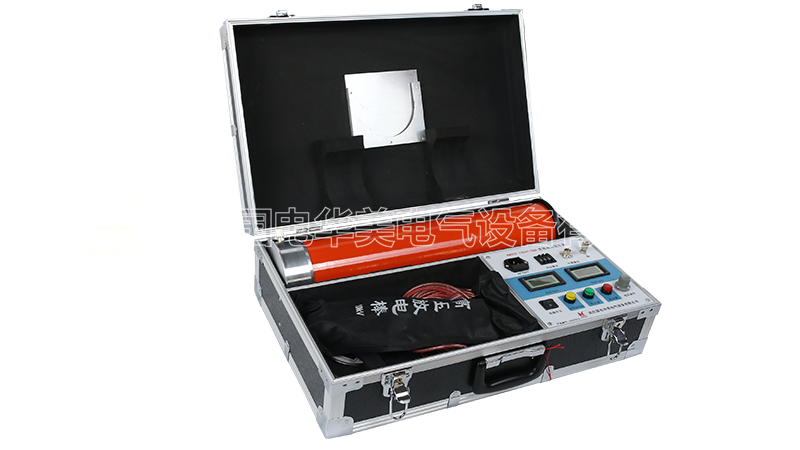

HMZGF-120kV-2mA 直流高压发生器(液晶)

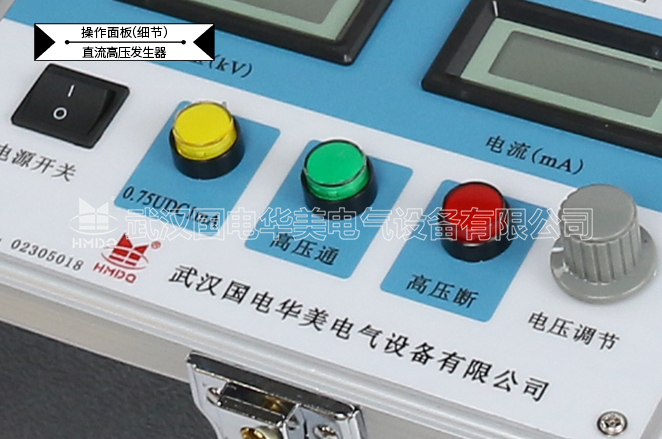

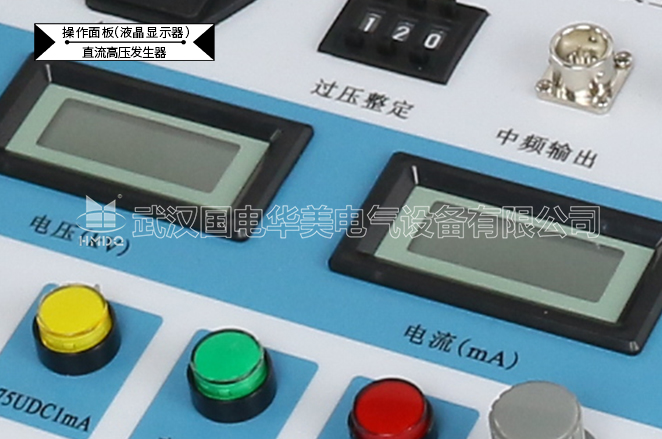

HMZGF-120kV-2mA 直流高压发生器 操作面板展示

直流高压发生器(液晶)

HMZGF-120kV-2mA 直流高压发生器(液晶)

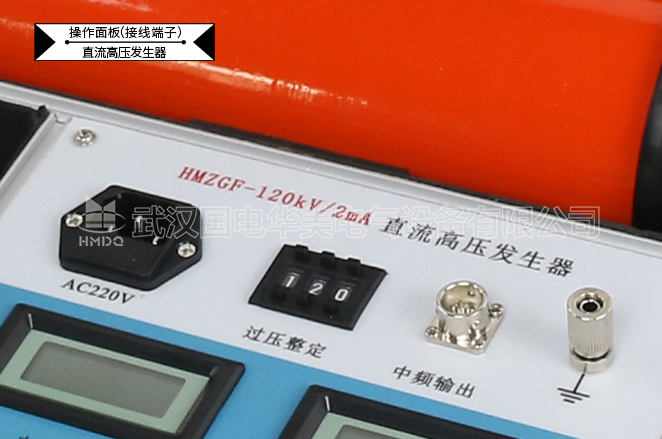

HMZGF-120kV-2mA 直流高压发生器 接线端子

直流高压发生器(液晶)
