高压电力试验设备解决方案

HMJC-50E 电压击穿试验仪

别名:电压击穿强度测试仪、绝缘材料介电强度耐压试验装置

产品简介

HMJC-50E电压击穿试验仪主要由:升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成,主要适用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试。


功能特点

  1. 使用计算机控制,并采集所有信号;
  2. 通过无级调压控制箱生成需要的波形并且输出0-200V电压,通过外部触发按键切换50Hz正弦波和100Hz方波;
  3. 通过高压变压器生成需要的0-100kV电压,并且通过机械机构切换交直流;
  4. 在试样架正负极预留外部电源输入接口;
  5. 直流电压通过0.5uF高压采样电容滤波,使纹波系数≤2%;
  6. 高压采样部分采集电压和电流,通过AD转换传递给计算机,同时预留出外部取样接口;
  7. 在直流试验时,通过电感限制电容放电,防止放电电流过大造成干扰;
  8. 整机接线如下图所示,包含计算机和放电、照明等系统的接线方式。

技术参数

项目/型号

HMJC-20E

HMJC-50E

HMJC-100E

HMJC-150E

输入电压

220V   50HZ

电压测量范围

交/直流0-20KV

交/直流0-50KV

交/直流0-100KV

交/直流0-150KV

电器容量(功率)

2KVA

3KVA

10KVA

15KVA

过流保护

0-50mA

0-150mA

升压速率

0.1KV/S-3KV/S可调

0.1KV/S-5KV/S可调

可试验方式

交/直流试验:1、匀速升压  2、阶梯升压  3、耐压试验

交直流电压测量误差

1%≤

电流测量误差

1%≤

耐压时间

 0~4H(德标8H或15H)或任意设定

仪器尺寸(长宽高)

1000*700*1400mm

1200*1100*1500mm

2100*1500*2100mm

主机重约

150kg

300KG

500kg

九级安全保护

超压、试验过流 、试验短路、安全门开启、软件误操作、零电压复位、试验结束放电、独立保护接地、试验完成后电磁放电

参考标准

GB1408-2006,GB/T1695-2005,GB/T3333 ,HG/T 3330,GB12656 ,ASTM D149

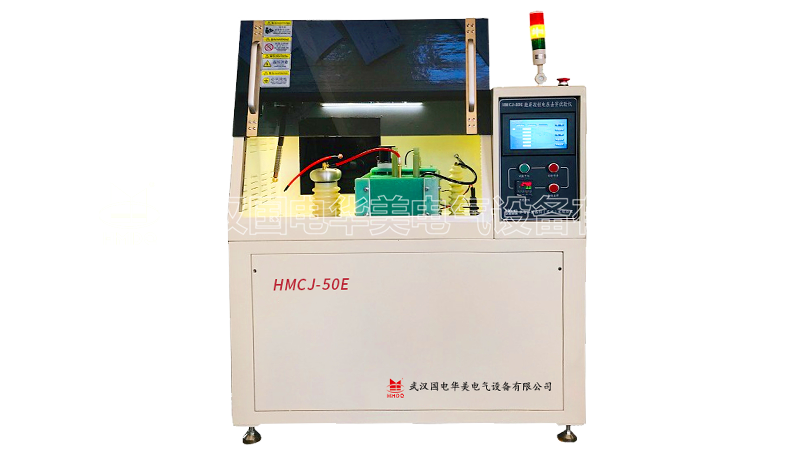

HMJC-50E 电压击穿试验仪

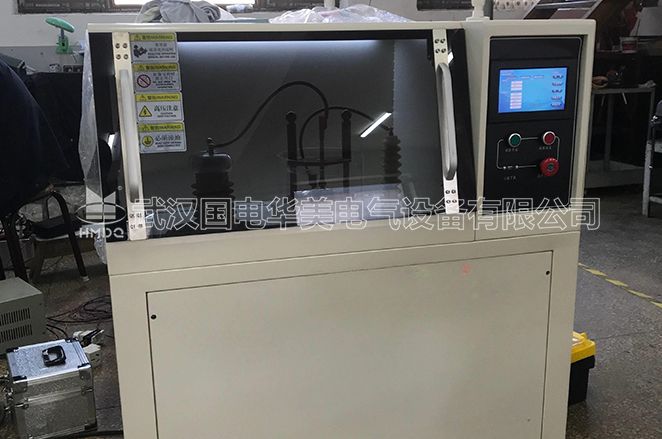

HMJC-50E 电压击穿试验仪 现场案例图

电压击穿试验仪

HMJC-50E 电压击穿试验仪

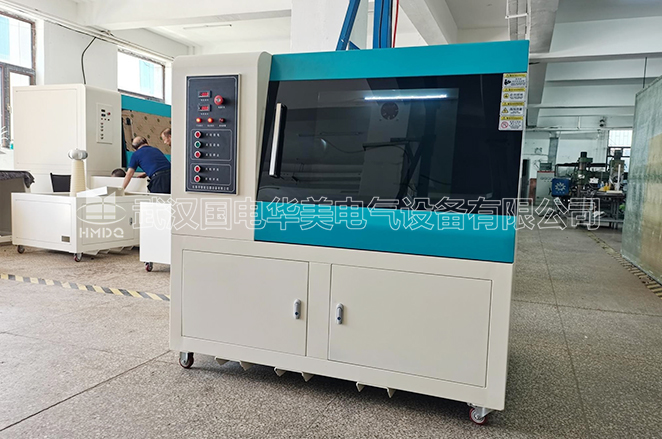

HMJC-50E 电压击穿试验仪 现场案例图

电压击穿试验仪

HMJC-50E 电压击穿试验仪

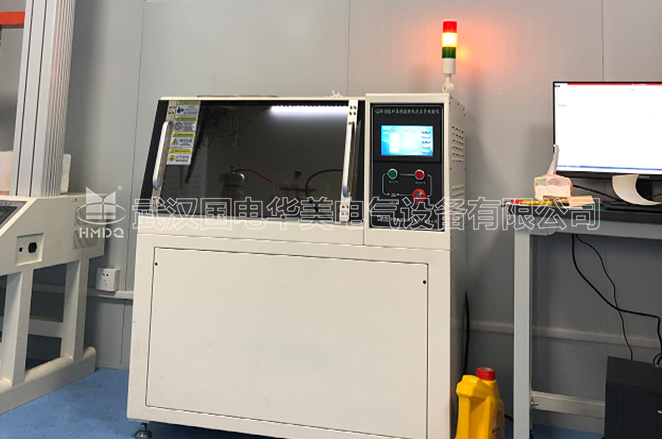

HMJC-50E 电压击穿试验仪 现场案例图

电压击穿试验仪

HMJC-50E 电压击穿试验仪

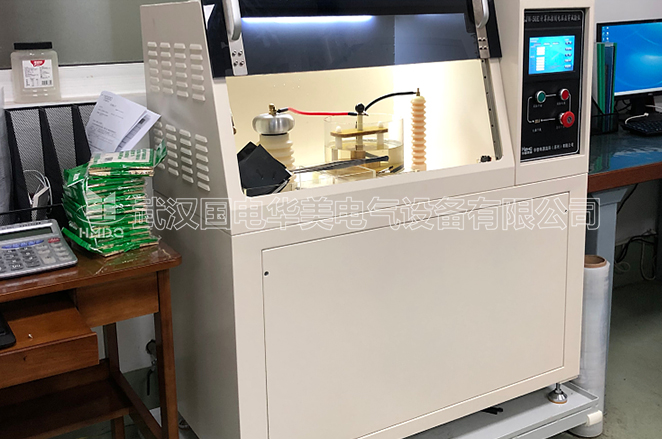

HMJC-50E 电压击穿试验仪 现场案例图

电压击穿试验仪
