高压电力试验设备解决方案

HMRZJ-35 绕组匝间冲击耐电压试验仪

别名:匝间冲击电压试验仪、冲击耐压测试仪

产品简介

HMRZJ 绕组匝间冲击耐电压试验仪(以下简称匝间仪)适用于微电机、小功率电机、中小型电机的绕组匝间绝缘检测;也可用于变压器绕组、电器线圈的匝间绝缘检测。
为了提高电机、变压器绝缘检测水平,美国NEMA.MG1-12.04及我国国家标准GB755-2008《旋转电机定额和性能》及GB14711-2013《中小型旋转电机通用安全要求》及GB/T22719.1—2008《交流低压电机散嵌绕组匝间绝缘试验方法》等标准都有了要求和规定。
匝间仪是以检测被试品阻抗对称平衡理论为基本原理,采用冲击波比对法以高频、高压脉冲对绕组进行等效过电压的无损绝缘模拟试验,应用仪器配置的示波器记录或观察其波形,然后进行对比分析定性,能直观、迅速、正确地检测判定绕组匝间短路及各种阻抗不平衡隐患。

功能特点

  1. 主电路采用单管切换输出,使仪器本生的不对称性减少至零,具有正反向试验功能,解决了冲击电压在绕组中不平均分配的问题,提高了测试准确度。
  2. 采用通用示波器,液晶显示、具有USB输出接口、卸载、存储打印波形比对资料的功能;便于试验资料保存。
  3. 采用电动调压等技术,检测模式:面积比较,频率比较,分别对定子绕组进行匝间绝缘耐压试验。
  4. 单/三相、交/直流电机通过,大大提高了仪器适用范围。
  5. 输出能量大,尤其适用于大容量电机、变压器、电器等低感绕组(线圈的测量)。

技术参数

  1. 电源:220V±5%;50Hz±2%;5kVA;
  2. 试验电压:1.5~35kV范围内连续可调;(其他电压等级可定制)
  3. 冲击波频率:6.25Hz(也可提供其它频率);
  4. 脉冲电容:0.047μF(其它容量另行协商);
  5. 大输出能量:28.8J;
  6. 绝缘电阻:电源输入端子对不带电的金属外壳部件的绝缘电阻≥20MΩ
  7. 介电强度:电源输入端子对不带电的金属外壳部件能承受1500V/50Hz,历时1min,耐电压试验无飞弧、无击穿现象;
  8. 环境温度:0~40℃;
  9. 相对湿度:≤80%;
  10. 式样:柜式
  11. 外形尺寸:700×600×1600;
  12. 质量:140kg
  13. 适用范围:适用于试验电压10.5kV及以下电机。

参考标准

GB 755-2008,GB/T 22715-2008,GBT 22716-2008,GBT 22717-2008,GBT 22566.1-2008

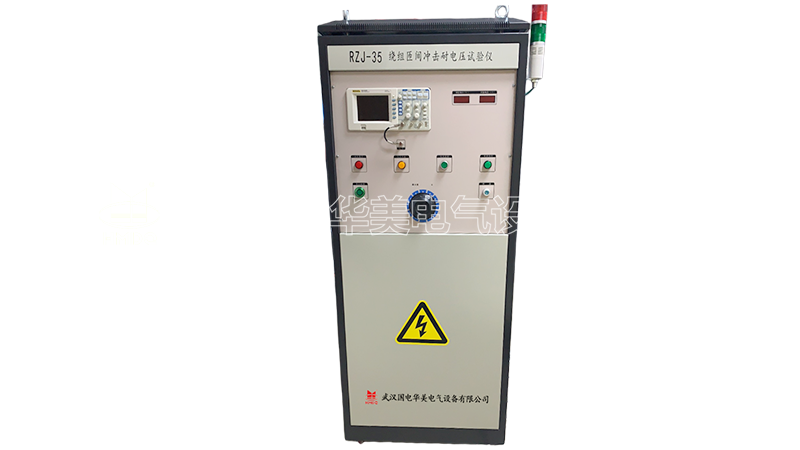

HMRZJ-35 绕组匝间冲击耐电压试验仪

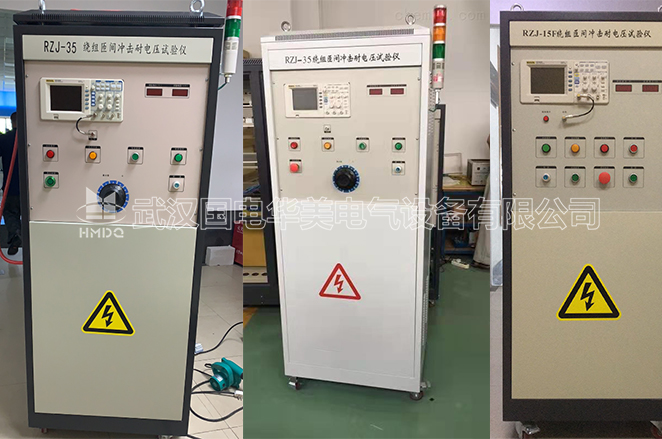

HMRZJ 绕组匝间冲击耐电压试验仪 现场案例图

绕组匝间冲击耐电压试验仪
