HMZGF-200kV/2mA 直流高压发生器

别名:200kV/2mA、200kV/3mA、 200kV/5mA直流高压发生器

产品简介

200kV直流高压发生器采用分体式设计,200kV额定输出高压直流200kV,额定输出直流电流2mA、3mA、5mA。具有具有过压、过流、零压启动和故障保护功能,电压保护值可整定,纹波系数小、电压输出稳定可靠、无噪音。同时具有0.75倍电压切换功能,方便进行直流耐压试验或氧化锌避雷器直流泄漏电流试验。
【别名】:200kV直流高压发生器共有三个等级,分别为200kV/2mA直流高压发生器、200kV/3mA直流高压发生器、200kV/5mA直流高压发生器
【结构】:200kV直流高压发生器结构设计主要由控制箱、倍压筒、高压微安表、限流电阻、放电棒5个部分组成。
【应用】:直流高压发生器是电力部门现场高压试验时直流高压发生专用配套设备,同时还可以进行氧化锌避雷器直流参考电压试验及直流泄漏电流试验。直流高压发生器适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

功能特点

  1. 精度高、测量准确。直流高压发生器控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。直流高压发生器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击。
  2. 电压调节稳定度高,全量程平滑调压,直流高压发生器输出电压调节采用进口单个多圈电位器,升压过程平稳。
  3. 可正、负极性输出(此为客户选择,若两极性都有,为两台倍压筒)、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强。
  4. 工艺制造先进,率先应用中频倍压电路,PWM高频脉宽调制技术和大功率IGBT器件,从而使输出高压稳定度更高,纹波系数更小。
  5. 增设高精度0.75UDC1mA功能,直流高压发生器为做氧化锌避雷器测量带来极大的方便。
  6. 过电压整定采用了数字拨码开关,能将整定电压值直观显示,显示数值单位为kV,一目了然。
  7. 故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,可快速完全关断直流主回路,保护仪器不受损伤。
  8. 倍压筒轻巧、坚固。底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。外表涂特种绝缘材料,电气性能好,防潮能力强。

技术参数

200kV直流高压发生器 - 主要参数

型号 HMZGF-200kV/2mA HMZGF-200kV/3mA HMZGF-200kV/5mA
额定电压(kV) 200kV 200kV 200kV
额定电流(mA) 2mA 3mA 5mA
额定功率(W) 400W 600W 1000W
控制箱质量(kg) 5.5 6.0 6.5
倍压筒质量(kg) 8.7 9 9
倍压筒高度(mm) 970 970 970
200kV直流高压发生器 - 基本参数
精度(电压、电流) ±(1.0%读数+2个字)
纹波系数 ≤0.5%
电压稳定度 电源电压±10%时,≤1%
过载能力 空载电压可超出额定电压10%使用10分钟,最大充电电流为1.25倍额定电流
带电容负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
运行时间 间断使用:额定负载30分钟
1.1倍额定电压使用:10分钟
供电电源 单相AC 220V±10%、50Hz(60Hz)
工作环境 温度:-10℃~+40℃,湿度:室温为25℃时不大于85%(无凝露)
倍压筒特点 电气绝缘倍压筒、空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%) 最适合氧化锌避雷器试验
零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等保护功能。过压保护采用数字拨码开关,一目了然
注:因产品不断更新,不另行通知,以实样为准,本公司保留解释权。

参考标准

DL/T 848.1-2004、DL/T 596-2005、DL/T 474.2-2006

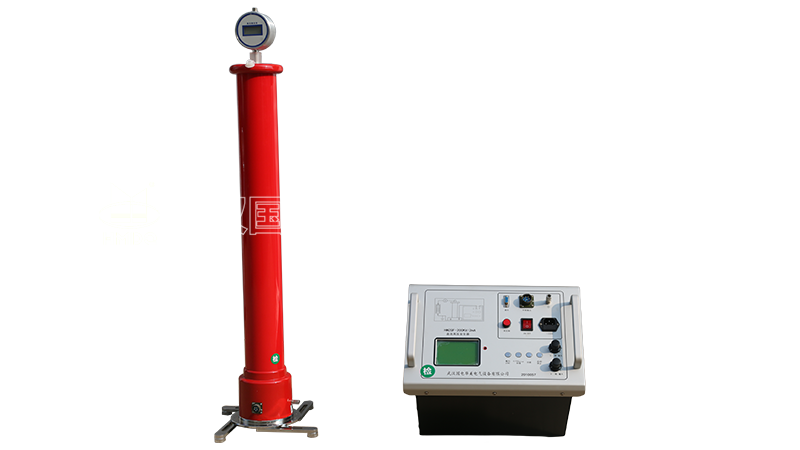

HMZGF-200kV/2mA 直流高压发生器

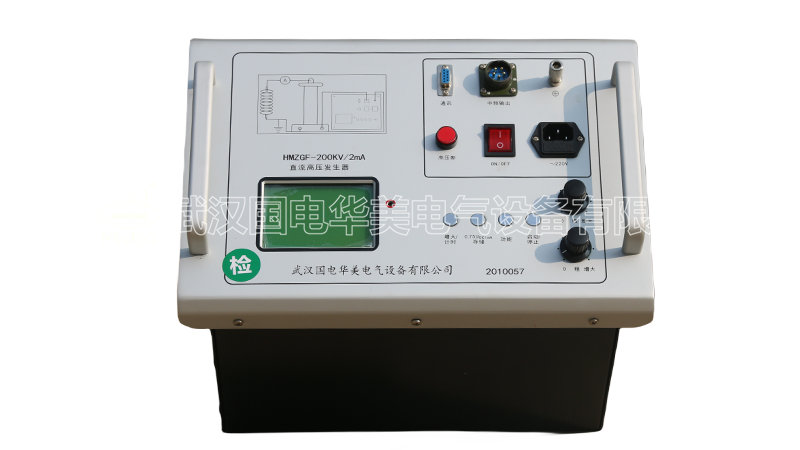

HMZGF-200kV/2mA 直流高压发生器 原图实拍

直流高压发生器

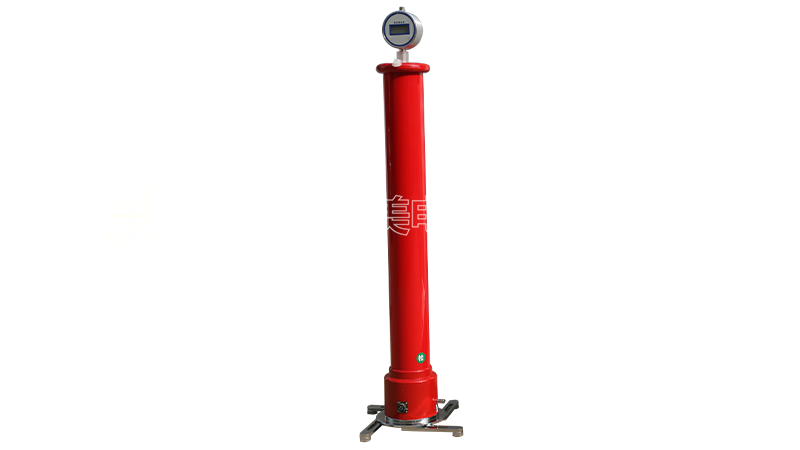

HMZGF-200kV/2mA 直流高压发生器

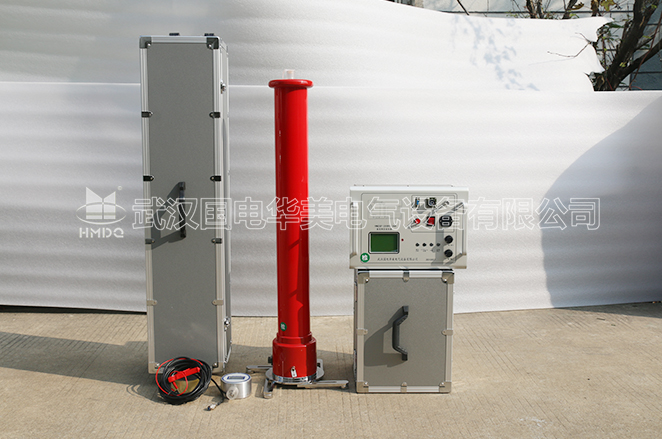

HMZGF-200kV/2mA 直流高压发生器 原图实拍

直流高压发生器

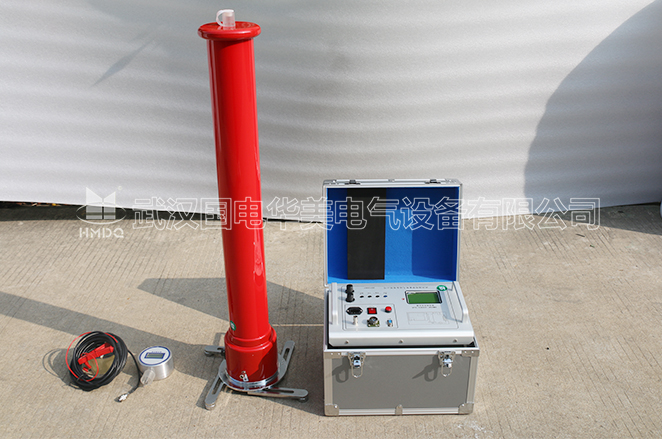

HMZGF-200kV/2mA 直流高压发生器

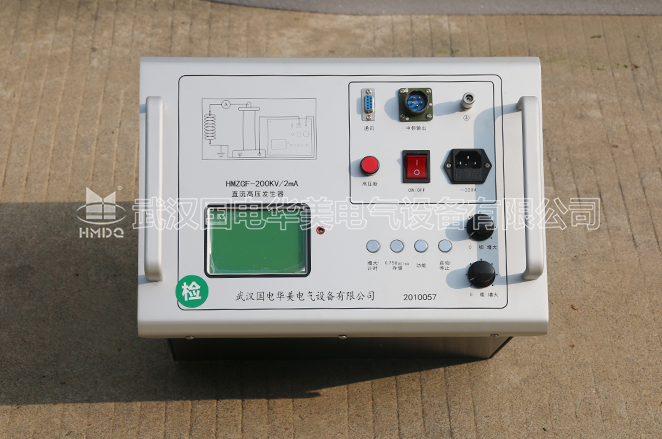

HMZGF-200kV/2mA 直流高压发生器 主机原图实拍
