高压电力试验设备解决方案

HMBBT 大电流温升试验装置

别名:三相大电流温升试验装置、大电流温升试验系统

产品简介

大电流温升试验装置是各行各业在电气调试中需要大电流场所的必需设备,应用于发电厂、变配电站、电器制造厂及科研、试验室等单位,属于短时或断续工作制。
本公司生产的HMBBT型温升试验装置适用于9000kVA变压器、8000A开关柜(其他规格可定制)的温升试验,可24小时连续运行。智能控制、保护完善、性能稳定、使用维修方便等特点。
本产品结构是分体结构,由智能控制台和电动感应调压器、补偿电容、三相升压变压器、三相升流变压器五部分组成。从升压/升流变压器的输出接线排引线试验品,通过升压/升流变压器上的电压/电流互感器,将被试品的电压电流值采集到智能控制台。通过智能控制台上液晶显示屏,测量、监视、保存试验电流、电压值

功能特点

1.电动感应调压器
无接触式磁感应隔离调压变压器,蜗轮蜗杆步进电机机械传动调节电压输出,粗细可调精准输出。

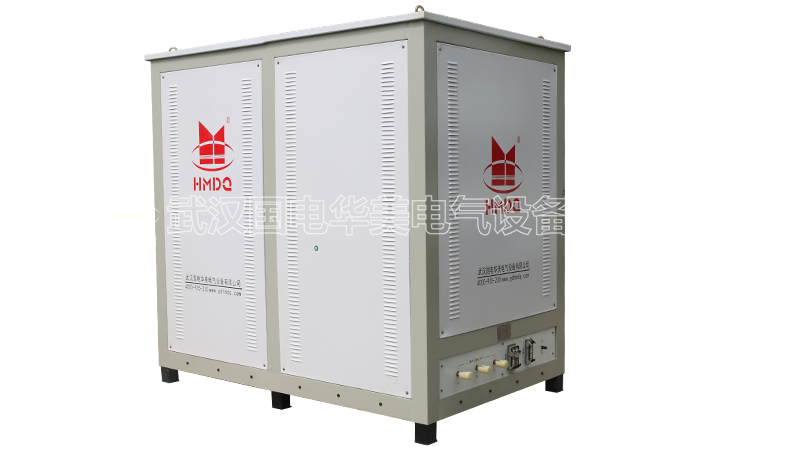

2.三相升流变压器
升流变压器采用全绝缘结构,T3铜导线,冷轧硅钢板。 变压器采用双线圈,低压输入线圈和高压输出线圈。 在低压和高压之间,低压和铁芯,放置静电屏蔽。 高低绕组之间磁性耦合,无电连接。

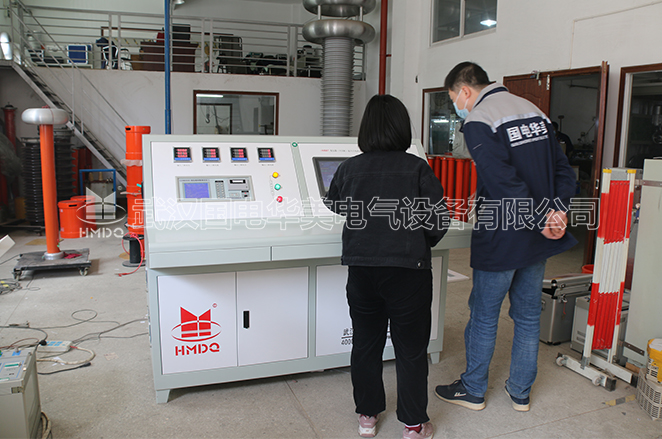

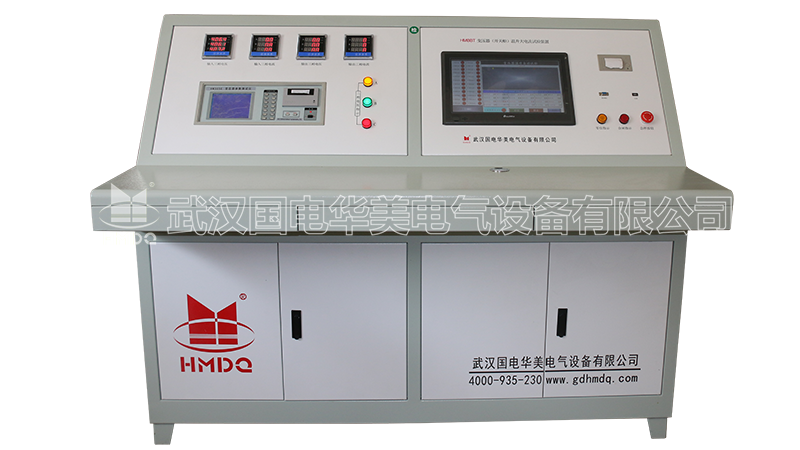

3.智能电动控制台
控制液晶屏采样工控机,采样信号板为无源信号转换器,多级隔离屏蔽保护,完全杜绝高压击穿方向电压和方向电流对控制电源的破坏性冲击。控制器参数设置在断电后做同一批次无需重新设置永久保存,试验数据永久保存500次便于查阅打印。
智能电动控制台-控制系统
4.15.6寸液晶触摸屏显示器、人机界面、三菱PLC控制,可打印试验数据。
5.高精度传感器,三菱高性能AD模拟量模块,分辨率高达32000。
6.任选自动升流试验、手动升流试验,操作灵活简单。
7.实时显示电源电压、电源电流、调压器输出电压、输出电流,被试品电压、电流,试验时间显示功能,试验结果,显示直观明了。
8.完善的过流保护,任意设定目标输出电流值、电流上限和耐流时间。
10. 具有回零检测功能,回零确定后才可进行试验,安全可靠。
11.到达设定目标输出电流后自动耐流计时,计时过程中可自动调节电流,确保试验电流在要求范围内,计时结束后调压器电机自动回零,补偿电容接触器全断开。

技术参数

型号 HMBBT(仅供参考,其他规格可定制)
名称 大电流温升试验装置
最大输出电流 交流单相5000A  3组
电路方式 调压器 特殊工艺电动
交流输入 相线 3Φ4W +G
电压 380V±10%,50Hz±2%三相四线
输入电流 210A     加补偿后  140A以下
输出 相线 3Φ4W
电压 0-10自动转换
电流 AC0-5000A连续可调, 无级调速方式;
可三相同时输出,也可单相输出,也可分相输出;
手动 方式输出,自动方式输出二种方式。
额定容量 240kVA
稳流精度 输出电流≤±0.5%
输出端子 接线端子
保护 电子电路快速侦测过压、过流、过温、缺相等自动跳脱保护及告警装置, 非测试状态电压为零,电流 为 零
精度 源效应 ≤0.3%额定值
时漂 ≤1%额定值
温漂 ≤0.04%额定值/℃
负载效应 ≤1%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)
纹波电压 ≤1%额定值+10mV
其他 线路调整率:     0.1%
负载调整率: 0.1%
显示
及设定
电压表显示 真彩色液晶和数显仪表 (显示精度:0.1V, 显示误差:≤0.2%±1个字)
电流表显示 真彩色液晶和数显仪表 (5位数码显示, 显示精度0.1A, 显示误差:≤0.2%±1个字)
调节设定 电流(高精电位器调节)
系统 整机效率 ≥90%
耐压绝缘阻抗 AC 1800V 1分钟,20兆欧
冷却装置 强制风扇冷却
噪音 ﹤60dB(机器前方1mm)
互感器精度 0.2级
防护等级 IP20
工作环境 工作方式 长时间温升实验
温度 -10℃-50℃
湿度 0-90%(非凝结状态)
海拔高度 1500m以下
外形 结构 一体
  尺寸 按需
  重量 约3吨
  母排 输出按每平方1.5个电流计算,在前面
温度巡检 16路模块
A级热电偶
具体配制(参考)
1、调压部分采用特殊工艺电动调压器
额定容量: 150kVA
相   数 三相四线
输入电压 三相380V
输出电压 三相四线0-430V
频率 50/60Hz
电机功率 ND-4.5转100W
绝缘等级 B级
绝缘电阻 5MΩ
耐压试验 2000V/min
波形畸变 ≤0.1%
冷却方式 油冷却
2、升流部分
额定容量 (50x3) kVA
相数 三相
输入电压 三相0-430V
输出电压 每相10V
输出电流 每相5000A
绝缘等级 B级
绝缘电阻 5MΩ
耐压试验 2000V/min
波形畸变 ≤0.1%
冷却方式 风冷

参考标准

DL/T 596-2005

HMBBT 大电流温升试验装置

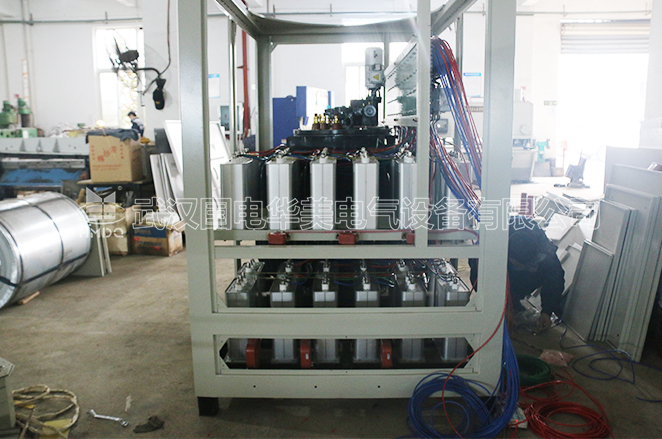

HMBBT 大电流温升试验装置 生产场景图

大电流温升试验装置

HMBBT 大电流温升试验装置


HMBBT 大电流温升试验装置 生产场景图

大电流温升试验装置

HMBBT 大电流温升试验装置


HMBBT 大电流温升试验装置 生产场景图

大电流温升试验装置

HMBBT 大电流温升试验装置


HMBBT 大电流温升试验装置 生产场景图

大电流温升试验装置

HMBBT 大电流温升试验装置

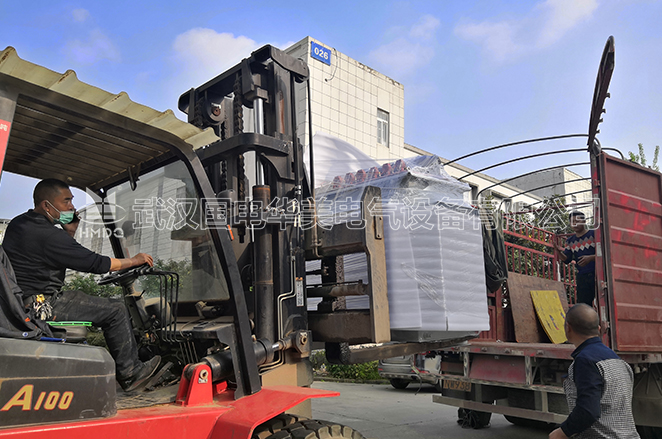

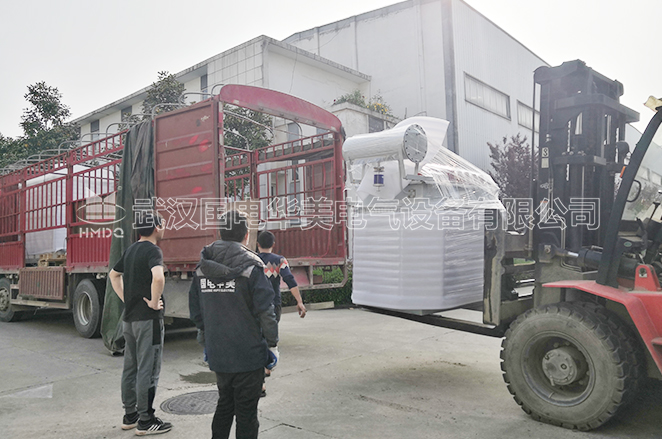

HMBBT 大电流温升试验装置 发货场景图

大电流温升试验装置

HMBBT 大电流温升试验装置


HMBBT 大电流温升试验装置 发货场景图

大电流温升试验装置

HMBBT 大电流温升试验装置


HMBBT 大电流温升试验装置 发货场景图

大电流温升试验装置

HMBBT 大电流温升试验装置

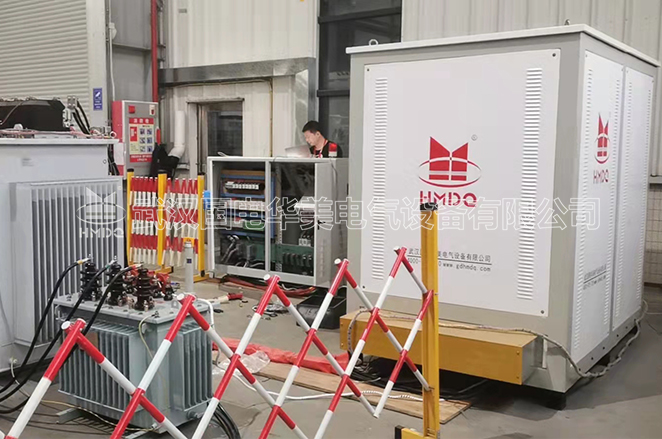

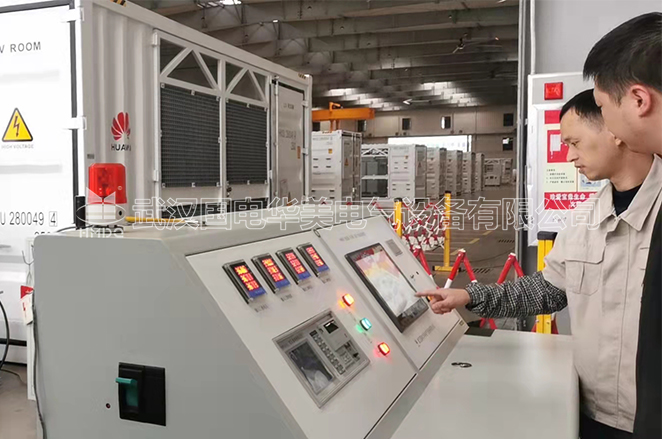

HMBBT 大电流温升试验装置 现场试验案例图

大电流温升试验装置

HMBBT 大电流温升试验装置


HMBBT 大电流温升试验装置 现场试验案例图

大电流温升试验装置
