HMCJ-5600kV 雷电冲击电压发生器

别名:全自动雷电冲击电压发生器、冲击电压发生器、冲击电流发生器

产品简介

  HMCJ-5600kV冲击电压发生器主要用于电力设备如:电力变压器、互感器、组合电气合成绝缘子、避雷器等试品进行雷电冲击电压全波、雷电冲击电压截波、操作冲击电压波和陡波的冲击电压试验,检验绝缘性能。

  HMCJ冲击电压发生器可产生标准雷电全波,操作波和雷电截波三种冲击波形,HMCJ冲击电压发生器可产生标准雷电波、操作波、雷电截波、振荡雷电波,振荡操作波、线路绝缘子陡波,合成绝缘子陡波和变压器感应操作波共八种冲击电压波形,技术指标符合国家标准和IEC标准的规定,己通过部级,主要技术性能处于优先地位,达到同类产品先进水平。

功能特点

  1. 成套装置配置完整,电压等级齐全;
  2. 冲击电压发生器回路电感小,并采取带阻滤波措施,在大电容量负载下仍能产生标准冲击电压波形,负载能力大,国内优创,并运用于科研和企业单位;
  3. 电压利用系数高,雷电波和操作波分别不低于90%和80%;
  4. 冲击本体结构紧凑,外形美观,调波方便,操作简单,同步性能好,动作可靠;
  5. 采用可控硅或LC恒流充电自动控制技术,自动化程度高,抗干扰能力强;
  6. 截波延时采用电子延时可调电路L—C延时方式;
  7. 计算机控制测量(光纤PLC控制)系统。

技术参数

 标准电压
  Rated
  Voltag
  (kV)


  冲击电容量
  Impulse
  Capacitance
  (μF)


  级电容量
  Stage
  Capacitance
  (μF)

  冲击能量
  Impulse
  Energy
  (kJ)


  级电压
  Stage
  Voltage
  (kV)


  级 数
  Stage
  Number


  长
  Length
  (mm)


  宽
  width
  (mm)


  顶罩
  hood
  (mm)


  高
  height
  (mm)


  重 量
  Weight
  (kg)


 ±3200


  0.03125


  0.5


  160


  ±200


  16


  5300


  3450


  4200


  12400


  13760


  0.04687


  0.75


  240


  4200


  12400


  14720


  0.0625


  1


  320


  4200


  12400


  15680


 ±3600


  0.0278


  0.5


  180


  18


  4200


  13700


  15480


  0.04167


  0.75


  270


  4200


  13700


  16560


  0.0556


  1


  360


  4200


  13700


  17640


±4000


  0.025


  0.5


  200


  20


  5800


  4040


  4900


  15000


  17200


  0.0375


  0.75


  300


  4900


  15000


  18400


  0.05


  1


  400


  4900


  15000


  19600


±4200


  0.0238


  0.5


  210


  21


  4900


  15670


  18060


  0.0375


  0.75


  315


  4900


  15670


  19320


  0.0476


  1


  420


  4900


  15670


  20580


±5600


  0.0208


  0.5


  280


  28


  5200


  20620


  24840


  0.03125


  0.75


  400


  5200


  20620


  26020


  0.0417


  1


  560


  5200


  20620


  27500


参考标准

DL/T 848.5-2004

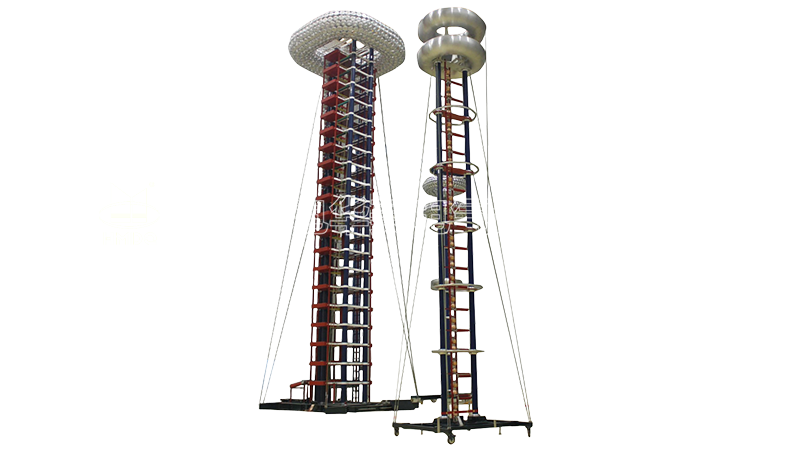

HMCJ-5600kV 雷电冲击电压发生器

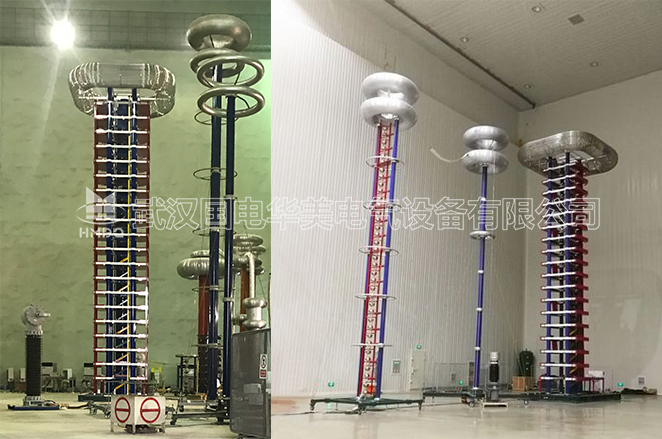

HMCJ-5600kV 雷电冲击电压发生器 现场案例图

雷电冲击电压发生器

HMCJ-5600kV 雷电冲击电压发生器

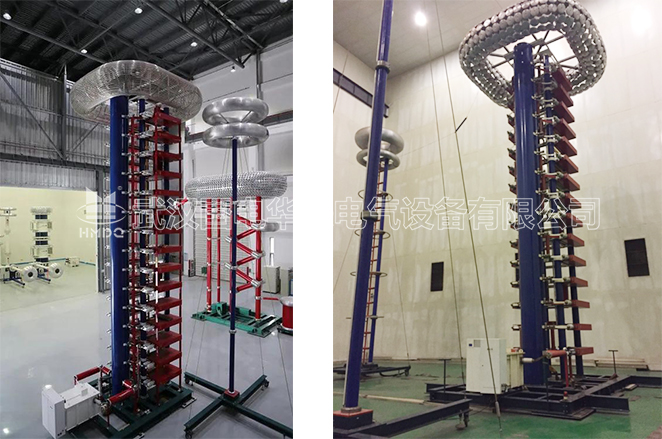

HMCJ-5600kV 雷电冲击电压发生器 现场案例图

雷电冲击电压发生器

HMCJ-5600kV 雷电冲击电压发生器


HMCJ-5600kV 雷电冲击电压发生器 现场案例图

雷电冲击电压发生器

工程案例
