高压电力试验设备解决方案

HMCJ-100kA 冲击电流发生器

别名:多级脉冲电流发生器,多种波形冲击电流发生器

产品简介

冲击电流发生器主要用于产生冲击电流波(8/20μs和10/350)、雷电冲击电流测试和浪涌保护器的剩余电压值以及动作负载测试等。,或用于其他科学研究测试。
该装置可输出8/20μs最大振幅100kA的雷电冲击电流和10/350μs最大幅值50kA的陡波冲击电流。
该设备的输出波形符合IEC和国家标准的要求。该测试设备结构美观,测试系统自动化程度高,深受国内外客户的推崇。
整套雷电冲击测试设备的测试程序和波形符合GB、IEC、VDE和ANSI标准的测试要求,并可根据用户的特殊需求进行定制

功能特点

  1. 充电装置输入功率:380V/50kV/20kVA,L-L两相,50Hz/60Hz
  2. 最大充电电压:50kVDC±10%,最大充电电流0.5A,实际充电电压不高于45kV
  3. 脉冲电容器:26kV/60μF
  4. 电容器数量:16套,总脉冲能量300kJ
  5. 每组电容器安装在固定支架上,定位稳定,多个电容器可并联运行,自由组合。
  6. 触发间隙电压范围:1kV~50kV;
  7. 使用期限:在100%额定值下,每120秒充放电一次,可连续工作。
  8. 放电间隙由钨铜间隙同步控制,控制精度±0.5mm以内;
  9. 提高设备能效比,平衡投资成本,适合研究机构、科研院所等单位和实验室应用
  10. 放电电路占地面积:W*L*H=3.5m*4.5m*2.0m
  11. 总重量:约2吨

技术参数

1.输入电压:AC 2相,50HZ,380V/50kV/20kVA
2.电流波形为8/20μs。SPD的残余电压不超过5kV;
波形的允许误差:
-峰值:±100kA±10%
-T1:8μs±10%
-T2:20μs±10%
4.电流波形为10/350μs。SPD的残余电压不超过5kV;
波形允许误差:
-峰值:±50kA±10%
-T1:10μs±10%
-T2:350μs±20%
5.冲击波形的小过冲或振幅不应大于峰值的5%。反向的电流值不应大于峰值的20%;最大充电电压:DC45kV,最大充电电流0.5A;

参考标准

IEC 60060-1

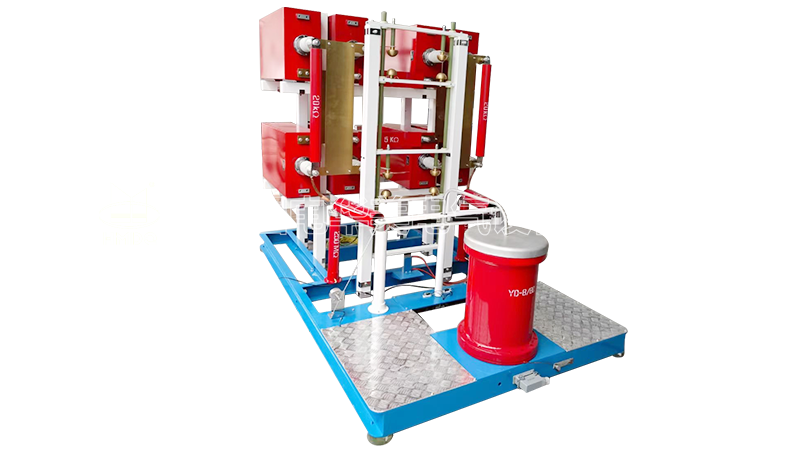

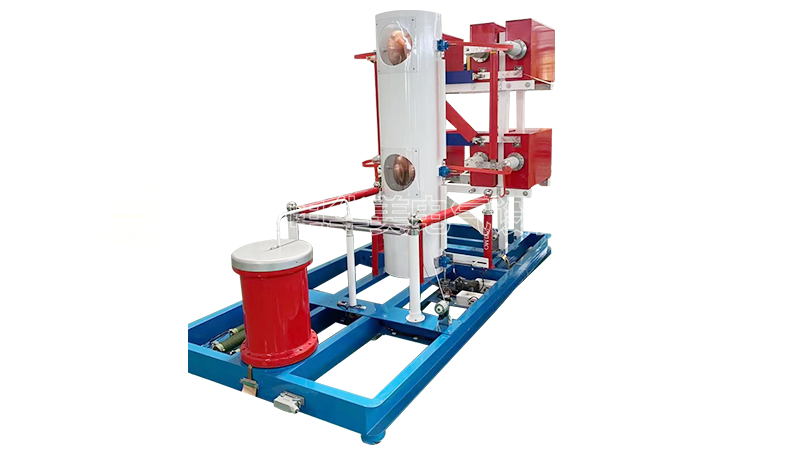

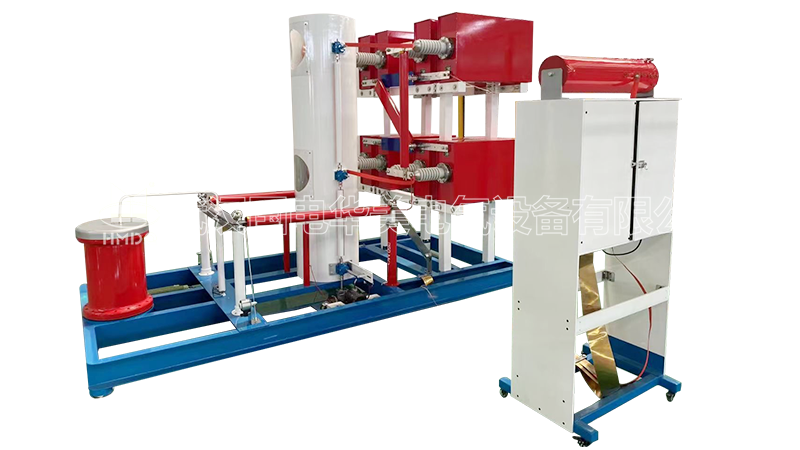

HMCJ 多级冲击电流发生器

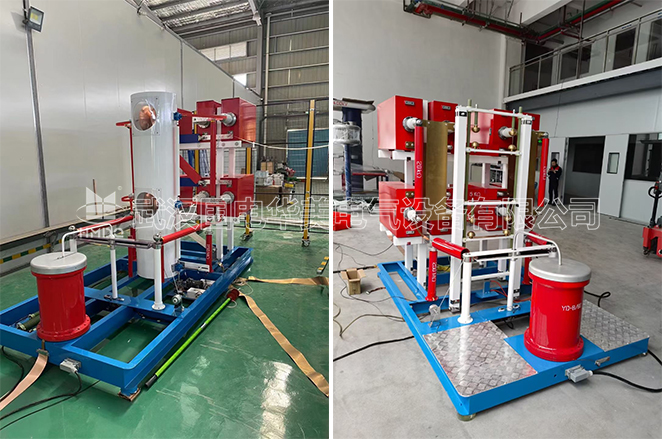

HMCJ 多级冲击电流发生器 原图实拍

冲击电流发生器

HMCJ 多级冲击电流发生器

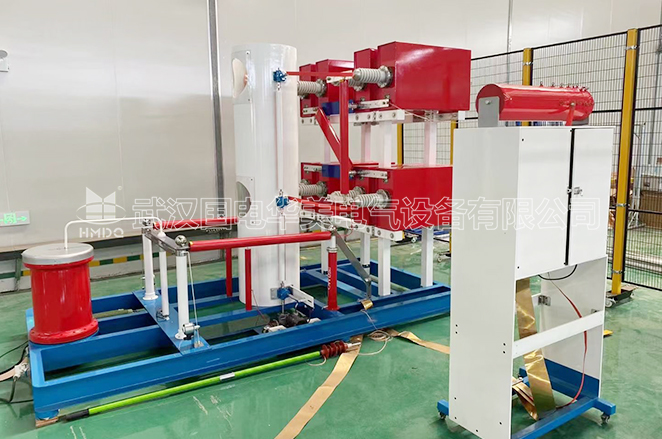

HMCJ 多级冲击电流发生器 原图实拍

冲击电流发生器
