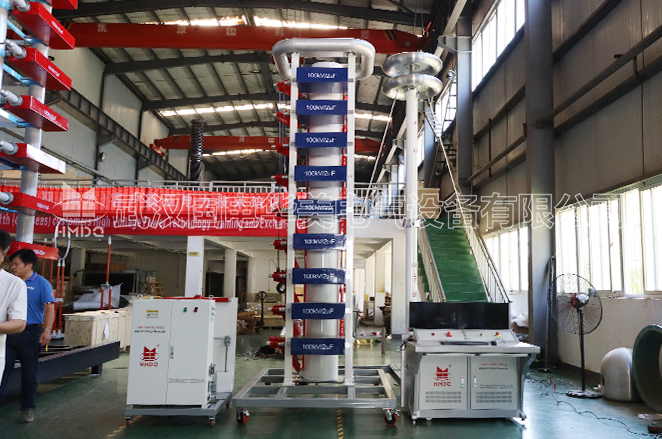

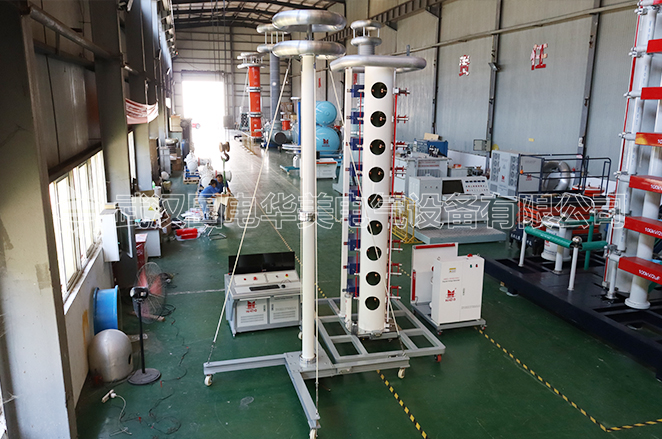

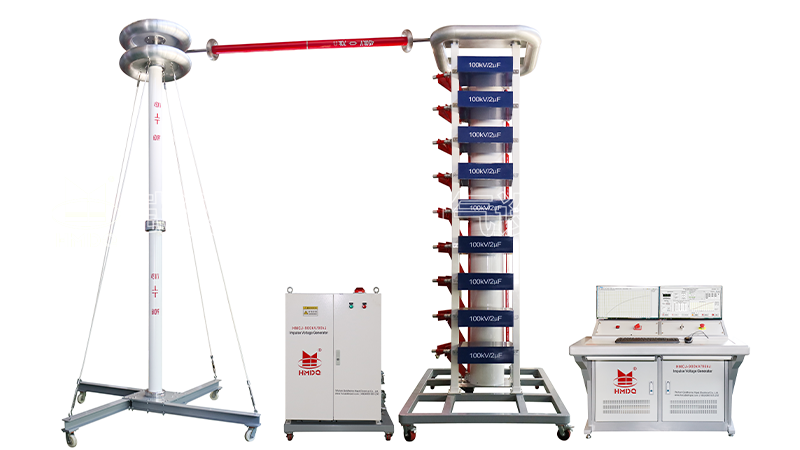

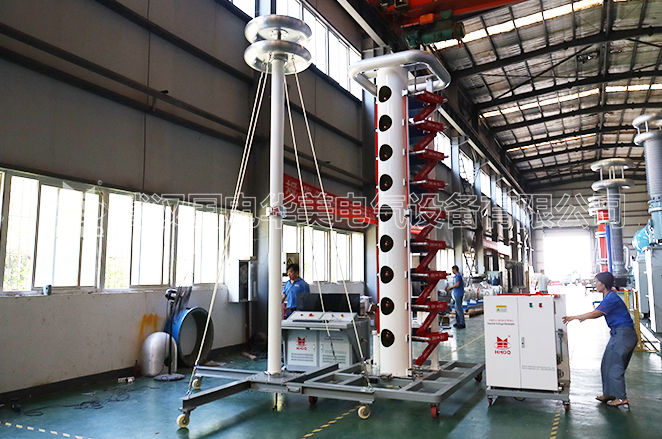

HMCJ-900kV/90kJ 雷电冲击电压发生器

产品简介

本系列雷电冲击试验装置主要用于产生标准雷电冲击电压全波、雷电冲击电压截波、振荡雷电冲击电压波、标准操作冲击电压波、振荡操作冲击电压波、陡波冲击电压波，对绝缘子、空气间隙、套管、电力变压器、避雷器、GIS等输变电设备进行冲击电压试验和其它科学试验。

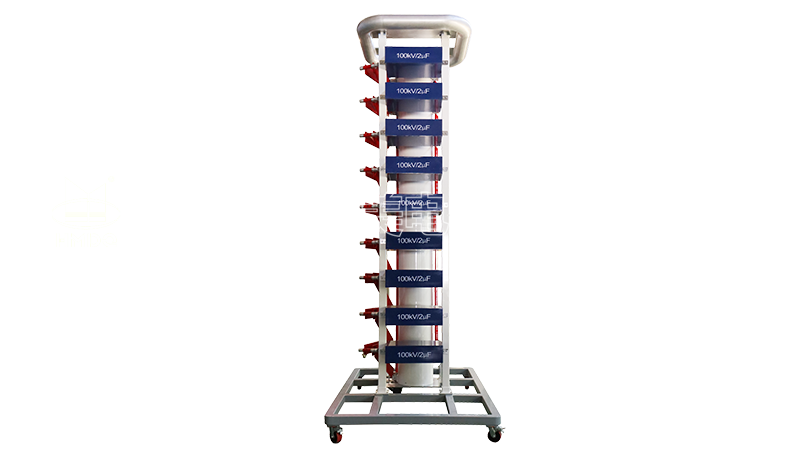

本系列雷电冲击试验装置采用环氧支柱塔式结构，级电压取100千伏。雷电冲击试验装置技术指标先进，结构紧凑，外形美观。

功能特点

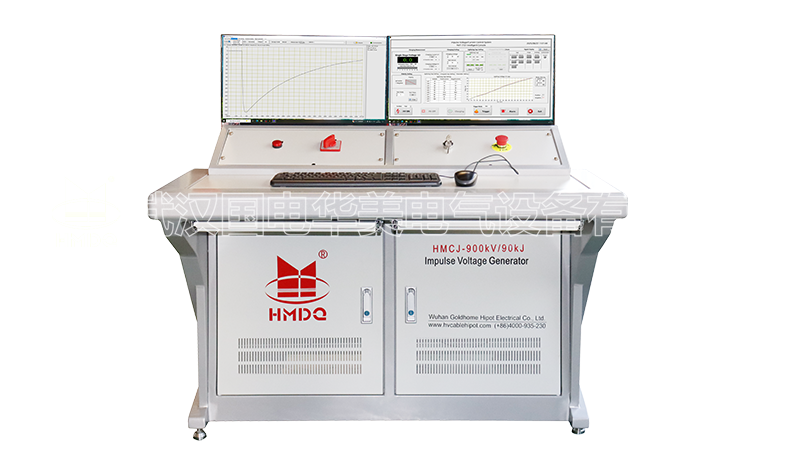

1.冲击测控系统可在操作台显示器上选用不同的子画面进行控制操作。

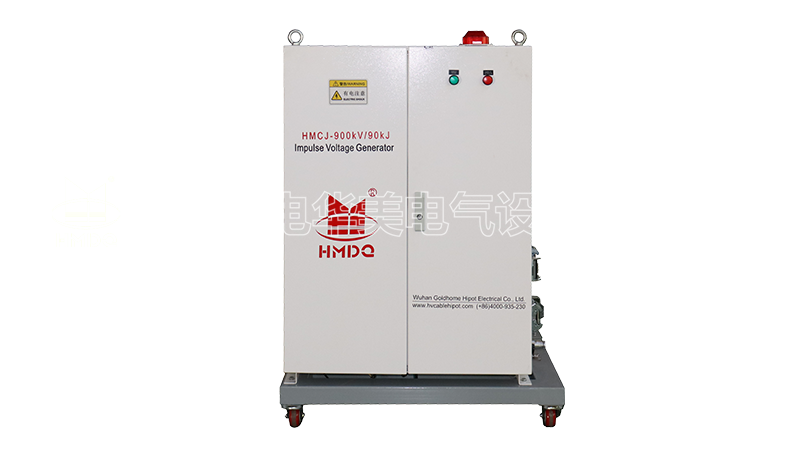

2.充电电压能够自动跟踪设定充电电压值,并显示雷电冲击试验装置的充电变压器低压侧电流及电压值；
3.可以根据试验需求调节正负极性，并显示极性状态；
4.充电变压器正在充电和充电电压值已到的状态；
5.能设定本体各种电压等级下的球距距离值，还可以精确计算出来设定值范围以内的任意球距。

技术参数

1.级电压：±100kV
2.输出电压波形：可产生±1.2/30微秒标准雷电冲击电压全波、截波时间在2至6微秒范围内的雷电冲击电压截波、波头时间不超过15微秒的振荡雷电冲击电压波、±250/2500微秒标准操作冲击电压波、波头时间大于100微秒的振荡操作冲击电压波和各种陡度（例如1000千伏/微秒，2500千伏/微秒）的陡波冲击电压波
3.电压利用系数：当总负荷电容为300～2000微微法时，标准雷电波（包括全波和截波）电压利用系数≥90%。负荷电容为4000PF以下时，标准雷电波的电压利用系数≥85%。
4.使用持续时间：在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。
5.控制部分：可手动控制，恒流充电，充电电压的不稳定度不大于±1%，充电电压与基准电压的偏差不大于±1%，充电电压可调精度为±1%。

参考标准
