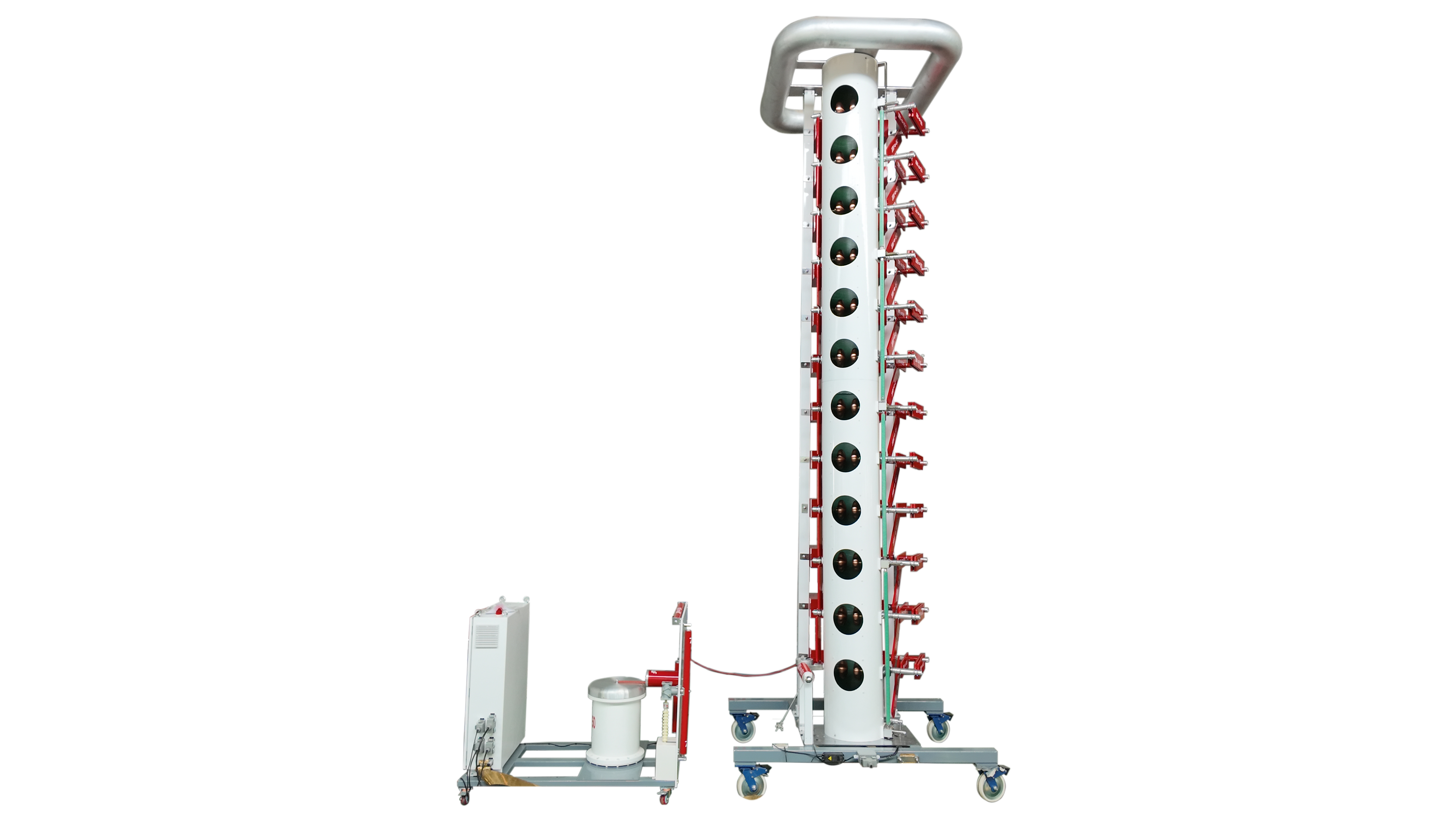

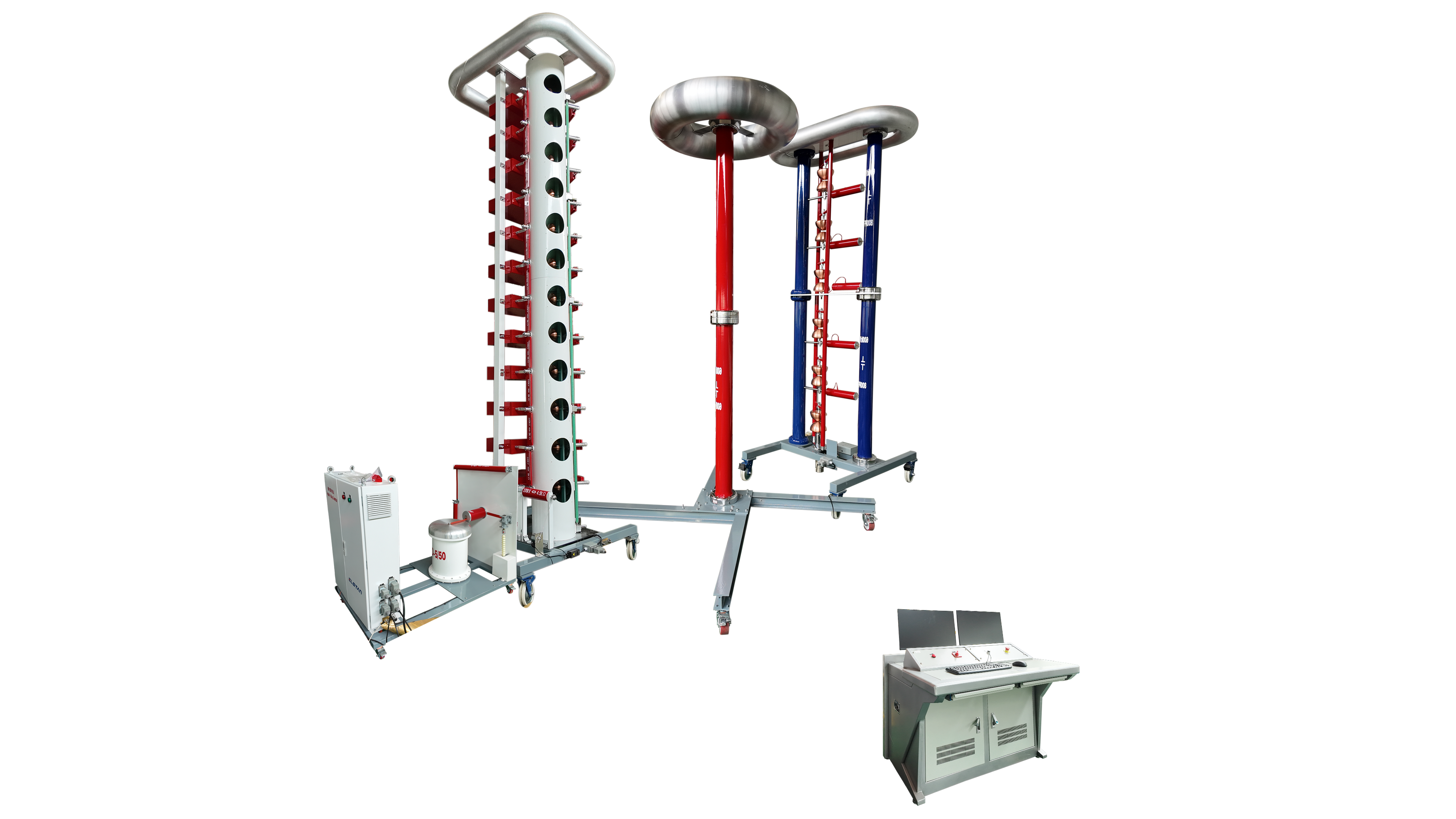

HMCJ HMCJ-1200kV/90kJ雷电冲击电压发生器

技术参数

一、整机主要参数

• 型号：HM-1200kV/90kJ

• 额定电压：1200 kV

• 总级数：6 级

• 级电压：±100 kV

• 单级充电电压：0～100 kV

• 标称能量：90 kJ（手册正文）

• 本体结构：环氧支柱塔式，移动式槽钢底盘

• 球隙球径：Φ200 mm（截断装置）

• 控制驱动：电机驱动

二、输出波形

• 标准雷电冲击电压波：1.2/50 μs

• 雷电截波：截断时间 2～6 μs

• 振荡雷电冲击电压波：波头时间 ≤15 μs

• 标准操作冲击电压波：±250/2500 μs

• 振荡操作冲击电压波：波头时间 ＞100 μs

• 陡波：可产生各种陡度，如 1000 kV/ms、2500 kV/ms

三、电压利用系数

• 雷电冲击全波/截波：负载电容 300～1000 pF 时，利用系数 ≥1.2

• 振荡雷电/振荡操作冲击波：GIS 负载电容 2000～20000 pF 时，利用系数 ≥1.3

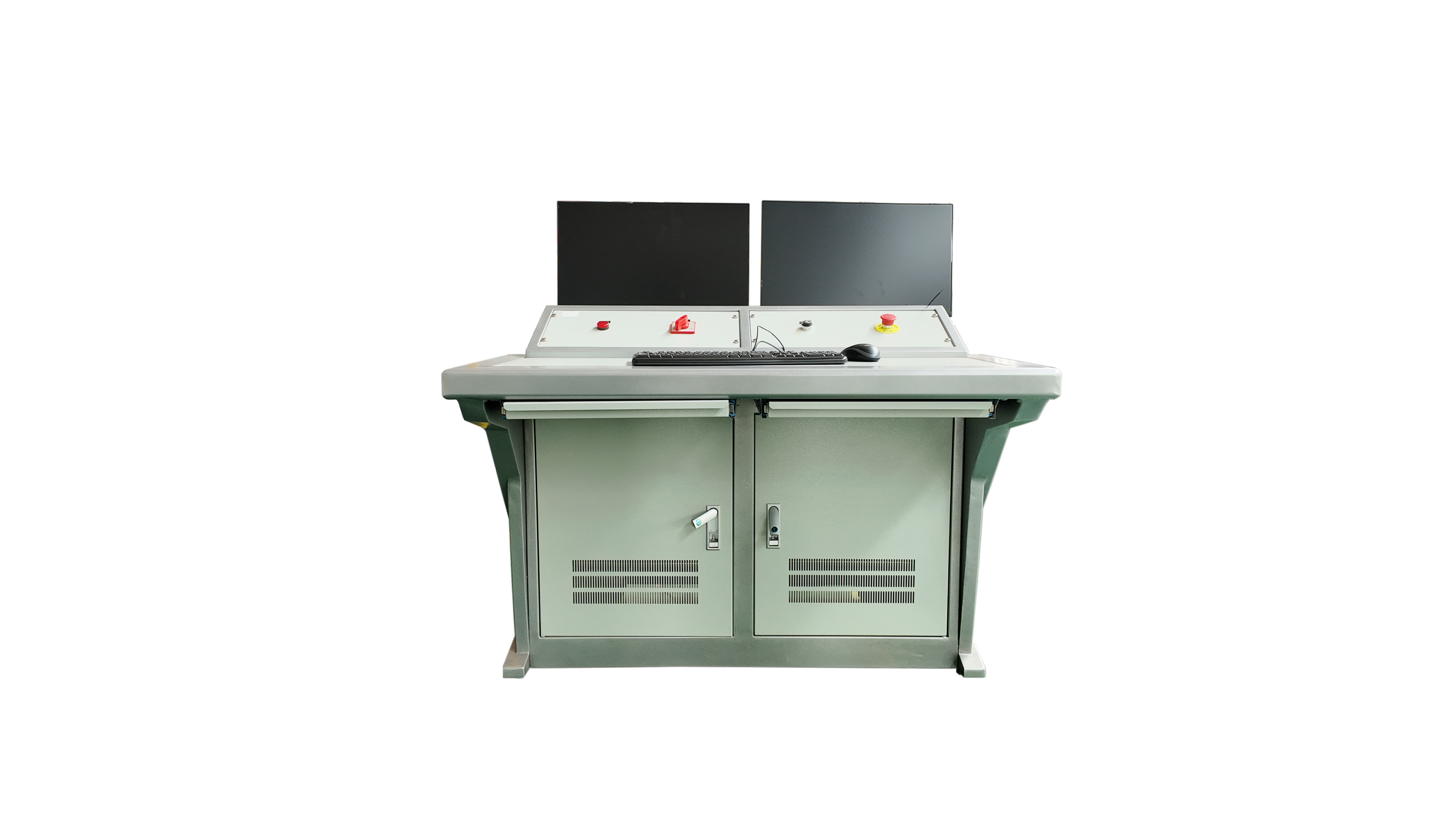

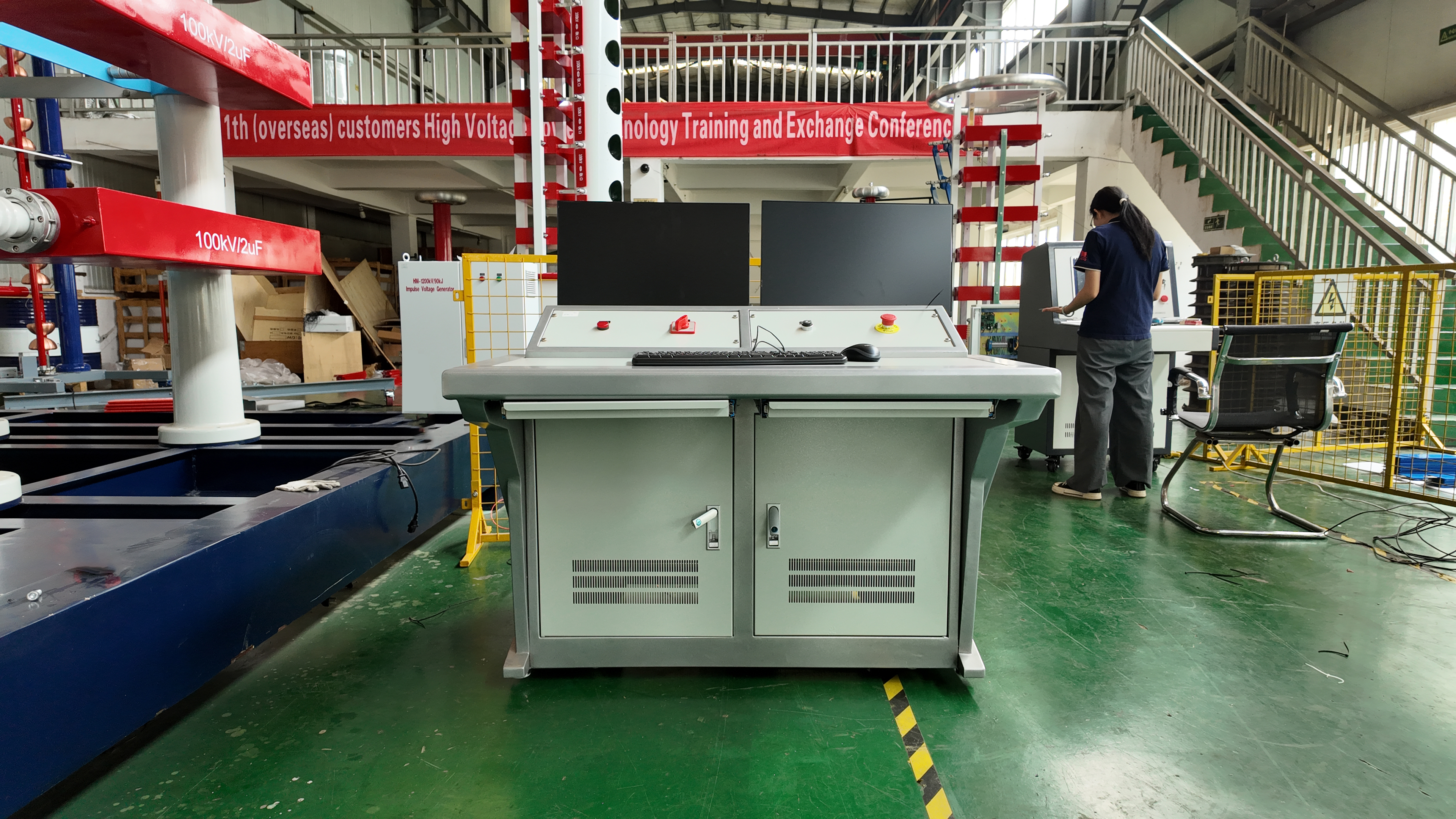

四、运行与控制

• 持续运行：

  • 2/3 额定电压以上：每 120 s 充放电一次，可连续运行

  • 2/3 额定电压以下：每 60 s 充放电一次，可连续运行

• 控制方式：手动控制，恒流充电

• 充电电压不稳定度：≤±1%

• 充电电压与参考电压偏差：≤±1%

• 充电电压可调精度：±1%

• 控制台电压范围：

  • 单节充电电压：0～100 kV

  • 整体电压：0～1200 kV

• 测量精度：充电变压器原边电压/电流、充电电压值、球距值精度 0.5%

五、充电装置

• 充电方式：不对称倍压充电

• 充电变压器：初级 220 V，次级 50 kV，容量 5 kVA，油浸式

• 高压硅整流器：2DL-300kV/300mA

• 保护电阻：约几十千欧

• 自动接地：电磁分离接地结构

六、截断装置

• 额定电压：1200 kV

• 总级数：6 级

• 截断时间：2～6 μs

• 标准偏差：≤±0.1 μs

• 球径：Φ200 mm

• 控制与驱动：电机驱动

七、使用条件

• 海拔：≤1000 m

• 环境温度：-10℃～+45℃

• 相对湿度：≤90%

• 接地电阻：＜0.5 Ω，一点接地

• 环境要求：无粉尘、无腐蚀性气体，清洁干燥

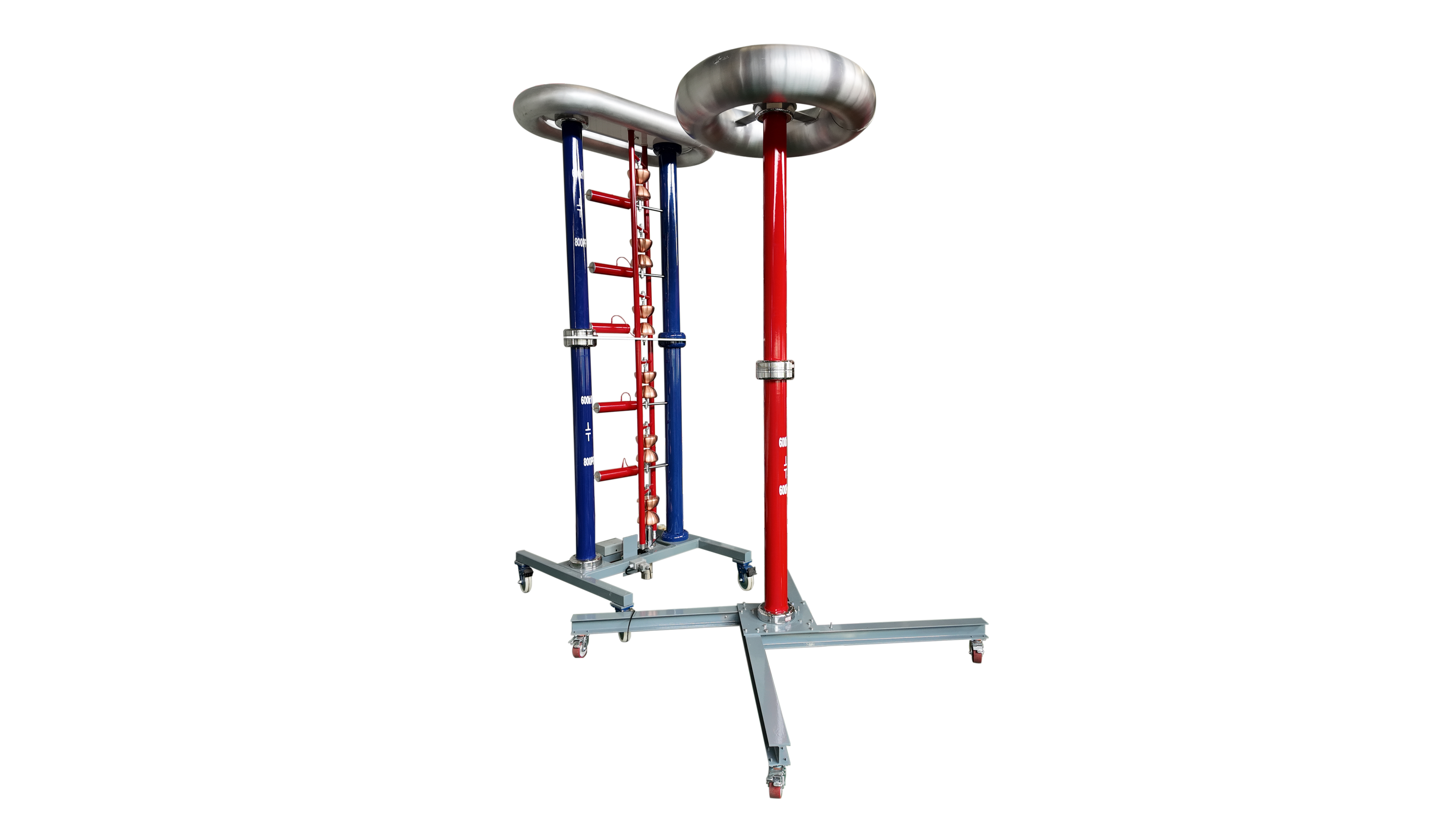

八、测量系统

• 弱阻尼电容分压器

• 分压比偏差：±5%

• 介质损耗：20℃、0.4～0.5Un 下 tanδ≤0.0025

• 低压臂电压：不超过 1000 V

• 满足 IEC76-3、GB311-83 等标准要求

参考标准

DL/T 848.5-2004
