HMZGF 水内冷直流高压发生器

别名:水内冷发电机直流耐压试验装置,水内冷发电机专用泄漏电流测试仪

产品简介

HMZGF水内冷直流高压发生器又称水内冷发电机直流耐压试验装置、水内冷发电机专用泄漏电流测试仪,水内冷直流高压发生器主要用于对水内冷发电机进行泄漏电流试验和直流耐压试验。

HMZGF水内冷直流高压发生器及水内冷发电机专用泄漏电流测试仪采用中频倍压电路。率先应用最新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使水内冷发电机专用泄漏电流测试仪实现了高品质、便携式并能承受额定电压放电而不损坏。

国电华美生产制造的水内冷直流高压发生器具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能。特别适用于电力部门对水内冷发电机进行现场直流耐压试验。

1、由于大型水冷发电机绕组传导电流很大,在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器,无法升压。
2、目前国内的直流高压试验器输出电流一般都在10mA以内,输出电流200mA的高压发生器属于空白。
3、直流试验对一般高压电气设备而言,能发现其绝缘的贯穿性缺陷,而对电机来说,它能独特发现它的局部绝缘缺陷(定子线卷端部绝缘)这是其它试验无法替代的。
4、为能对水内冷发电机组的准确测量泄漏电流,HMZGF系列水内冷发电机专用泄漏电流测试仪特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响,真正测到试品的电流。

功能特点

  1. 水内冷直流高压发生器采用中频倍压回路,率先应用最新的PWM脉宽调制技术和大功率IGBT器件,并根据电磁兼容性理论,水冷内直流高压发生器采用特殊屏蔽、隔离和接地措施,使仪器实现了高品质、便携式,并能承受额定电压放电而不损坏
  2. 水冷内直流高压发生器采用电压大反馈,使电压稳定度大大提高。同时提高了逆变频率,降低了仪器和倍压筒的体积和重量。更便于携带
  3. 数据显示采用用LCD 320×240点阵的大屏幕,自带计时器
  4. 采用美国、日本等高质量元器件和德国制造的国际型机箱,抗干扰能力强
  5. 倍压筒采用德国技术研制,中频变压器经有关专家特殊设计,体积小容量大

技术参数

参数规格 60/300
输出电压(kV) 60
输出电流(mA) 300
输出功率(kW) 18
机箱重量(kg) 38
倍压重量(kg) 14+37
倍压筒高度(mm) 750
电压测量误差 1.0%±2个字
总电流测量误差 1.0%±2个字
漏电流测量误差 ±2.0%(满度)
过压整定误差 ≤1%
电压稳定度 1.0%(随机波动、电源电压变化±10%)
工作方式 额定负载一次连续工作≤5分钟
环境温度 -10℃~40℃
相对湿度 当温度为25℃时不大于90%(无凝露)
海拔高度 2000米以下

参考标准

DL/T 848.1-2004、DL/T 596-2005、DL/T 474.2-2006

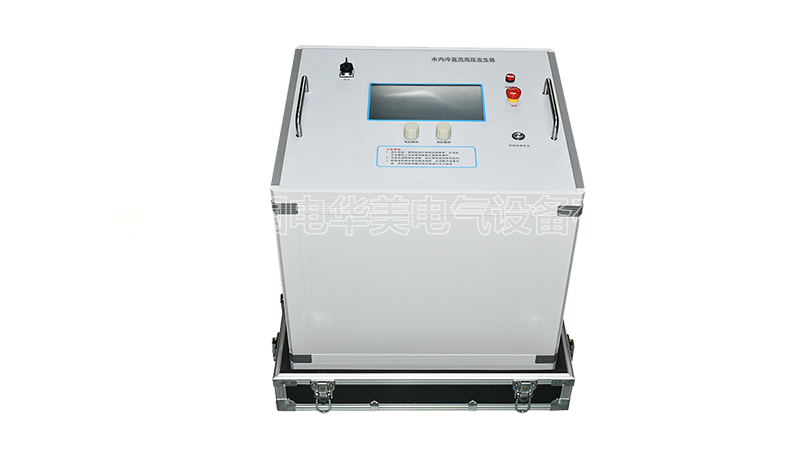

HMZGF 水内冷直流高压发生器

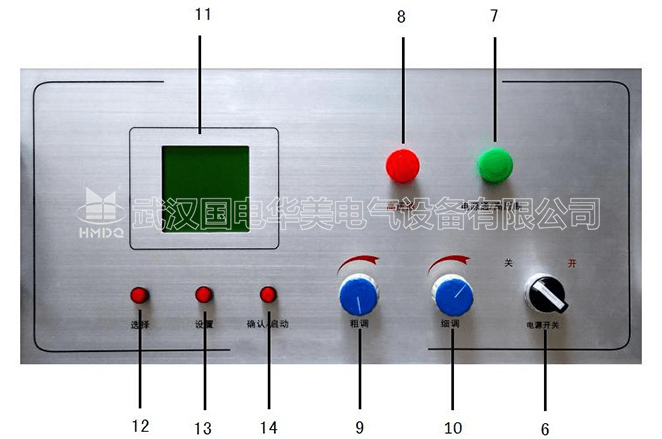

HMZGF 水内冷直流高压发生器 面板示意图

水内冷直流高压发生器

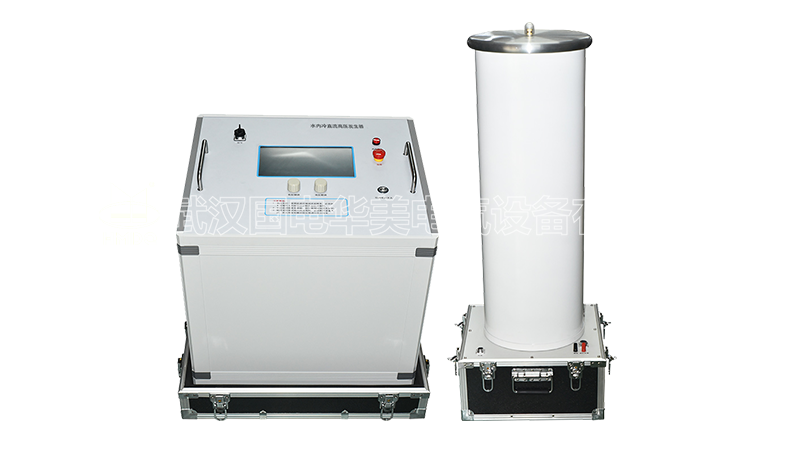

HMZGF 水内冷直流高压发生器


HMZGF 水内冷直流高压发生器 面板示意图

水内冷直流高压发生器
