HMCOP-50kV 超低频高压发生器

产品简介

  1. 超低频高压发生器是进行超低频交流耐压试验的高压测试装置,本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。
  2. 从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的效果,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验。

功能特点

  1. 超低频高压发生器采用最新的变频技术产生的超低频信号,高压输出功率大;
  2. 超低频高压发生器体积小、重量轻、携带方便;
  3. 超低频高压发生器具有电源过流、高压过流、油箱过热等保护功能;
  4. 设置有输出调频装置,其输出频率可分别调整为0.1、0.05和0.02HZ适应;
  5. 不同规格型号电缆和电气设备高压试验的需要;
  6. 电流、电压、波形数据均直接从高压侧采样获得,所以数据准确;
  7. 具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms;
  8. 具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms;
  9. 高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻;
  10. 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应;

技术参数

  1. 输出频率:0.1Hz、0.05Hz、0.02Hz
  2. 测量精度:±(3%满量程+0.5kV)
  3. 电压波形失真度:≤5%
  4. 使用条件:户内、户外
  5. 温度:-10℃∽+40℃
  6. 湿度:≤85%RH
  7. 电源:交流50 Hz,220V±5%

参考标准

DL/T849.4-2004

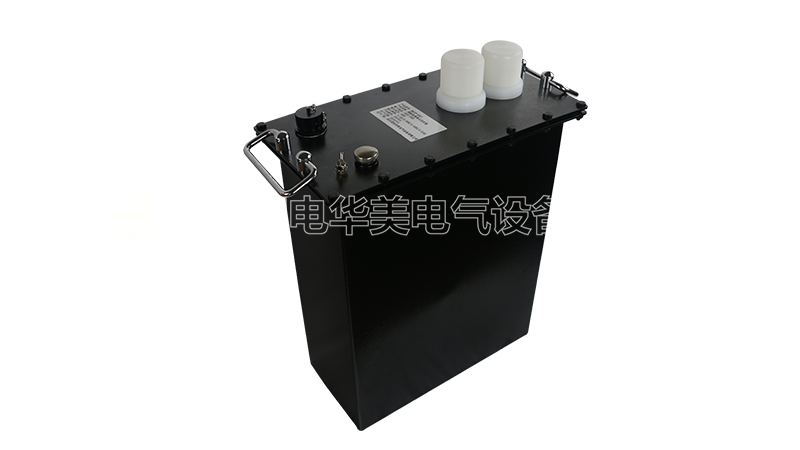

HMCOP 超低频高压发生器

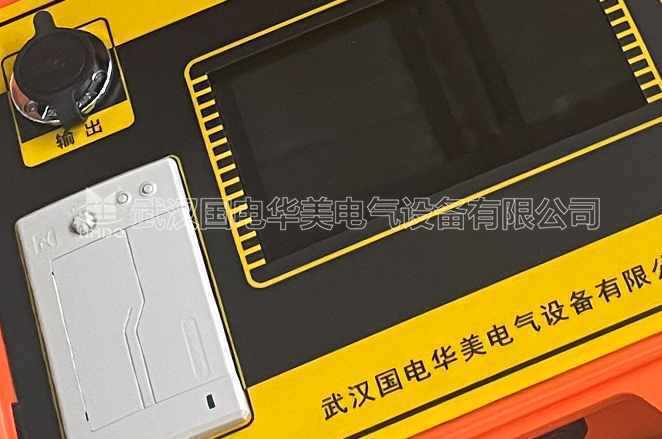

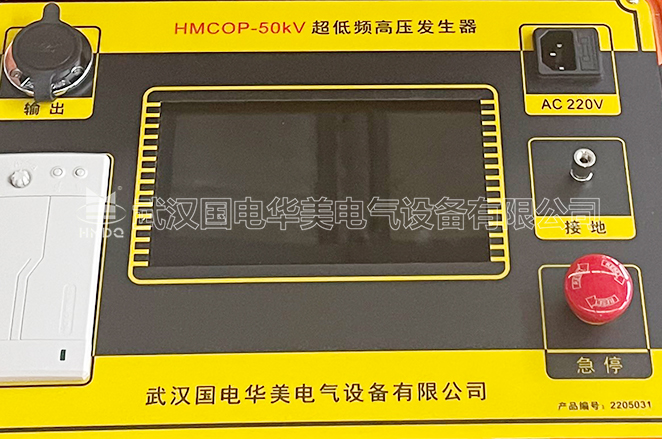

HMCOP 超低频高压发生器 面板细节展示

超低频高压发生器

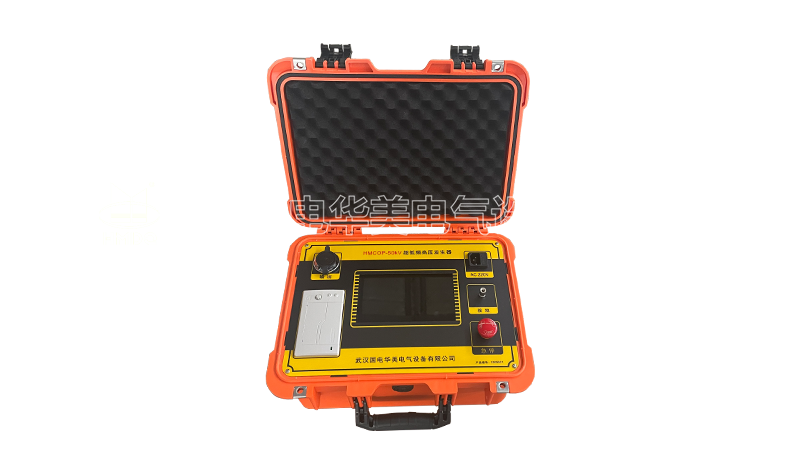

HMCOP 超低频高压发生器

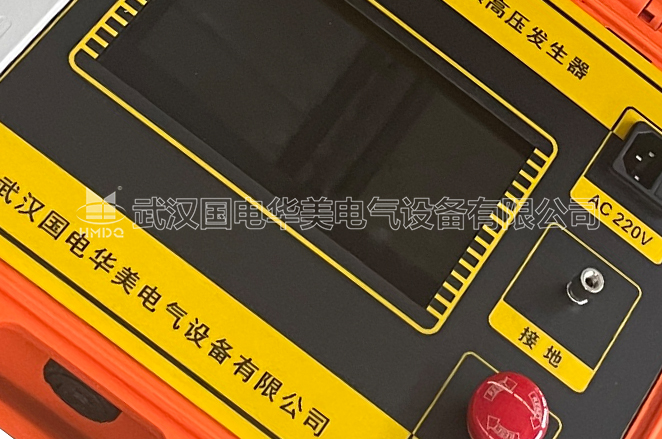

HMCOP 超低频高压发生器 面板细节展示

超低频高压发生器

HMCOP 超低频高压发生器


HMCOP 超低频高压发生器 面板细节展示

超低频高压发生器
