高压电力试验设备解决方案

HMLH-12Y SF6气体回收装置

产品简介

SF6气体作为一种绝缘气体,具有无毒、不可燃,以及良好的绝缘特性,其绝缘强度大大高于传统的绝缘气体,并具有良好的灭弧性,因此广泛应用于SF6电器。由于SF6气体价格昂贵,且在电弧、电火花和电晕放电的作用下,会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。sf6气体回收装置就是为了制造和维修SF6电器设备时,回收和充加SF6气体的一种专用设备。

sf6气体回收装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。

sf6气体回收装置由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器,并能将GIS内的残压回收至53Kpa(绝压),拥有较小的体积,便于移动的放置,拥有较快的抽真空速度,能对回收的SF6气体进行干燥和过滤,还能回充SF6气体至SF6电气设备。

产品别称:sf6气体回收装置

功能特点

  1. 内置相序保护器,无论何时均能免除主机因相序错误而反转的担忧
  2. 所有电气系统均采用优质品牌
  3. 优质的脚轮将极大的保护地面油漆,并减少推动时所需的人工
  4. 整机为风冷,无需外接水源
  5. 内置温度保护系统即使在-20摄氏度下也能正常工作
  6. 内置干燥加热系统,可确保干燥剂饱和之后可通过设备加热活化再生,从而无需更换干燥剂

技术参数

回收 回收初压力≤0.8MPa
回收终压力≤50KPa
回收时间:对初压力0.8MPa的1 m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时
充气 对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa,充气时间小于0.8小时
抽真空 装置极限真空度小于等于10 Pa,对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时
贮存 贮存容器容积0.05m3
名义液态贮存量50kg
最高贮存压力3.8 MPa
净化

对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后:

水份小于60PPM(重量比),油份小于10PPM(重量比)

年泄漏率 ≤1%名义储存量
噪声 ≤75dB(A)声压级
工作环境温度 -10℃- 40℃
电源 交流三相五线制 50Hz 400V±10%
功率 ≤5kW
重量 约545 kg
外形尺寸(长×宽×高) 1450×810×1200mm3

参考标准

DL/T 506-2018

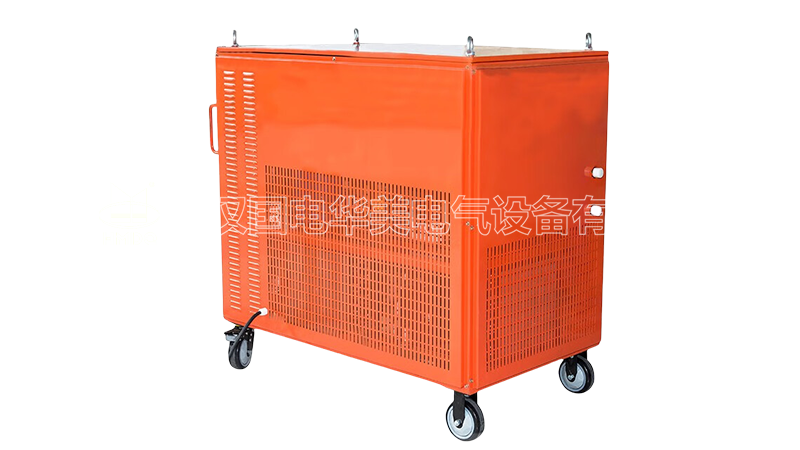

HMLH-12Y SF6气体回收装置

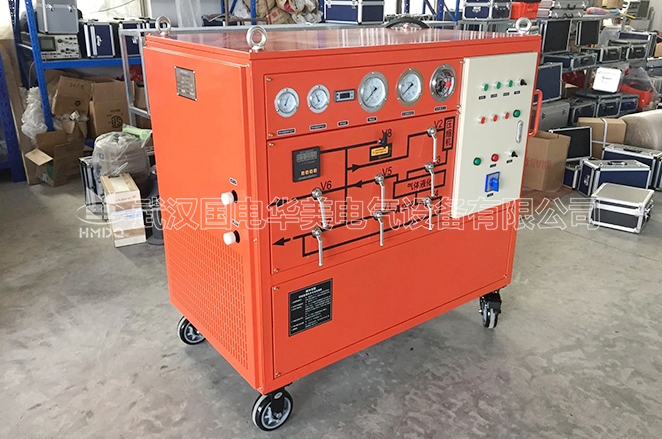

HMLH-12Y SF6气体回收装置 现场试验图

SF6气体回收装置

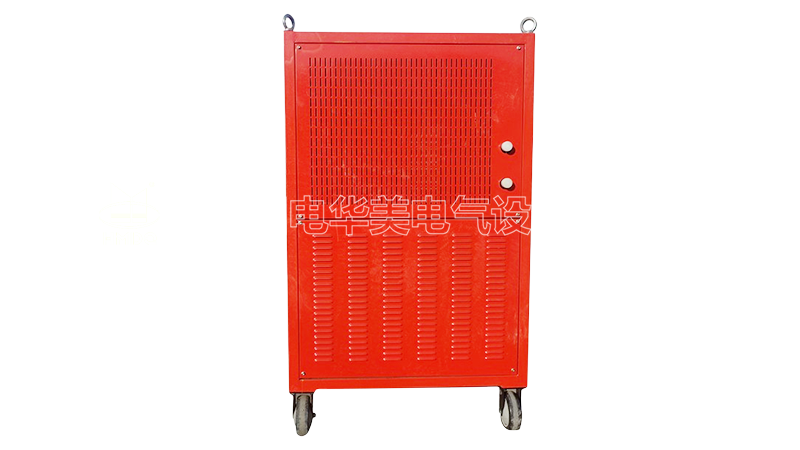

HMLH-12Y SF6气体回收装置

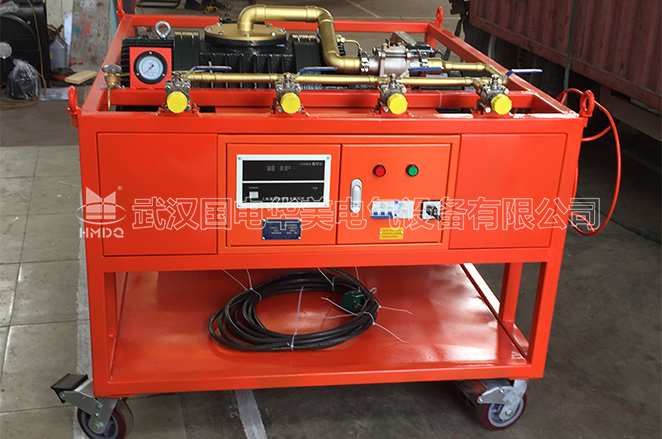

HMLH-12Y SF6气体回收装置 现场试验图

SF6气体回收装置

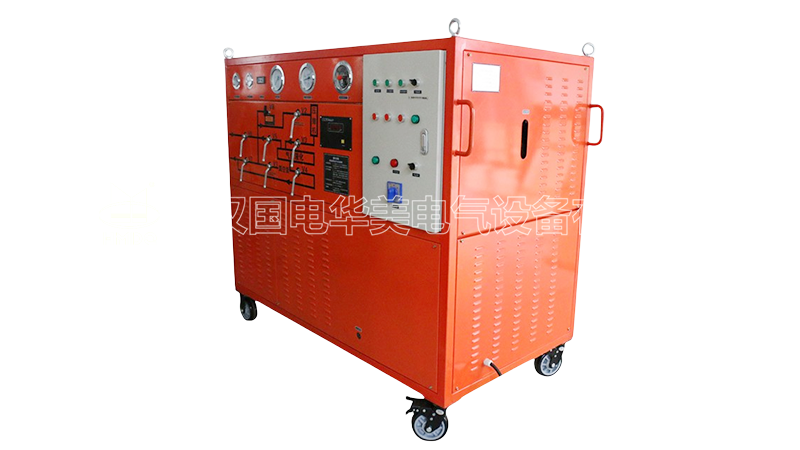

HMLH-12Y SF6气体回收装置

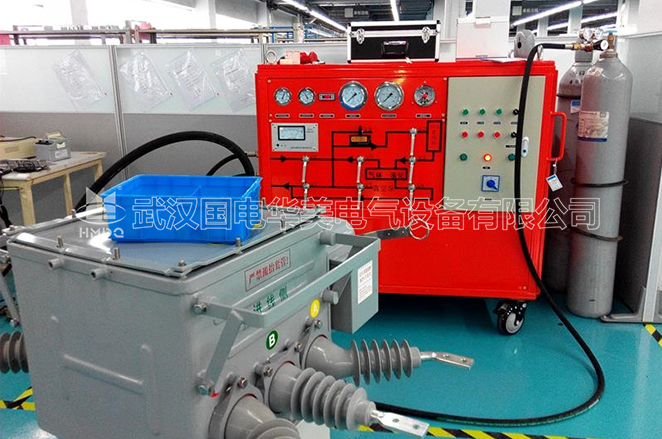

HMLH-12Y SF6气体回收装置 现场试验图

SF6气体回收装置
