高压电力试验设备解决方案

HM3030 全自动SF6密度继电器校验仪

产品简介

HM3030 SF6气体密度继电器校验仪是一种智能化的SF6密度继电器校验仪器,仪器关键器件全部采用原装进口元件,通过高精度压力传感器及高精度A/D、D/A转换器,结合高性能单片机,能自动完成对SF6密度继电器及压力表的校验,能准确测量信号动作时当前温度下的压力值,并自动完成20°C值的换算,能现场打印及存储测试数据以备查阅。仪器具有高精度,高稳定性,高可靠性的特点。

功能特点

  1. 密度继电器校验仪采用高性能单片机进行检测与控制,集成程度高。机电一体化设计,精度高,重复性好,可靠性高。
  2. 配置了单色液晶屏和旋转开关,操作简单、界面美观,所有参数及状态一目了然。
  3. 自动完成压力测量和20℃值转换,从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃温度下的压力、环境温度等。彻底解决了SF6气体密度继电器现场校验难的问题。
  4. 所有测试过程由单片机控制自动完成,不用人工干预。
  5. 汉字报表式打印测试结果,并对试验结果自动计算平均值,生成简单报表。
  6. 能同时存储32页*3共96页试验结果,并具有断电数据保存功能,可随时查询和打印历史测试结果。
  7. 校验过程中无需恒温室,可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。
  8. 配有多种型号过渡接头,大多数型号开关的密度继电器不用拆卸即可进行现场校验。
  9. 检测过程中可以用其他干燥无腐蚀性气体代替SF6气体,耗气少。
  10. 除密度继电器校验功能外,本仪器还具有20℃压力表校验和常温压力表校验功能。
  11. 具有在线修改系统时钟的功能。
  12. 具有在线修改系统压力功能。
  13. 核心元器件采用进口元件,性能可靠,精度高。
  14. 最多能同时测试一组报警信号和二组闭锁信号。
  15. 本产品为便携式工具,使用方便可靠,是SF6密度继电器和压力表现场校验的必备设备。
  16. 带数据上传功能,方便测试记录的提取和打印。

技术参数

测量精度 0.2 F●S
压力显示分辨率 0.001MPa
压力测量范围 0~0.99MPa
温度测量范围 -20℃~80℃
温度测量误差 ±0.5℃
SF6气体排放量 全部校验过程中SF6气体排放量极少
显示方式 工业级7寸全彩高清液晶屏,同时显示实测压力值、20℃ 时的等效压力值
操作方式 触屏
打印方式 阵列式打印
数据存储 最多可存储1000条测量数据
工作电源 24V锂电池供电
整机功耗 ≤20W
主机尺寸/重量 400×320×160(mm3)/ 6.2kg
附件箱尺寸/重量 400×370×200(mm3) / 4.8kg

参考标准

DL/T 259-2012,JB/T 10549-2006

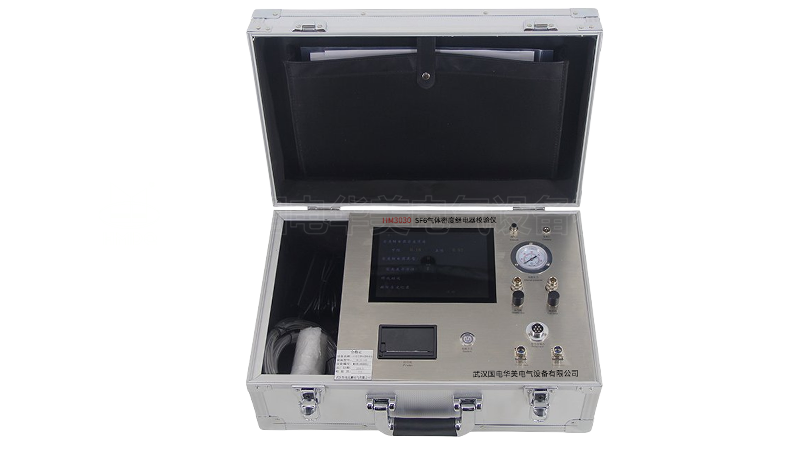

HM3030 全自动SF6密度继电器校验仪


HM3030 全自动SF6密度继电器校验仪 面板细节展示

全自动SF6密度继电器校验仪
