高压电力试验设备解决方案

HMCZK SF6气体抽真空装置

SF6气体抽真空、充气、回收一体机

产品简介

HMCZK SF6气体抽真空充气装置主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门,作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。利用本装置对上述电器产品进行抽真空、回充SF6气体操作,同时本装置亦可用作其它部门抽真空和回充气体的设备

功能特点

  1. 对装置本机以及电器设备、贮罐、抽真空和真空度的测量
  2. 对电器设备中的气体进行回收
  3. 对回收和回充的SF6气体进行干燥、净化处理
  4. 对SF6电器进行充入SF6气体
  5. 对电器中SF6气体进行压缩液态贮存

技术参数

1、回收
回收初压力≤0.8MPa
回收终压力≤50KPa
回收时间:对初压力0.8MPa的1 m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时。
2、充气
对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa,充气时间小于0.8小时。
3、抽真空
装置极限真空度小于等于10 Pa
对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。
4、贮存
贮存容器容积0.015m3
名义液态贮存量50kg
高贮存压力3.8 MPa
5、净化
对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后,水份小于60PPM(重量比),油份小于10PPM(重量比)
6、年泄漏率≤1%名义储存量
7、噪声≤75dB(A)声压级
8、工作环境温度-10°—40℃
9、功率≤5KW
10、电源:交流三相五线制50HZ 380V±10%

参考标准

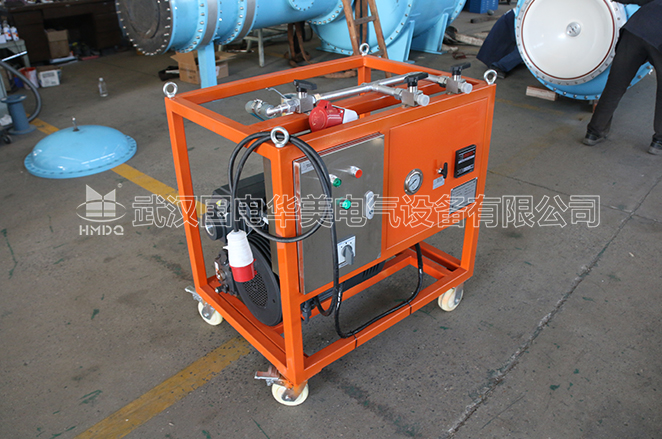

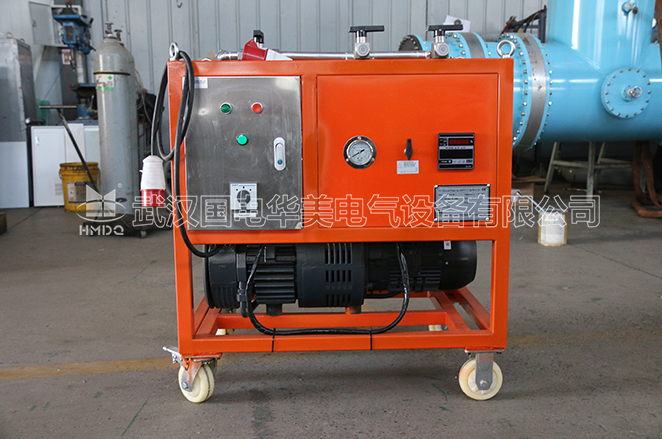

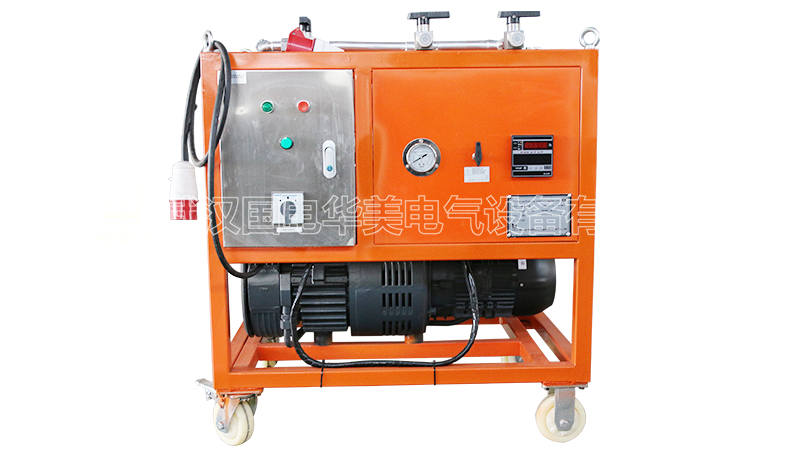

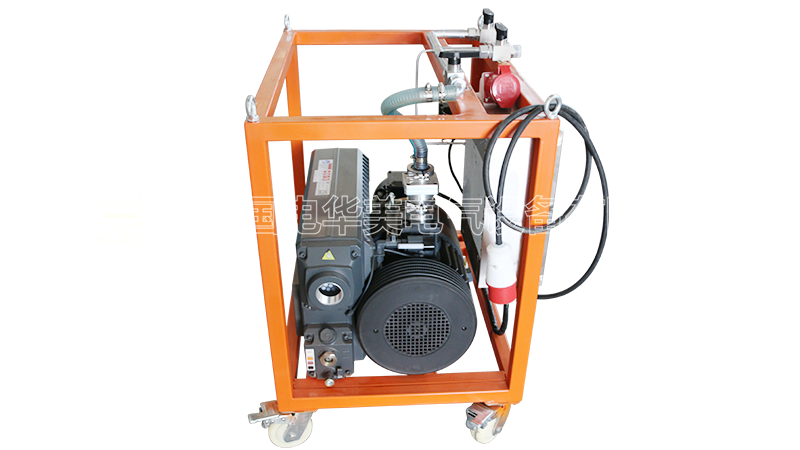

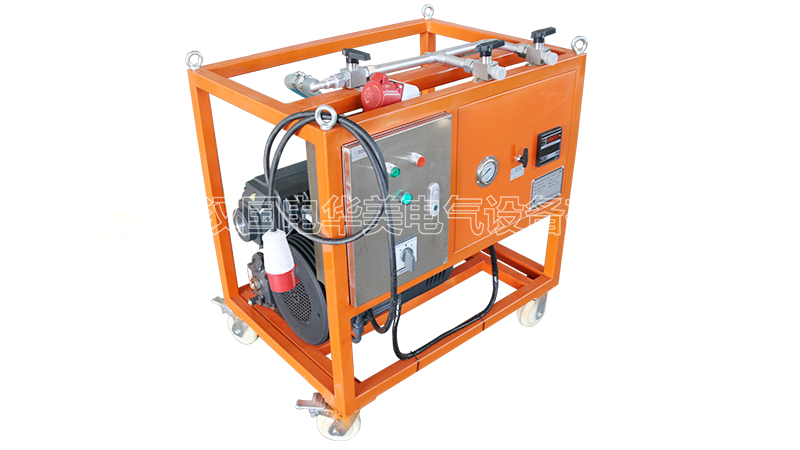

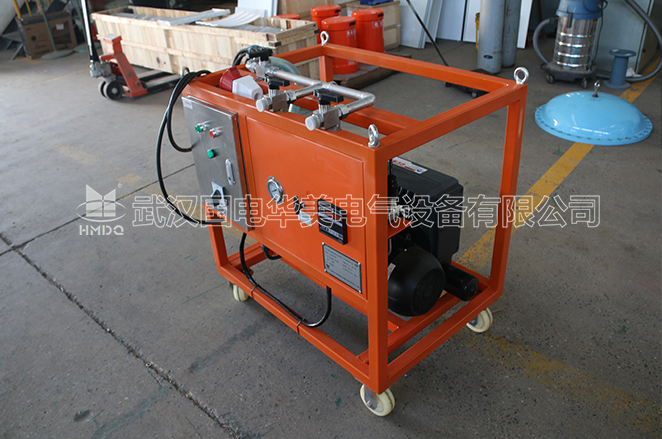

HMCZK SF6气体抽真空装置


HMCZK SF6气体抽真空装置 生产场景图

SF6气体抽真空装置

HMCZK SF6气体抽真空装置


HMCZK SF6气体抽真空装置 生产场景图

SF6气体抽真空装置

HMCZK SF6气体抽真空装置


HMCZK SF6气体抽真空装置 生产场景图

SF6气体抽真空装置
