高压电力试验设备解决方案

HM601 便携式录波分析仪

产品简介

HM601 便携式录波分析仪是针对电力系统应用而开发的瞬态信号记录仪器,仪器内部软件预置了针对发电机调试的试验模板,使用户可以通过记录仪很方便的完成发电机短路特性试验,空载特性试验,励磁系统扰动试验,励磁系统10%阶越试验,灭磁常数测量,自准同期装置校验,机组甩负荷记录等试验。

仪器具有丰富的软件组件使用户可以通过软件组件,进行图形分析,组合运算,有效值计算,交流功率计算,三相对称性分析,频谱分析,谐波分析,曲线相关性分析,图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告,也可以通过软件生成JPG图片导出,以方便用户对试验结果进行深入的分析和处理。

仪器具有12路模拟量输入,12路有源开关量输入和3路开出量信号,采样频率可达100KHZ,基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离,以避免试验中不同电位点的连接问题导致被测系统发生故障。

功能特点

  1. 仪器具有功能强大的软件系统,软件系统实现的功能主要包括数据采集,数据压缩存储,波形分析与统计,图形绘制工具,频谱分析工具,波形组合运算工具,谐波分析,有效值计算,功率计算,三相对称性分析,相量图工具等。其特性可概括如下:
  2. 实时绘制试验曲线,并且提供多种曲线分析工具,使用户可以对曲线进行任意缩放和定位操作
  3. 可以对当前示波器中的图形进行编辑,包括自由标识,颜色变换等,以方便试验报告的制作
  4. 提供了频谱分析工具使用户可以方便的获取信号的频谱图形
  5. 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线
  6. 提供了谐波分析工具,可以对采集的信号进行谐波分析,谐波次数为1024次
  7. 组合运算工具使用户可以对所采集的信号进行加,减,乘,除和积分等运算
  8. 计算选定通道信号的有效值,功率
  9. 对选定的三相信号进行功率和对称性分析
  10. 绘制选定信号的相量图
  11. 通过软件选择通道信号类型:直流瞬时值或者交流有效值
  12. 内置了发电机三相短路特性曲线,空载特性曲线,励磁系统扰动试验,灭磁时间常数,频率电压特性,甩负荷试验,自准同期试验的标准试验模板,软件自动计算试验结果参数。
  13. 仪器能够自动生成WORD试验报告,Excel试验报告
  14. 试验报告对曲线进行自动标识,使试验报告制作实现完全自动化
  15. 所有采样通道的名称和单位都可以重新定义
  16. 各种试验的试验环境设置和仪器设置自动保存
  17. 自动计算各种试验模板的试验参数
  18. 简单方便的通道滤定方式
  19. 使用U盘或移动硬盘等存储设备方便的导出试验数据
  20. Windows XPE操作系统,可以实现软件系统自我保护与恢复,防止攻入与侵蚀
  21. 采用防抖动处理,避免用户错误操作

技术参数

  1. 2路低电压/电流模拟量采集,电压输入范围-10V~10V,-200V~200V, - 400V~400V,电流输入范围-20mA~20mA
  2. 电压通道输入范围,电压或电流信号类型选择,通过软件选择
  3. 信号采集误差:     -400V~400V        误差<0.5V
                                 -200V~200V        误差<0.2V
                                 -10V~10V           误差<0.01V
                                 -20mA~20mA    误差<0.02mA
  4. 12路有源节点开关量测量通道
  5. 分体式机箱结构,操作终端使用户可以更方便控制试验和分析数据
  6. 2个USB口用于数据下载或键盘/鼠标输入
  7. 12.1寸大彩屏显示,触摸屏方式实现人机交互
  8. 仪器自带32G数据存储空间
  9. 采样通道输入阻抗    -10V~10V电压档位          输入阻抗820kΩ
                                   -200V~200V电压档位      输入阻抗820kΩ
                                   -400V~400V电压档位      输入阻抗820kΩ
                                   -20mA~20mA电流档位    输入阻抗50Ω
  10. 电源输入:AC220V  50HZ  ±10%
  11. 功耗:<90W
  12. 重量:<15KG

参考标准

GB 50150-2006,DL/T 849.6-2004

HM601 便携式录波分析仪

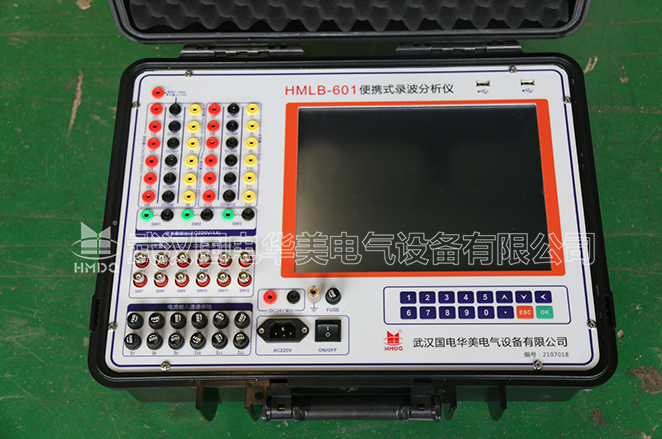

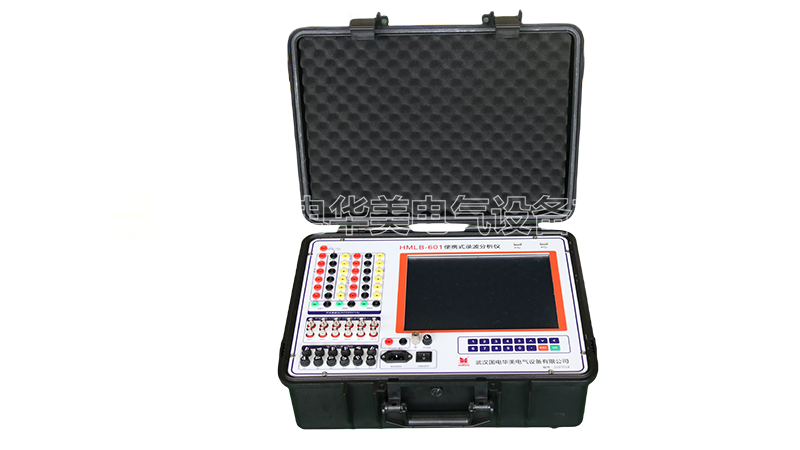

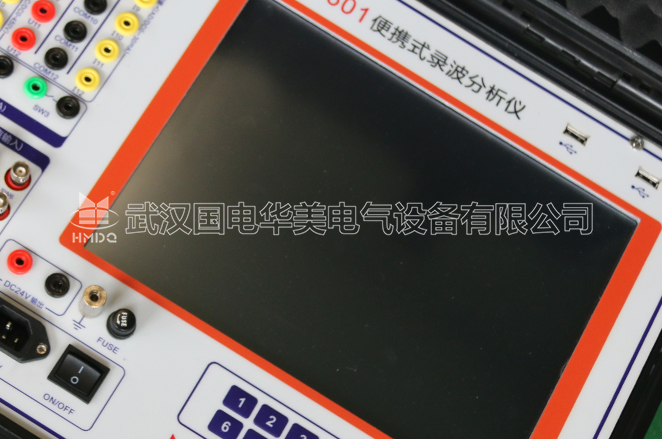

HM601 便携式录波分析仪 原图实拍

便携式录波分析仪

HM601 便携式录波分析仪


HM601 便携式录波分析仪 原图实拍

便携式录波分析仪

HM601 便携式录波分析仪

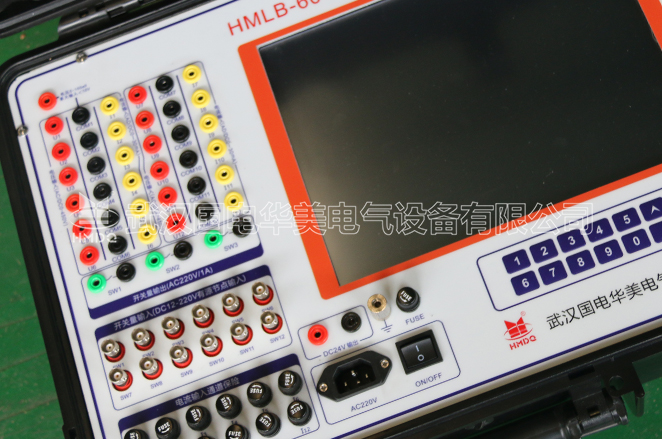

HM601 便携式录波分析仪 原图实拍

便携式录波分析仪
