HM5009S 发电机特性综合测试系统

产品简介

HM5009S 发电机特性综合测试仪是专门为完成发电厂发电机组大修后电气启动试验而设计的,它可完成发电机的各种特性曲线(发电机空载、短路、灭磁、零起、±10%阶跃、频率试验以及励磁机的负载试验等)的实时测量和分析,具有测量信号多、精度高等特点。


功能特点

  1. 采用标准接口,以适应各类电厂(火力发电厂、水力发电厂、核能发电厂等)的需要。
  2. 可进行自动采集数据,也可进行交互式采集数据。
  3. 实时绘制特性曲线,使测试更直观。
  4. 可进行波形对比,将实测数据和历史数据进行同坐标对比,以利于判断。
  5. 检测数据稳定、精确、可靠,从而能正确判断电机的检修情况,以确保发电机正常运行。
  6. 采用图表输出方式,更易于分析判断和存档。
  7. 采用工控机主板,大屏幕液晶显示器与测试单元一体化设计,可靠性更高
  8. 本系统程控化程度高,大大降低了测试复杂度,提高了工作效率和安全性。
  9. 六路电压信号处理采用先进的电磁感应、光电隔离原理,测试精度高,响应时间快、性能稳定。输入与输出完全隔离,隔离电压大于3KV,过载能力可持续2倍于标称电压(3相150V、3相750V),输入阻抗大于150KΩ(或750 KΩ)。
  10. 三路电流信号处理采用钳式电流传感器,现场接线方便、安全,测试精度高,响应时间快、性能稳定。输入与输出完全隔离,隔离电压大于3KV,可持续过载能2倍于标称值,瞬时20倍60秒过载。

技术参数

1、12路信号的接入特性:
0∽150V交流电压       3 组       (定子二次电压)
0∽750V交流电压       3 组       (励磁机定子二次电压)
0∽10mA交流电流       3 组       (定子二次电流经钳式电流传感器)
0∽±75mV直流电压     2 组       (发电机转子电流)
0∽±1000V直流电压    1 组       (发电机转子电压)
2、精度:
   12路信号精度 0.5级
   A/D采样12位,速率125kHz
3、响应时间:≤20ms
4、2个USB接口:数据导出使用
5、启动方式:手动;自动
6、电源:AC220±10%
7、仪器外型:330×310×202、仪器重量:15kg
四、测试准备

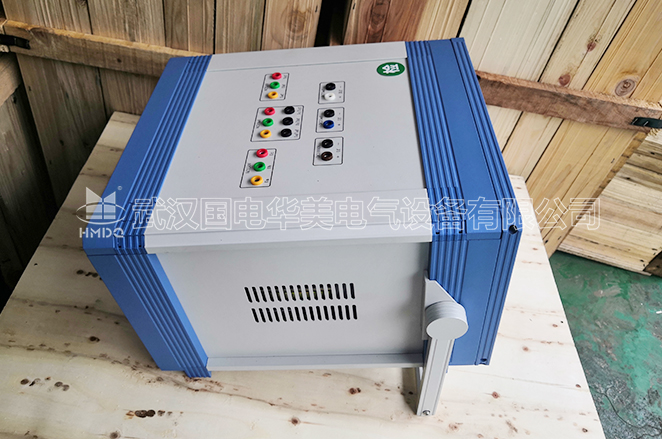

信号接入是在仪器的盖板上。接线端子布局及定义如下图
①:发电机定子电压接入端子。
②:发电机定子电流和主励磁机定子电流复用端子。该信号通过随机提供的钳式电流传感器接入,不能将定子二次电流直接接入。
③:主励磁机定子电压接入端子。
④:发电机转子电压接入端子。
⑤:发电机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。
⑥:主励磁机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。
对于Uf、If、Ilf三个信号一定要注意正负方向。不用的直流参数通道用短路线短接。
用钳式电流传感器卡在发电机(或主励磁机)定子的二次电流接线上,按照不同相Ia、Ib 、Ic将钳子的引线分别接在Ia、Ib、Ic信号接口上。
仪器后面板上的接地端子通过连线接入系统地。

参考标准

GB/T 2820-1997;GB/T 13032-91

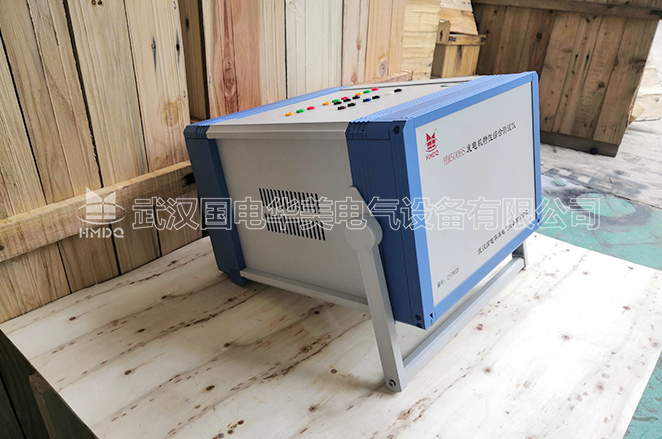

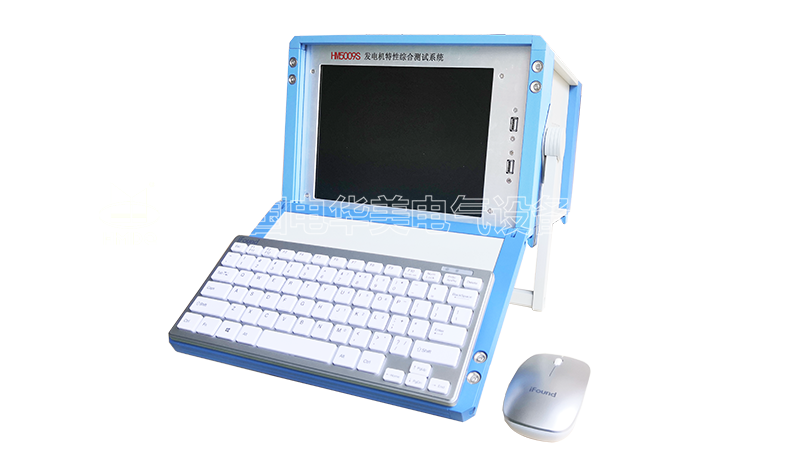

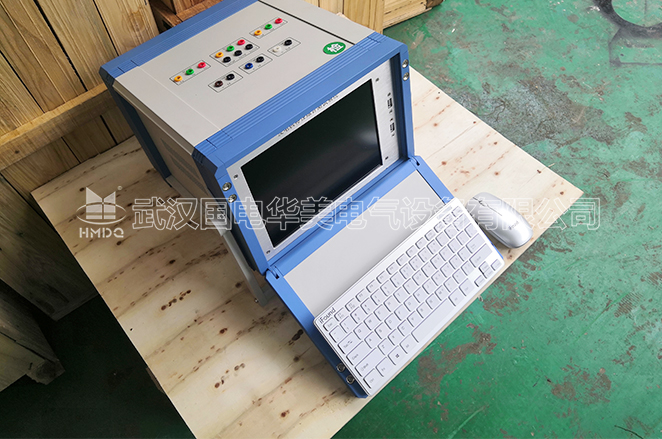

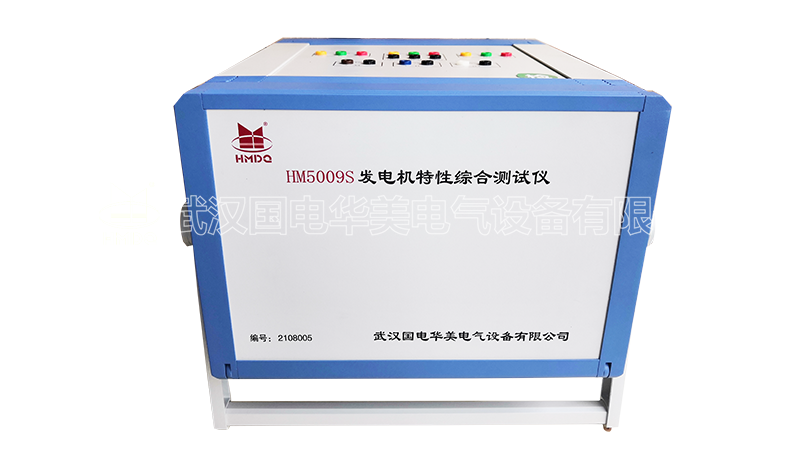

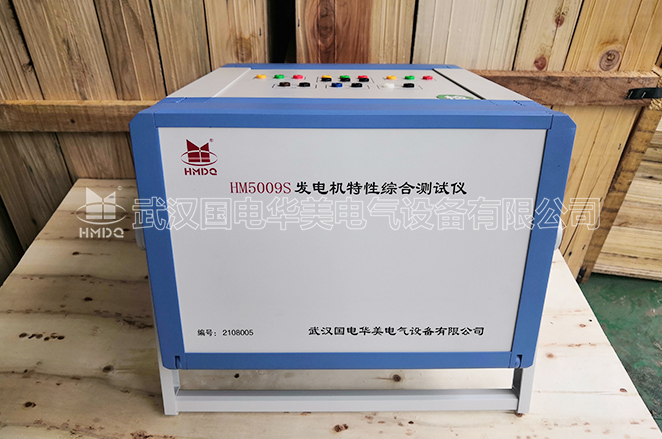

HM5009S 发电机特性综合测试系统


HM5009S 发电机特性综合测试系统 原图实拍

发电机特性综合测试系统

HM5009S 发电机特性综合测试系统


HM5009S 发电机特性综合测试系统 原图实拍

发电机特性综合测试系统

HM5009S 发电机特性综合测试系统


HM5009S 发电机特性综合测试系统 原图实拍

发电机特性综合测试系统

HM5009S 发电机特性综合测试系统


HM5009S 发电机特性综合测试系统 原图实拍

发电机特性综合测试系统

HM5009S 发电机特性综合测试系统


HM5009S 发电机特性综合测试系统 原图实拍

发电机特性综合测试系统
