高压电力试验设备解决方案

HMRQ-H 全自动电容电桥测试仪

产品简介

HMRQ-H全自动电容电桥测试仪主要用于对无功补偿装置的高电压并联电容器组进行测量。

随着我国电力事业的发展,电容器补偿装置得到前所未有的发展,但随之而来的是电容器事故率的大幅上升,并出现过严重的群伤事故。为预防并联电容器事故发生,保障电网安全、可靠运行,国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要“定期进行电容器组单台电容器电容量的测量,推荐使用不拆连接线的测量方法,避免因拆装连接线导致套管受力而发生套管漏油的故障”。

本仪器针对变电站现场高电压并联电容器组测量时存在的问题而设计,并参考 GB3983.2-1989《高电压并联电容器》和 DL/T840-2003《高压并联电容器使用技术条件》等国家标准而专门研制,主要是对无功补偿装置的高电压并联电容器组进行测量。

本仪器采用新一代高速混合微处理器,高度集成化,同步采集被试品的电压信号和电流信号,自动计算电容值和无功功率等值。现场测量电容器无需拆除连接线,简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容值、总电容值和其它参数,极易判别电容器的品质变化及器件间连接导体故障。同时本仪器还带有数据存储和 USB 通信功能,无需现场抄写数据,确保测量数据完整。

产品别称:电力电容测试仪、电力电容器测试仪、电容电桥、数字电容电桥测试仪、全自动电容电感测试仪、配电电网电容电桥测试仪、全自动电容测试仪、全自动电容量测试仪、全自动电容量测量仪、电容电桥测试仪




功能特点

  1. 不拆线测试:仪器配备大电流高精度电流钳,现场测量电容器无需拆除连接线,简化试验过程、有效提高工作效率、避免损害电力设备。
  2. 高度智能化:三相测试完成后,自动计算每相电容值和总电容值、无功功率等参数,简单直观,减轻测试人员负担。
  3. 四端测量:采用四端测量技术,测量精确,测试重复性好。
  4. 自动补偿:电流自动分段补偿,电流全量程线性化,提高仪器测量精度。
  5. 存储功能:仪器最大存储 400 条数据,具有历史数据查询功能。
  6. USB 通信:USB 通信功能,配合 PC 机软件,实现数据分析、保存、打印并生成完备测试报告,便于数据集中管理。
  7. 大尺寸触摸屏:7寸大屏幕真彩触摸液晶显示屏,界面直观,操作简单。
  8. 温度监测:监测环境温度,便于记录不同温度下电容器的电容值。

技术参数

技术参数

电容测量范围及准确度 电容量测量范围:0.1uF~3300uF
准确度:±(读数×1%+0.005uF)
分辨率:0.001uF
供电和试验电源
仪器供电电源 交流 220V±10%,50Hz
输出电压(开路) 交流 23V±10%,50Hz(电容)
最大输出电流 20A
输出短路保护 自动
工作条件、外形尺寸和仪器重量
环境温度 -10℃~+40℃
相对湿度 ≤90%
主机体积 400×290×175mm3 质量: 9.5kg
附件箱体积 340×260×135mm3 质量:3.6kg

参考标准

DL/T 846.12-2016

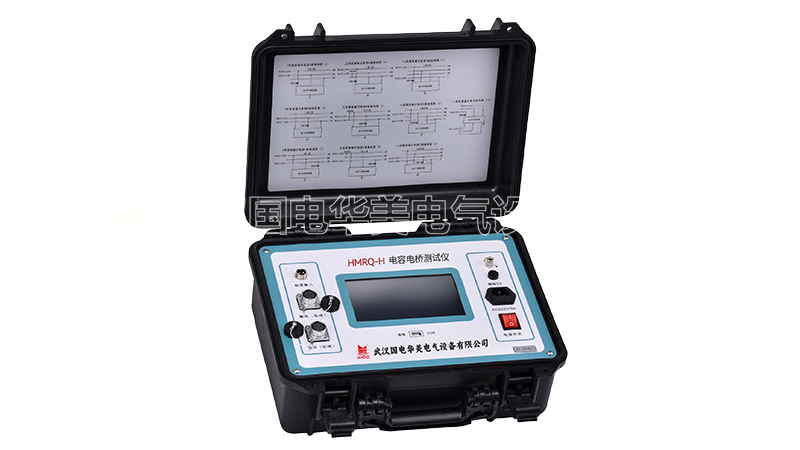

HMRQ-H 全自动电容电桥测试仪

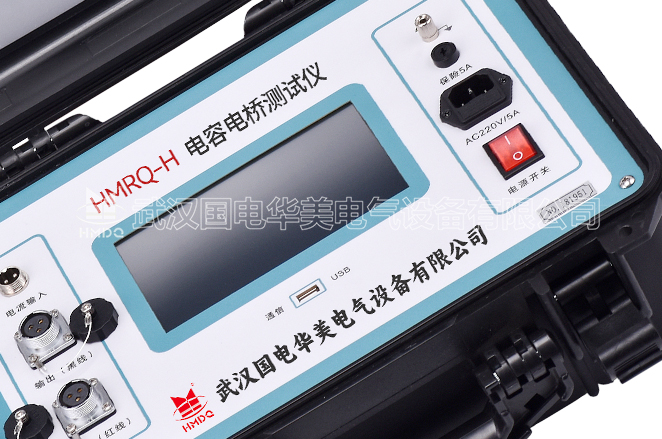

HMRQ-H 全自动电容电桥测试仪 面板细节展示

全自动电容电桥测试仪

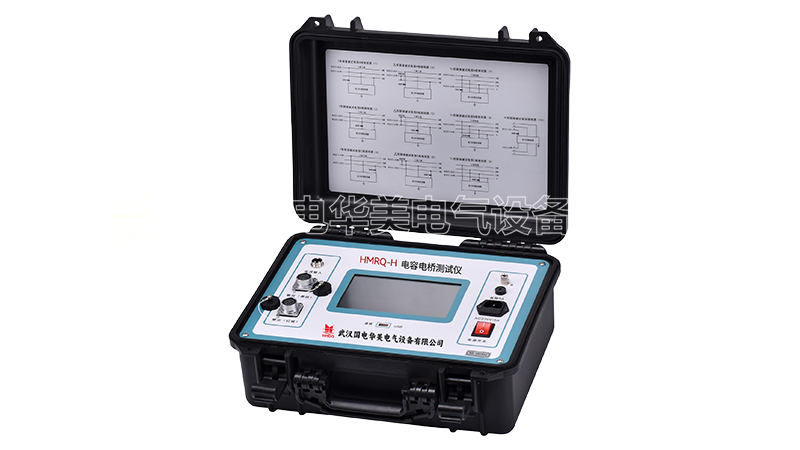

HMRQ-H 全自动电容电桥测试仪

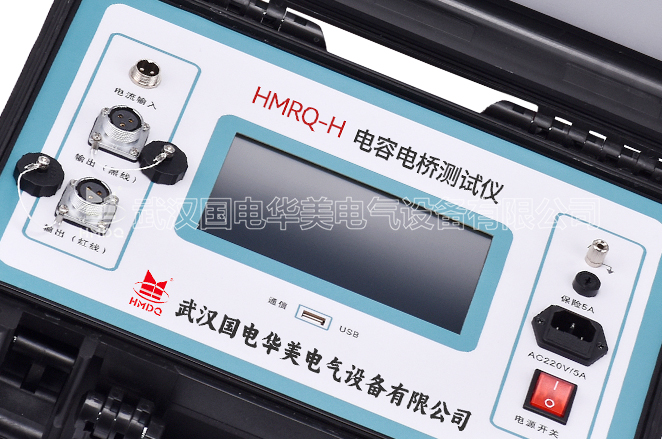

HMRQ-H 全自动电容电桥测试仪 面板细节展示

全自动电容电桥测试仪

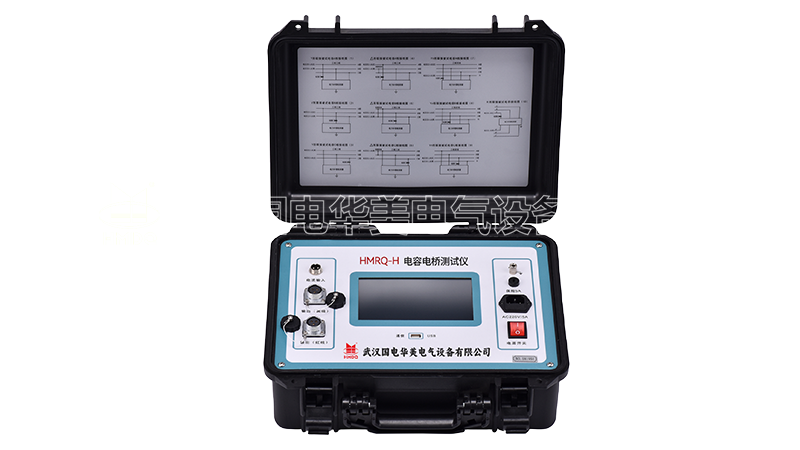

HMRQ-H 全自动电容电桥测试仪

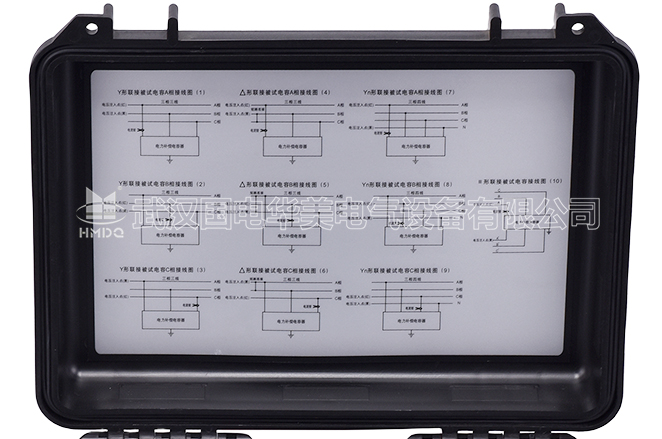

HMRQ-H 全自动电容电桥测试仪 面板细节展示

全自动电容电桥测试仪
