高压电力试验设备解决方案

HMCI-H 全自动电容电流测试仪

产品简介

HMCI-H全自动电容电流测试仪针对测量配电网电容电流时存在的问题而专门研制,测量配电网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法,但是在现场最受欢迎和使用较频繁的还是使用中性点电容法。
全自动电容电流测试仪采用信号注入法原理,直接从PT的二次侧开口三角处注入异频信号,适用于3-66k V中性点不接地系统电容电流的测量。
为了贯彻执行配电网关于电容电流的相关标准,正确选用、安装和使用消弧线圈设备,确保设备安全可靠运行,都必须准确测量配电网的电容电流。
全自动电容电流测试仪,直接从PT的二次侧测量配电网的电容电流,与传统的测试方法相比,该仪器无需和一次侧打交道,因而不存在试验的危险性,无需做繁杂的安全措施和等待冗长的调度命令,只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
由于从PT开口三角处注入的是微弱的异频测试信号,所以既不会对继电保护和PT本身产生任何影响,又避开了50Hz的工频干扰信号,同时测试仪的输出端可以耐受100V的交流电压,若测量时系统有单相接地故障发生,亦不会损坏PT和测试仪,因而无需做特别的安全措施,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠。
该测试仪采用大屏幕液晶显示,中文菜单,操作非常简便,且体积小、重量轻,便于携带进行户外作业,接线简单,测试速度快,数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率。

功能特点

  1. 特别适用于运行不平衡的环境和煤矿矿系统。
  2. 检测结果准确、可靠,实际测量误差在2%左右。
  3. 操作方便、准备就绪后测试仪自动完成所有操作。
  4. 声音提示,防止误操作,有效保证测量安全

技术参数

测量范围 对地总电容 ≤120μF(三相对地) 工作电源 AC 220V ± 10%    50 Hz ± 1%
电容电流 电 容 电流 ≤1400 A(66kv系统)
电 容 电流 ≤760 A(35kv系统)
电 容 电流 ≤220 A(10kv系统)
电 容 电流 ≤130 A(6kv系统)
测量精度 0.5μF~1μF   ±10%±5个字
1μF~90μF    ±5%
90μF~120μF  ±10%
环境温度 -10~50℃ 相对湿度 ≤90%
外形尺寸 310× 300×170 mm 重量 10 kg
显示方式 大屏幕液晶示屏全汉字输出,面板式热敏打印机

参考标准

DL/T 846.12-2016

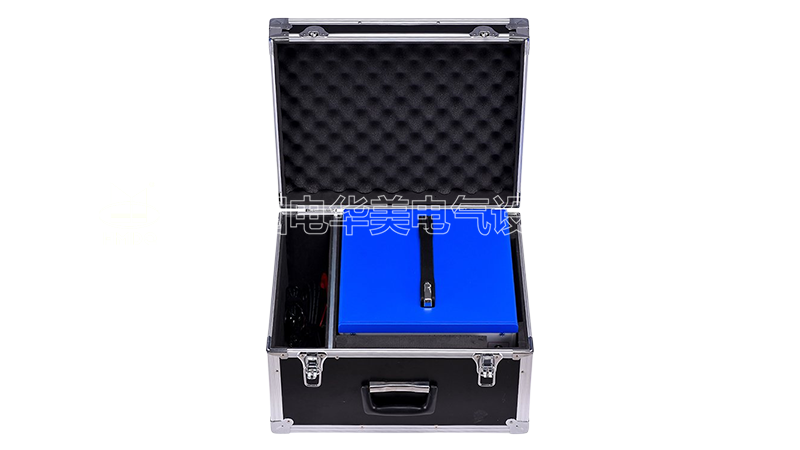

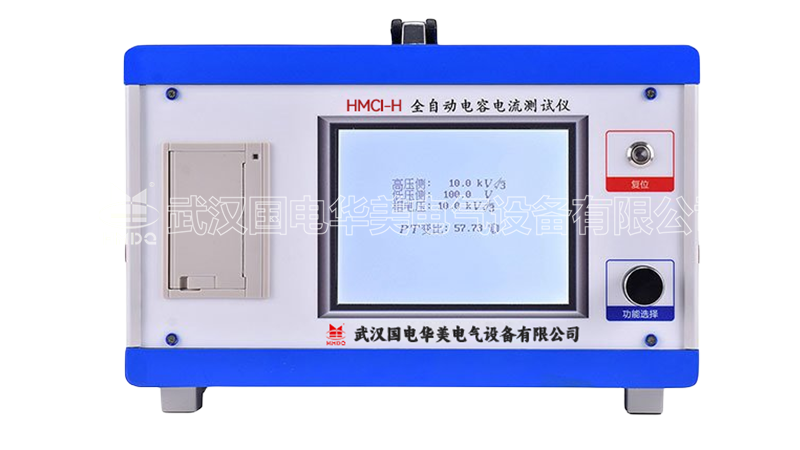

HMCI-H 全自动电容电流测试仪

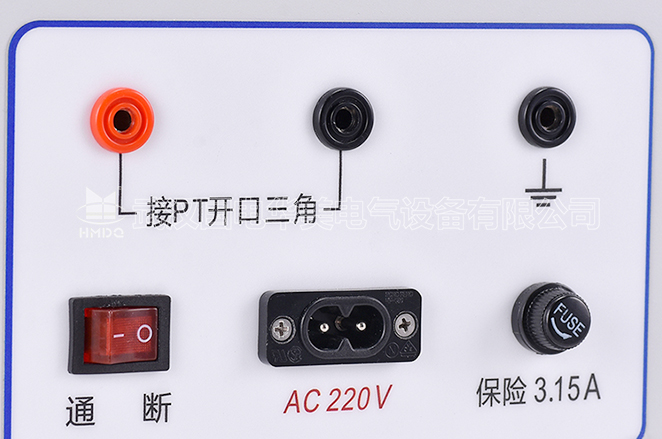

HMCI-H 全自动电容电流测试仪 面板细节展示

全自动电容电流测试仪
