高压电力试验设备解决方案

HM2020 水内冷发电机绝缘电阻测试仪

产品简介

水内冷绝缘电阻测试仪专用于水内冷发电机的测量试验,同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压2500V、5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行,结果由大屏幕液晶显示,并将结果进行存储。

别名:水内冷发电机绝缘测试仪、水内冷发电机绝缘电阻测试仪、双水冷发电机绝缘电阻测试仪、发电机绝缘电阻测试仪、水内冷发电机绝缘特性测试仪

功能特点

  1. 采用32位微控制器控制,全中文操作界面,操作方便。
  2. 自动计算吸收比和极化指数,并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。
  3. 输出电流大,(5000V下输出大于20mA),短路电流大于20mA。
  4. 高压发生模块采用全封闭技术,内部有保护电阻,安全可靠。
  5. 抗干扰能力强,能满足超高压变电站现场操作。
  6. 测试完毕自动放电,并实时监控放电过程。

技术参数

型号 HM2020
名称 水内冷发电机绝缘测试仪
功能 绝缘电阻测量、吸收比和极化指数测量、报警、数据存贮、调阅、自动放电、抗干扰
电压等级 2.5kV(2500V),5kV(5000V)
测量范围 0.1MΩ~100GΩ
分辨率 0.1MΩ
精度 ±(10% ±2字)
短路电流 ≥20mA
吸收比、极化指数 自动测量
自动放电
显示方式 点阵液晶显示器
供电方式 180~270VAC  ,50Hz/60Hz±1% (市电或发电机供电)
测量时间 1分钟~10分钟(与测量方式有关)
环境条件 温度-10~40℃,相对湿度20~80
重量 5kg

参考标准

DL/T 845.1-2004,DL/T 474.1-2018

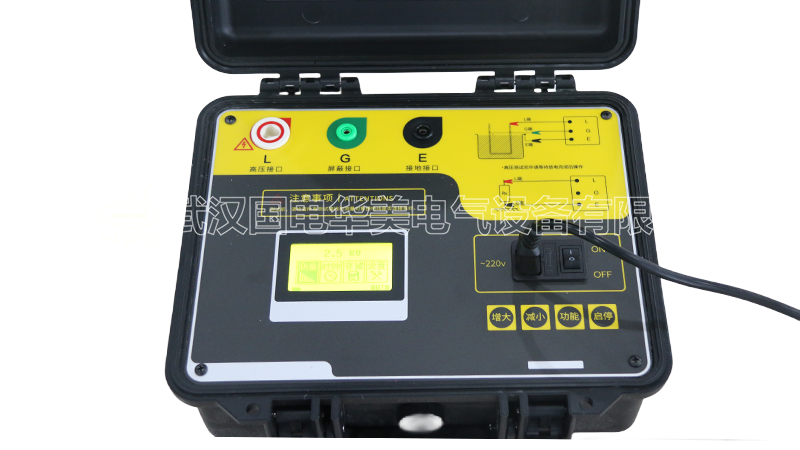

HM2020 水内冷发电机绝缘电阻测试仪

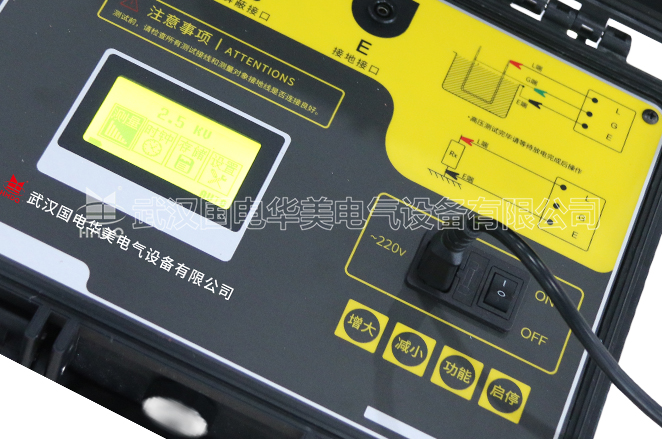

HM2020 水内冷发电机绝缘电阻测试仪 操作面板展示

水内冷发电机绝缘电阻测试仪

HM2020 水内冷发电机绝缘电阻测试仪

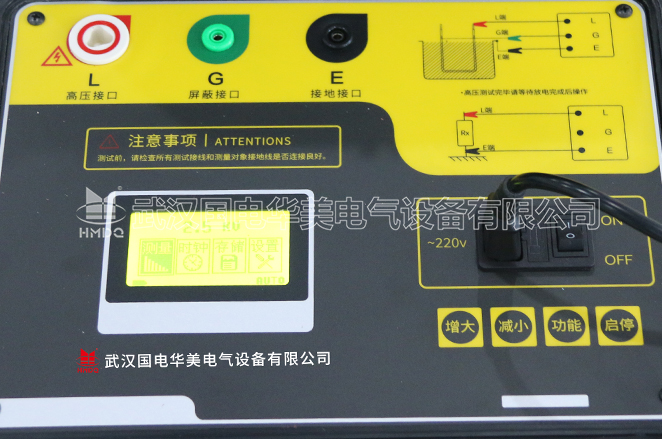

HM2020 水内冷发电机绝缘电阻测试仪 操作面板展示

水内冷发电机绝缘电阻测试仪

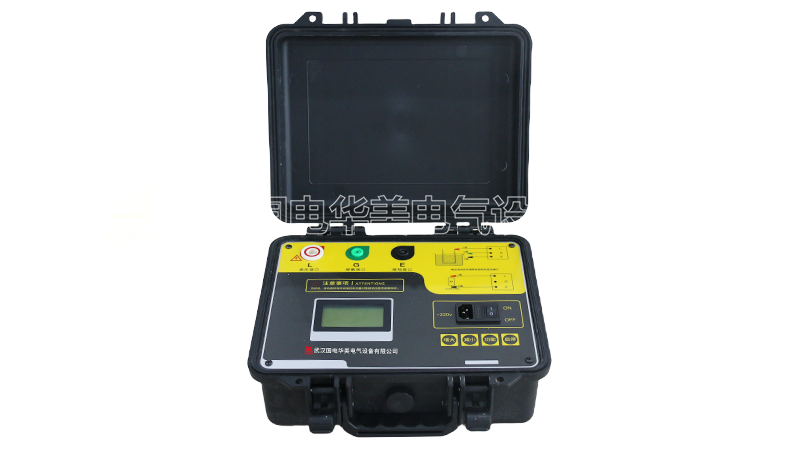

HM2020 水内冷发电机绝缘电阻测试仪


HM2020 水内冷发电机绝缘电阻测试仪 操作面板展示

水内冷发电机绝缘电阻测试仪
