高压电力试验设备解决方案

HM9890 油色谱分析仪

产品简介

HM9890 油色谱分析仪可用于电力系统油气设备内部故障检测,氢冷发电机冷却介质分析。
HM9890 油色谱分析仪是按照中华人民共和国国家标准GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、中华人民共和国电力行业标准GB/T 7252-2001《变压器油中溶解气体分析和判断导则》中推荐的气相色谱仪流程而设计制造的电力系统专用气相色谱仪。
该机采用三检测器流程,一次进样,双柱并联,一次分流。在检测灵敏度,色谱峰的分离度和定量准确性方面都优于国标及行标的要求。连接网络型专用色谱工作站,成为电力行业充油电气设备的制造企业——变压器厂、互感器厂、高压电瓷厂、套管厂等;及使用企业——发电厂、供电局等单位性能最为优越,操作最为简便、检测最为灵敏的高效专用气相色谱仪。
产品别称:油色谱分析仪、全自动油色谱分析仪、自动油色谱分析仪、色谱仪


功能特点

  1. 采用了最新的高集成度的工业级芯片、总线技术、以太网技术、微流量气体控制技术以及数据处理技术、优化了温控程序和气路控制,从根本上提高了仪器的可靠性和可维护性。
  2. 系列网络化变压器油色谱仪由于采用了网络技术并内置了谱图数据处理技术,彻底打破了现有国产色谱仪的繁琐笨重的工作模式。使得多台色谱仪共用1套计算机完成数据分析、打印、存储成为现实,并实现了仪器的远距离监控和色谱数据的远距离传输,最大程度的降低了用户的实验室投资以及运行费用,方便了企业管理人员对产品质量的实时跟踪管理。
  3. 系列网络化变压器油色谱仪有如下功能和特点:
  4. 采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输;方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理;
  5. 仪器内部设计3个独立的连接进程,可以连接到本地处理(实验室现场)、单位主管、以及上级主管,可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果;
  6. 仪器配备的网络版工作站可以同时支持多台色谱仪工作(253台),实现数据处理以及反控,简化了文档管理,并最大程度的降低了用户的实验室投资以及运行费用;
  7. 仪器可以通过互联网连接到生产厂家,实现远程诊断、远程程序更新等(需用户许可);
  8. 仪器配备的5.7寸彩色液晶屏,操作满足不同的用户需求;
  9. 系统具有中、英文2套操作系统,可自由切换;
  10. 仪器采用了多处理器并行工作方式,使仪器更加稳定可靠;可满足复杂样品分析,可选配多种高性能检测器选择,如FID、TCD,最多可同时安装三种检测器;
  11. 仪器采用模块化的结构设计,设计明了、更换升级方便,保护了投资的有效性;
  12. 全新的微机温度控制系统,控温精度高,可靠性和抗干扰性能优越;具有六路完全独立的温度控制系统,可实现十六阶程序升温,使该设备能胜任更大范围的样品分析;具有柱箱自动后开门系统,使低温控制精度得到提高,升/降温速度更快;
  13. 仪器设计定时自启动程序,可以轻松的完成气体样品的在线分析(需配备在线自动进样部件);
  14. 全微机控制键盘的操作系统,操作简单、方便;并设计检测器自动识别技术;具有故障诊断以及断电数据保护的功能,可自动记忆设定参数;
  15. 色谱机内置低噪声、高分辨率24位AD电路,并具有基线存储、基线扣除的功能;
  16. 仪器配备国内主流“变压器油气体分析工作站”,功能强大、操作简洁;

技术参数

仪器主要技术指标

  1. 温控区域:6路
  2. 温控范围:室温以上8℃~450℃,增量:1℃,精度:±0.1℃
  3. 程序升温阶数:16阶
  4. 程升速率:0.1~39℃/min(普通型);0.1~80℃/min(高速型)
  5. 气体控制:机械阀控制方式、电子流量压力控制方式任选
  6. 外部事件:4路;辅助控制输出4路
  7. 进样器种类:填充柱进样、毛细管进样、六通阀气体进样、自动顶空进样任选
  8. 检测器数目:3个(最多);
  9. 启动进样:手动、自动任选
  10. 通信接口:以太网:IEEE802.3
检测器技术指标
  1. 氢火焰离子化检测器(FID)
  2. 检测限:Mt≤3×10-12g/s(正十六烷);
  3. 噪音:≤5×10-14A
  4. 漂移:≤1×10-13A/30min
  5. 线性范围:≥106
  6. 最高使用温度:≤450℃
  7. 热导检测器(TCD)
  8. 灵敏度:S≥3500mV•ml/mg(正十六烷)(放大1、2、4、8倍任选)
  9. 噪声:≤10μV
  10. 基线漂移:≤30μv/30min

参考标准

GB/T 17623-1998,GB/T 7252-2001

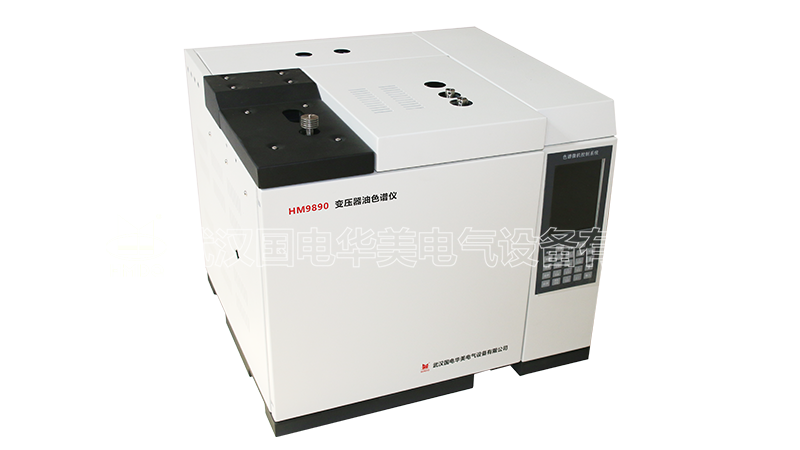

HM9890 油色谱分析仪

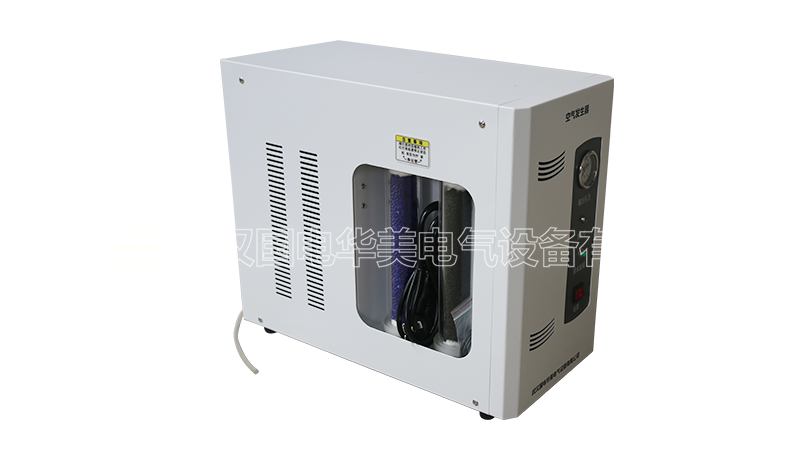

HM9890 油色谱分析仪 原图实拍

油色谱分析仪

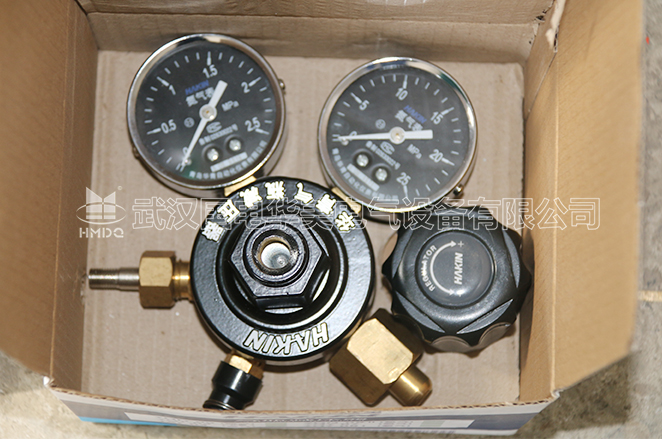

HM9890 油色谱分析仪


HM9890 油色谱分析仪 原图实拍

油色谱分析仪

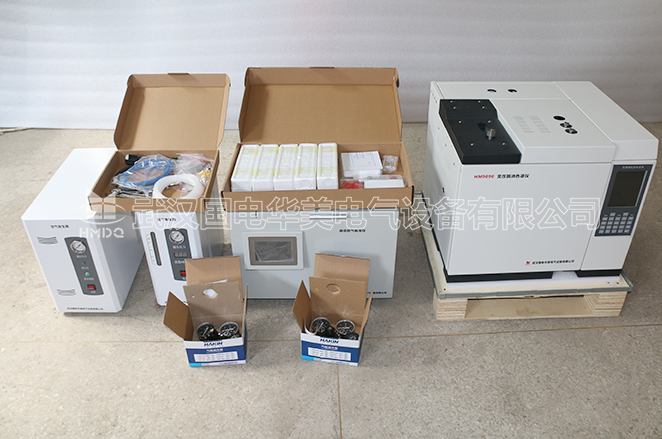

HM9890 油色谱分析仪


HM9890 油色谱分析仪 原图实拍

油色谱分析仪

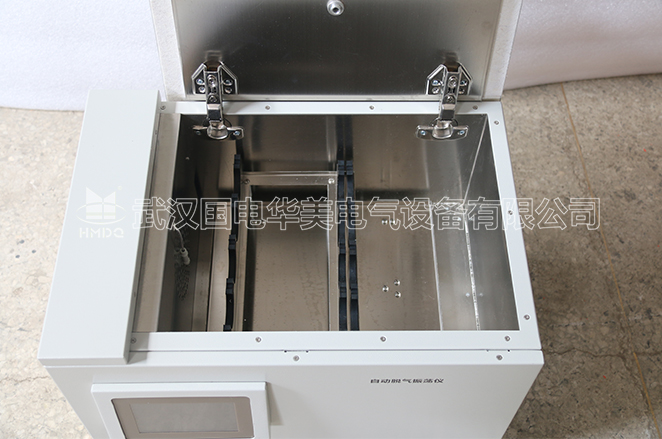

HM9890 油色谱分析仪


HM9890 油色谱分析仪 原图实拍

油色谱分析仪

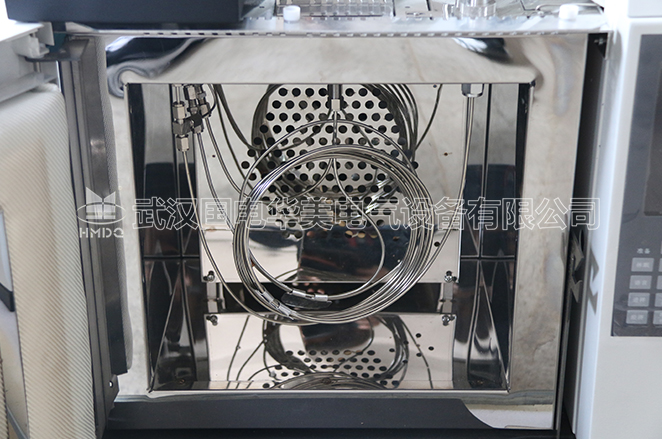

HM9890 油色谱分析仪


HM9890 油色谱分析仪 原图实拍

油色谱分析仪

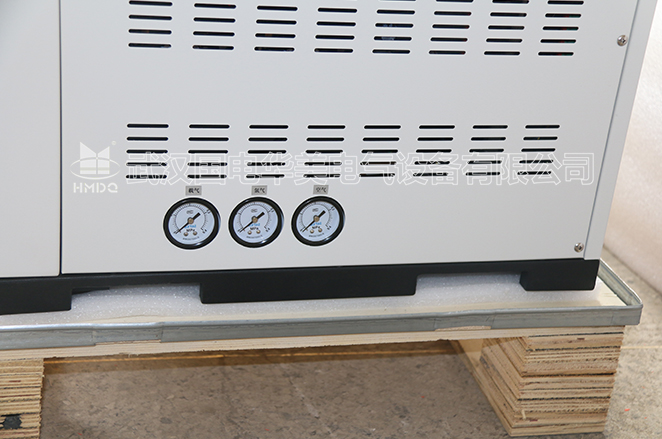

HM9890 油色谱分析仪


HM9890 油色谱分析仪 原图实拍

油色谱分析仪

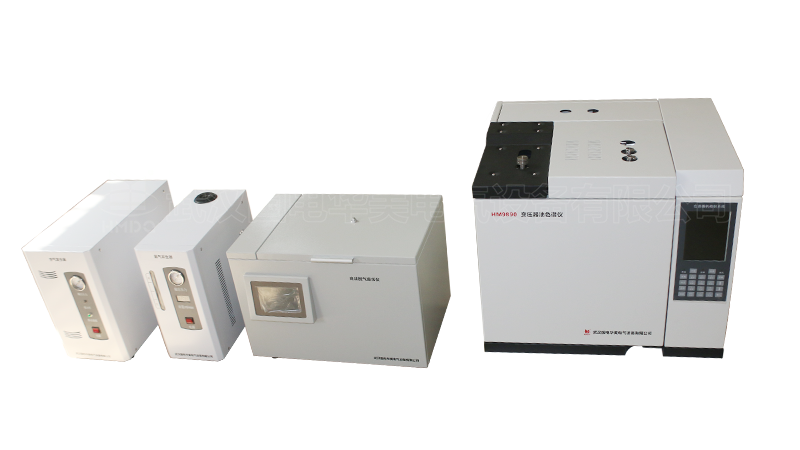

HM9890 油色谱分析仪


HM9890 油色谱分析仪 原图实拍

油色谱分析仪
