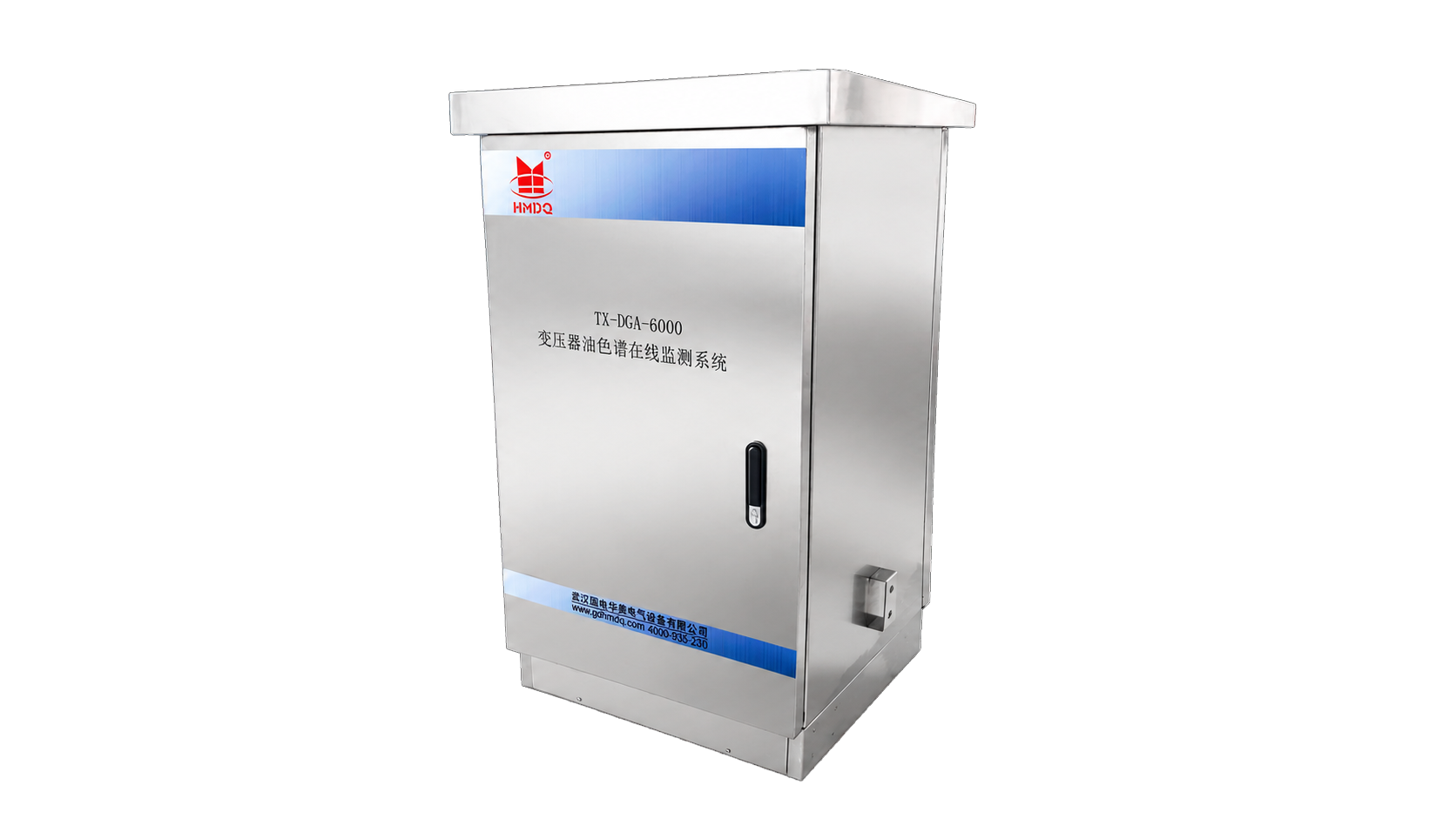

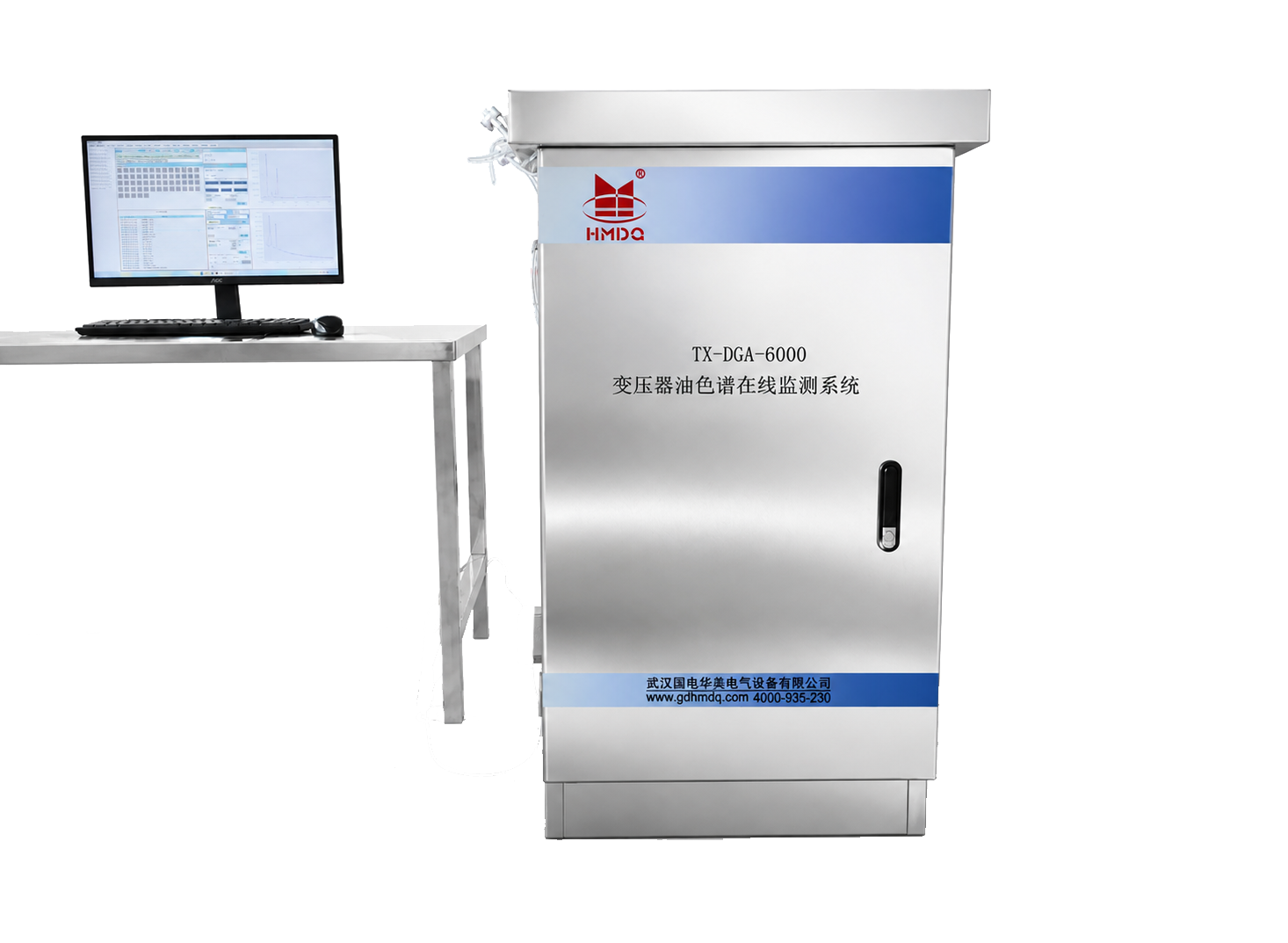

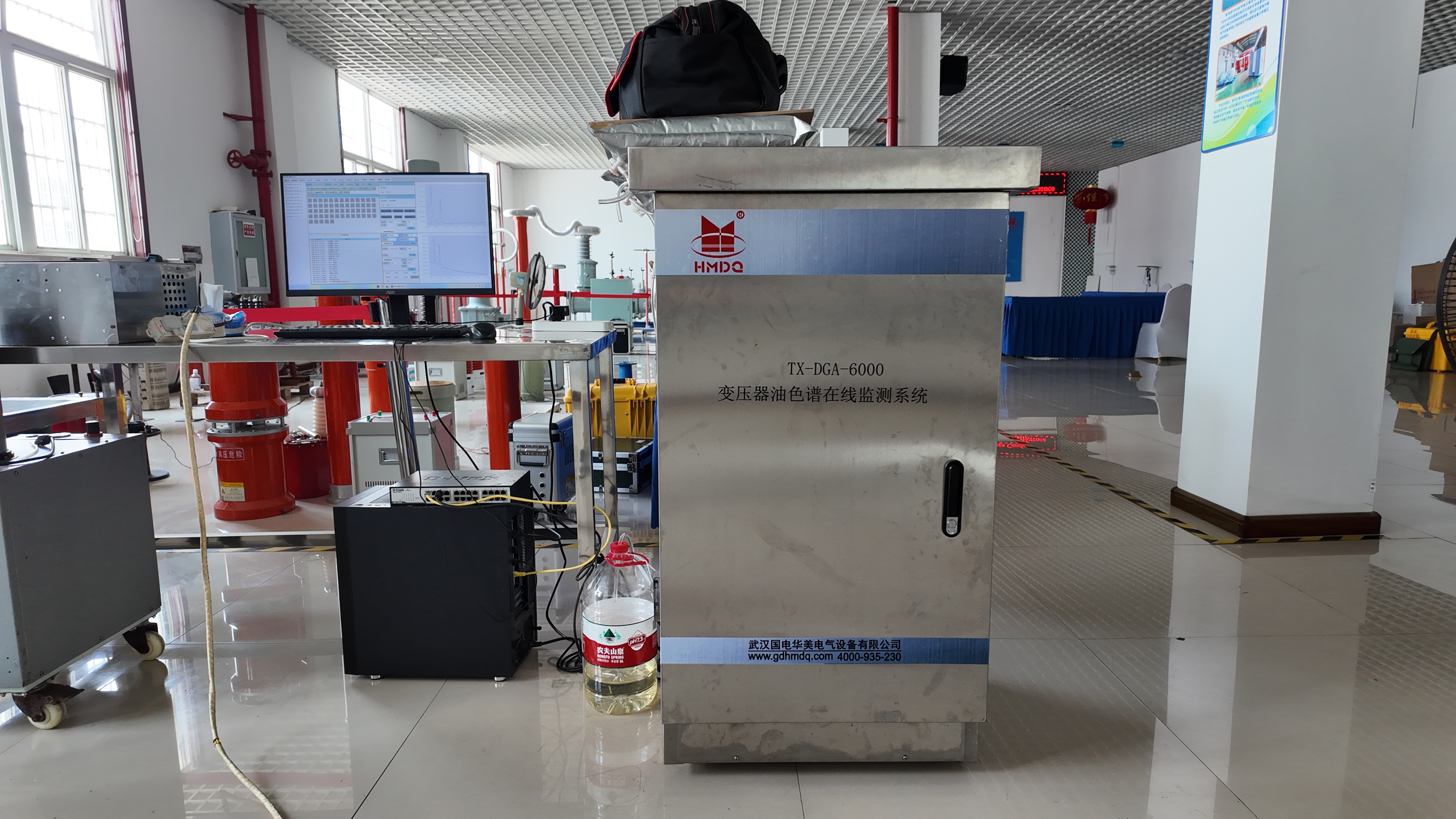

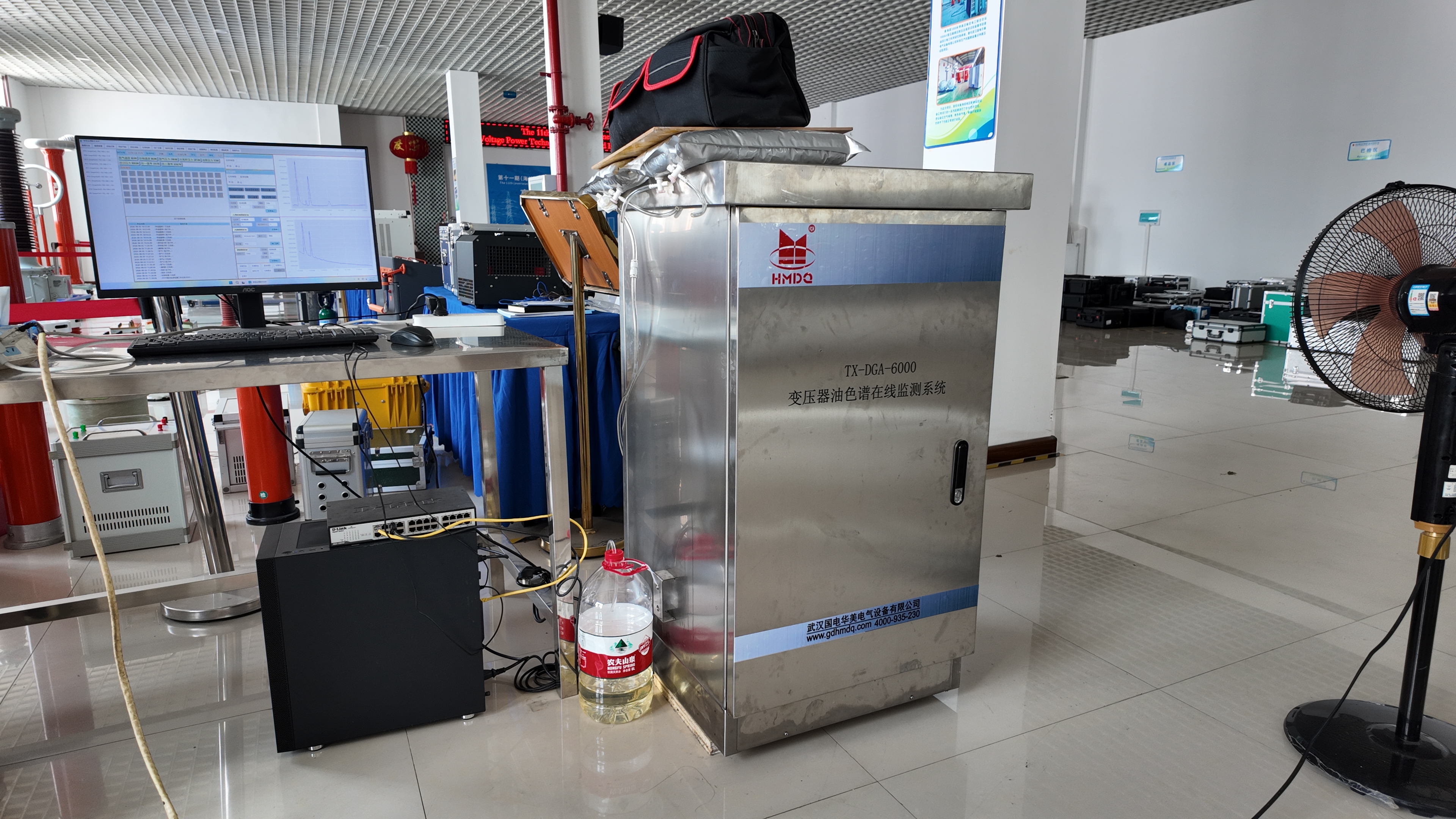

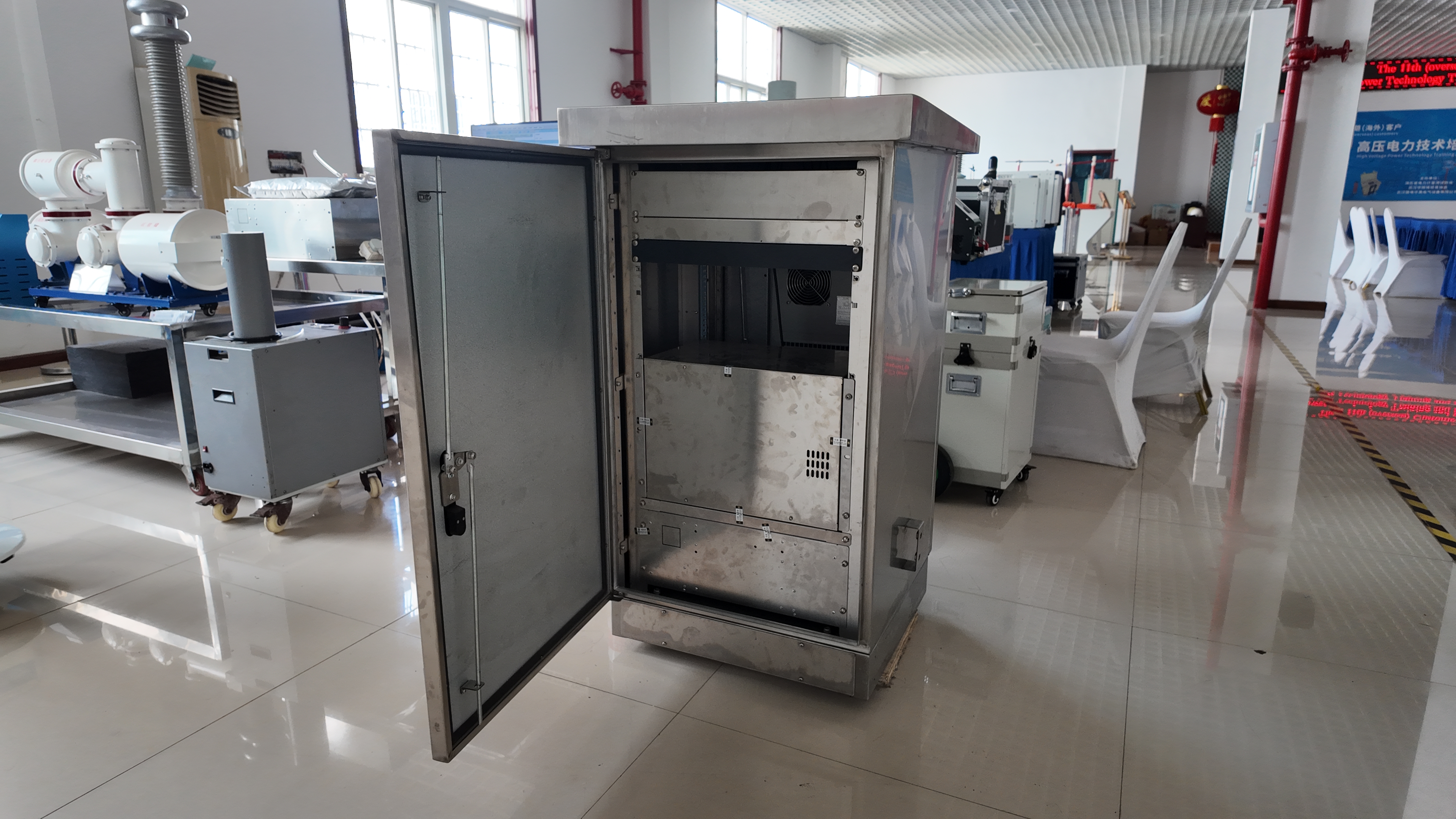

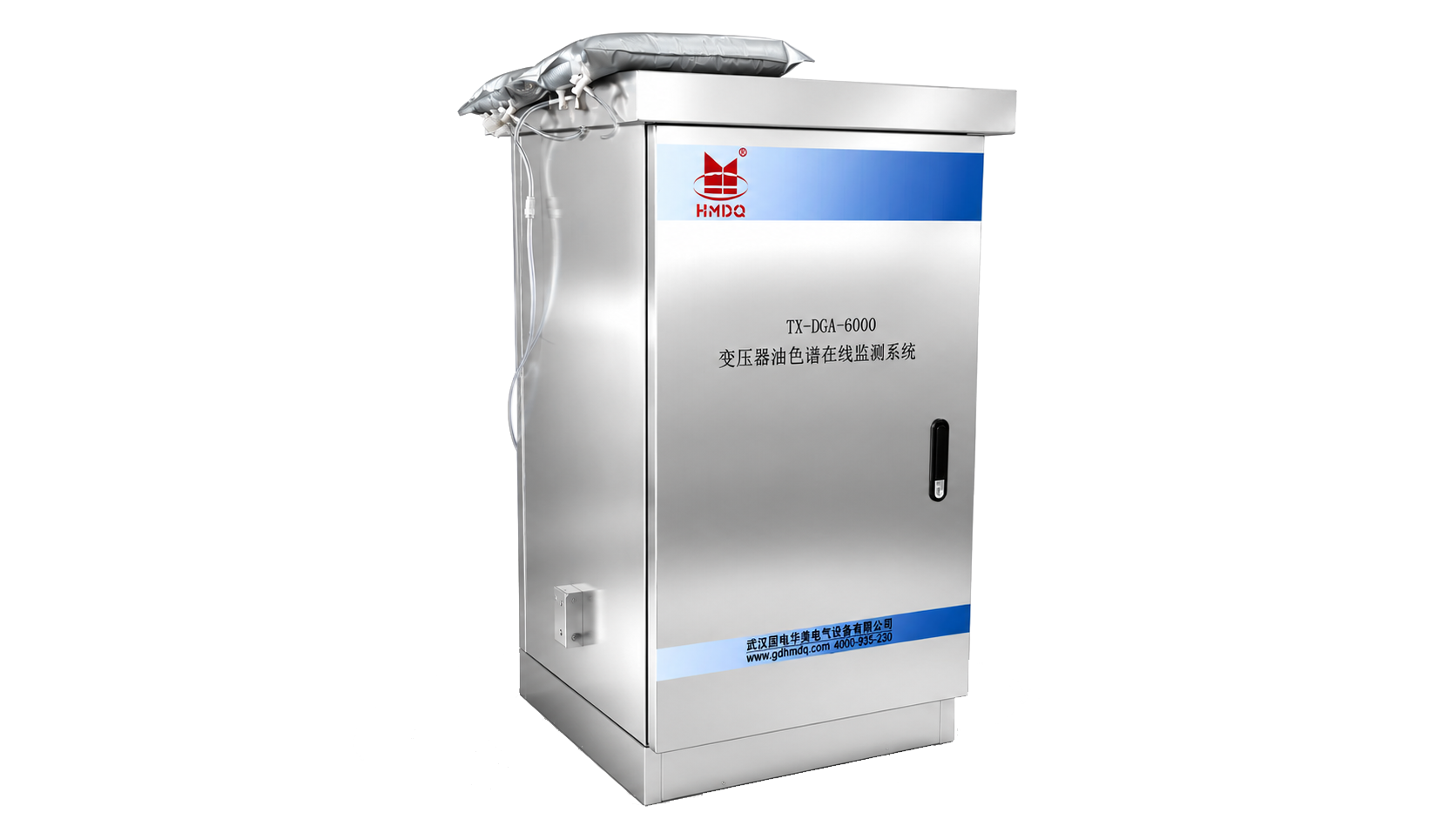

变压器油色谱在线监测系统

技术参数

工作环境温度： -40℃～＋70℃

工作环境湿度：相对湿度5～95%（装置内部既无凝露，也不应结冰）

大气压力 ：70kPa～110kPa

监测组分 ：工作电源 AC 220 V±10% ， 50Hz H2、 CO、 CO2、 CH4、 C2H4、C2H6、C2H2、H₂ O（可选）等7种气体组分及微水、相对增长率及绝对增 长速度； 油中微水监测可选

分析诊断功能：通过改良三比值法、大卫三角法及立方体图示法对监测数据进行分析、诊断，并提供原始谱图

最小检测周期： 60 分钟，可由用户自行设定，默认24小时

油气分离方式：雾化顶空脱气

数据存储寿命： ≥ 10 年

配备载气量：全自动免维护载气装置

测量重复性（相对标 准偏差）：同一试验条件下对同一油样的监测结果偏差不超 过 ±5%（中等浓度）

静电放电抗扰度 ：4 级，± 8kV－± 15kV

电快速瞬变脉冲群抗扰度 ：4 级，± 4kV

浪涌（冲击）抗扰度 4 级，± 4kV

存储运输极限环境温 度：-40 ℃ ～＋ 80 ℃

外壳的防护性能：室外安装 IP56 21

外形尺寸：宽 600mm × 深 600mm × 高 1150mm

整机重量：125kg

基础尺寸：1U 机箱
