高压电力试验设备解决方案

HM3320 直流系统接地故障测试仪

产品简介

用途:HM3320直流系统接地故障测试仪可通过接地电阻测量、接地电容测量及相位方向识别对直流系统接地故障点进行准确查找与定位。
组成:HM3320直流系统接地故障测试仪分为信号发送器(分析仪)和信号接收器(定位仪)
HM3320直流系统接地故障测试仪的主要功能是通过测量系统的电阻值来判断是否存在接地故障,并定位故障点。
HM3320直流系统接地故障测试仪包含以下部分:
1.电源部分:提供测试仪所需的直流电源,通常为可调节的直流电压输出。
2.测量部分:通过连接测试仪与待测直流系统的接地点,测量接地电阻。测量方法可以采用四线法,以消除测试线阻抗的干扰。
3.显示部分:显示测试结果,通常以数字形式显示接地电阻值,并可根据设定的阈值判断是否存在接地故障。
4.报警部分:当测试结果超过设定的阈值时,测试仪会触发报警,提醒操作人员存在接地故障。
5.数据存储:有些直流系统接地故障测试仪还可以将测试结果保存,以便后续分析和报告生成。

功能特点

  1. 可在不断电情况下通过检测直流系统接地电阻阻值、接地电容值及接地方向,根据接地故障点前后泄露电流的大小及相位骤变,准确检测线路泄露电流的大小和相位,快速定位故障点;
  2. 查找变所直流系统接地点的准确位置,解决了绝缘状态不好的虚接地,高阻接地、多点接地、单点接地、小电阻接地、直接接地、混线接地、环路接地、电容接地、交流窜电接地、晶体管隔离接地等所有故障;
  3. 可查看各种检测信号和回路的波形信息;能适应交、直流窜电引起的接地,环网供电接地,二极管隔离供电接地,高阻接地;能解决同极异极直流互窜故障,并选出互窜故障支路;
  4. 分析仪直接从母线上取电,不需外接电源、不用安装、不用停电、不甩线、不解线、不用摇绝缘,快速定位接地故障;
  5. 不受现场分布大电容的干扰,具有检测灵敏度高、抗干扰能力强、体积小、重量轻、使用方便等特点。

技术参数

其本参数

型号 HM3320
名称 直流接地试验器、直流接地查找仪、直流故障测试仪、直流接地故障测试仪、直流系统接地故障测试仪
设计结构 分析仪+定位仪
操作方式 智能触控
检测方式 接地电阻、接地电容、相位方向
A - 分析仪
工作电压 24V ~280V,(注:直接从母线上取电)
电压测量范围 DC 0~300V(DC220V、DC110V、DC48V、DC24V)
电压测量精度 0.5%
母线接地电阻检测范围 0-999.9 kΩ
母线接地电阻测量精度 ≤5%
接地电容检测范围 1~500μF
电桥工作方式 不平衡桥
信号输出 功率<0.15W,内设限流保护,对继电保护、自动化装置、操作回路没有任何影响,使用安全
频谱分析功能 纹波分析与数字示波功能,解决各种干扰信号,查看各种检测信号和回路的波形信息
功耗 约2W
尺寸与重量 200*145*46(mm),1.7kg
工作温度 -10℃ ~ +50℃
B - 定位仪
工作电压 3.7V(注:锂电池工作, 工作电压为3.2V~4.2V)
支路接地电阻检测范围 0~300 kΩ
支路接地电阻测量精度 0-100KΩ ( ≤10%±2kΩ )
100-300kΩ(显示具体数值)
漏电流检测灵敏度 小于0.1mA
测量准确率 100%
报警方式 图形、数据、接地方向
尺寸与重量 180*100*40(mm),1.5㎏
工作温度 -10℃ ~ +50℃
工作电源 锂电池供电(3.7V 4000mAh可充电)

参考标准

DL/T 826-2002、DL/T 448-2000

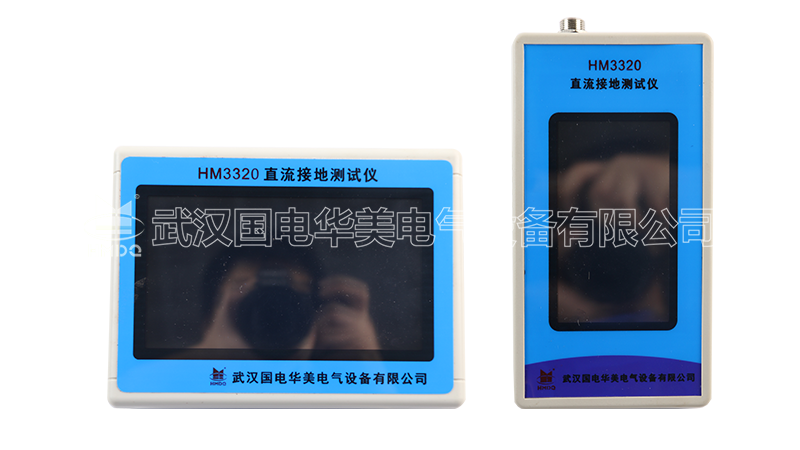

HM3320 直流接地测试仪


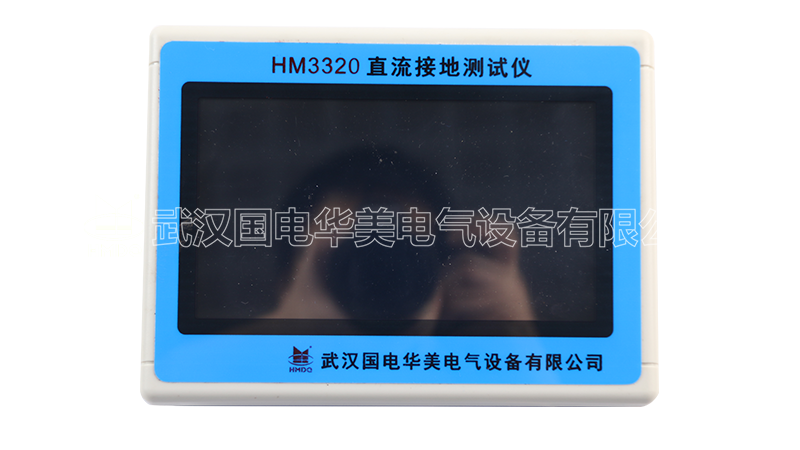

HM3320 直流接地测试仪 分析仪

直流系统接地故障测试仪

HM3320 直流接地测试仪

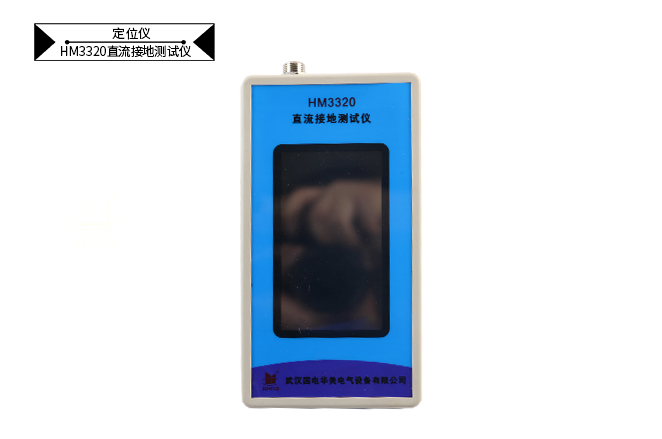

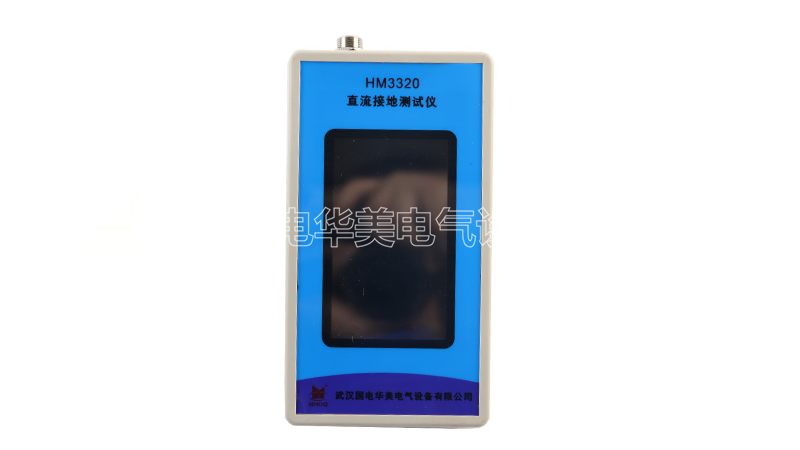

HM3320 直流接地测试仪 定位仪

直流系统接地故障测试仪

HM3320 直流接地测试仪

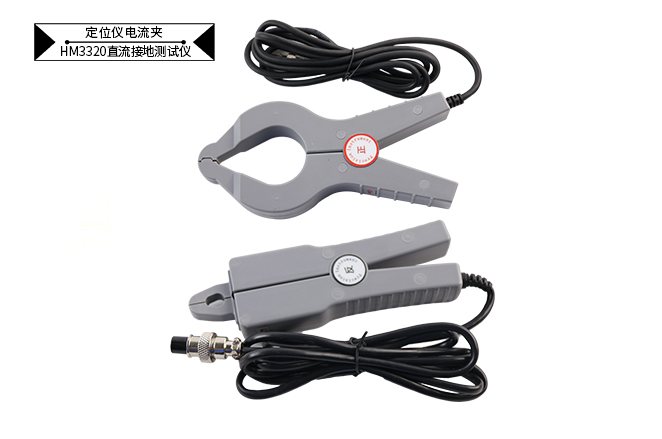

HM3320 直流接地测试仪 定位仪电流夹

直流系统接地故障测试仪

HM3320 直流接地测试仪

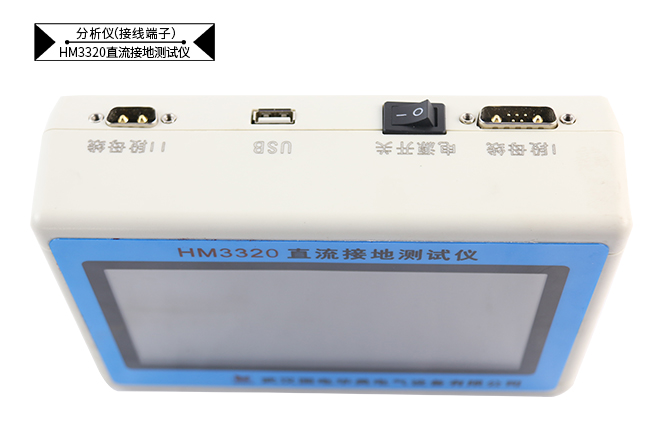

HM3320 直流接地测试仪 接线端子

直流系统接地故障测试仪

HM3320 直流接地测试仪


HM3320 直流接地测试仪 接线端子

直流系统接地故障测试仪
