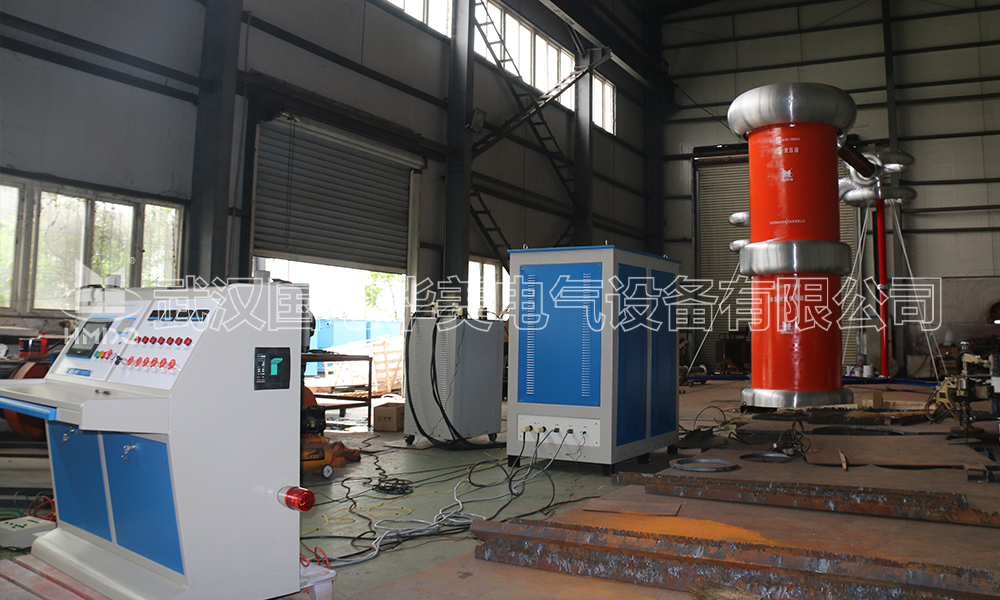

绝缘筒油浸式工频耐压试验设备的工作原理

　　绝缘筒油浸式工频耐压试验设备主要用于对高压电气设备进行绝缘性能的检测。其工作原理基于以下几个关键点：

　　1.试验对象：这种设备通常用来测试电力变压器、电缆、断路器等高压电气设备的绝缘强度。
　　2.介质：使用变压器油作为绝缘和冷却介质。变压器油具有较高的介电强度，能够承受高电压而不击穿，并且可以帮助带走试验过程中产生的热量。
　　3.电源与调压装置：通过专用的试验变压器提供一个可调节的交流电压源。这个电源需要能够输出足够高的电压来模拟实际运行条件下的最大可能过电压情况，以便于准确评估被试品的绝缘水平。
　　4.升压过程：在开始试验前，首先将被测设备连接到试验系统中，并确保所有安全措施到位（如接地）。然后逐步增加试验电压至预定值或直至发生击穿为止。在此过程中，密切监控电流变化以判断是否存在泄漏或其他问题。
　　5.测量与记录：利用适当的仪表监测并记录下施加于样品上的电压及流经样品的电流。这些数据可用于分析样品的绝缘状态及其能否满足特定标准要求。
　　6.保护机制：为防止因意外而造成损坏，该类试验设备配备了多种保护功能，比如过流保护、过压保护以及紧急停止按钮等。
　　总之，绝缘筒油浸式工频耐压试验是通过施加高于正常工作电压一定倍数的交流电压来检验高压电气设备在极端条件下的绝缘可靠性的一种方法。它对于保证电力系统的安全稳定运行非常重要。
