高压电力试验设备解决方案

HM2020 双枪电缆刺扎器

产品简介

 HM2020 智能高压电缆安全刺扎器是我公司在总结国内外多家电缆安全刺扎器的基础上推出的新一代电缆安全刺扎工具,它具有双枪双角度刺扎被测电缆,功能可遥控、线控自动定时两种控制方式。极大地提高了电缆刺扎的安全性、及可靠性。实现了一次刺扎两个角度同时完成,是电缆施工、维护工作者的必备工具。
多年以来,电力电缆运行与维护部门对电力电缆刺扎,均按照行业标准DL409-91第234条要求,采用人工试扎待锯电缆,一旦电缆识别出错,误刺扎带电运行电缆将造成极大的危害。
 HM2020 电缆安全刺扎器是电缆识别仪的配套产品,在对多条电缆识别后针对某条电缆开锯前的安全遥控刺扎设备,它采用了非接触式控制(遥控、线控自动定时)模式,彻底解决了人工刺扎电缆的人身安全问题。
 HM2020 电缆安全刺扎器分为射击器和控制器两大部分:射击器前端及后端两部分由螺母3连接而成一体,通过U型卡具与电缆牢靠固定。其结构合理轻巧,安装固定极为方便,可任意角度安装。
控制器采用先进的数字控制及电子检测电路,将真人语音与液晶显示控制与一体,实现了人机对话。整机面板设计清晰醒目、操作简单方便。电缆安全刺扎器采用遥控、线控定时两种模式,工作发射时人不直接接触设备,确保人身安全。采用电池供电,刺扎器与电力系统彻底隔离,确保供电安全。

功能特点

  1. 适合刺扎各类电力电缆,刺扎安全可靠;
  2. 采用双枪双角度刺扎,一次实验操作,两个角度两次刺扎同时完成;
  3. 定时/遥控两种工作模式,并采用双键确认进入工作模式,杜绝单键误按,确保操作人员的安全;
  4. 采用真人语音提示与液晶显示同步功能,在提示下操作,使用更安全,准确,直观;
  5. 专为刺扎电缆而设计,直接固定在电缆上,任意角度安装;
  6. 电源采用一般的干电池,适合野外无电源使用,同时保证刺扎器与电力系统的彻底隔离,保证设备安全;
  7. 便携式结构设计,外形美观。

技术参数

  1. 遥控距离:无线遥控≤20米,有线遥控≤3米
  2. 适用电缆:≤Φ125mm的各种电力电缆
  3. 工作电源:控制器为电池供电
  4. 遥控器电池为23A/12V车辆防盗器电池。
  5. 使用环境:温度-10c°~50c°,湿度RH<95%

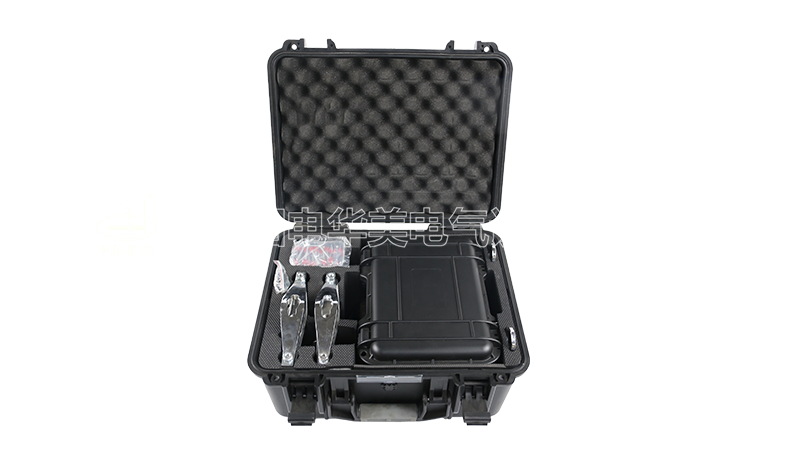

  6. 约15kg(含外箱及全套附件)。

参考标准

DL 409-91

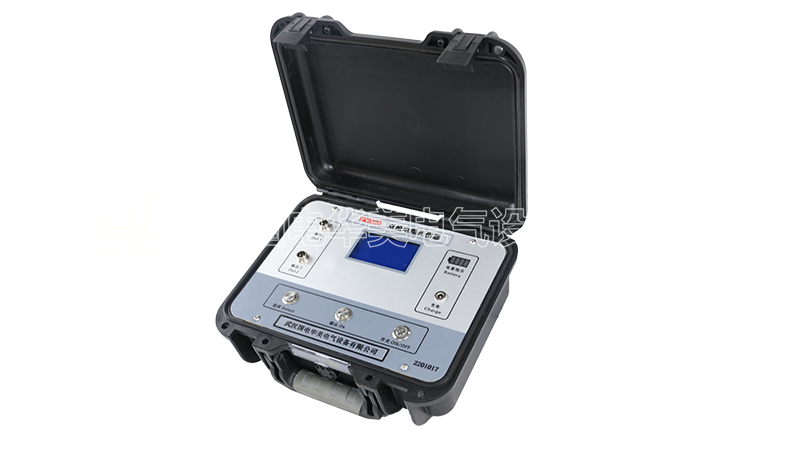

HM2020 双枪电缆刺扎器

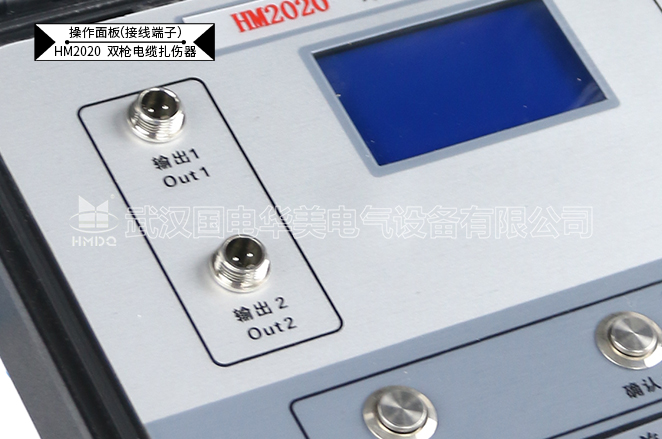

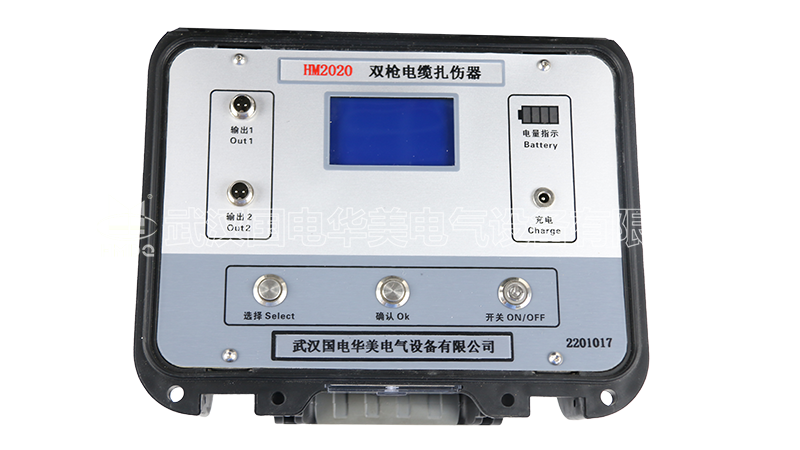

HM2020 双枪电缆刺扎器 主机面板展示

双枪电缆刺扎器

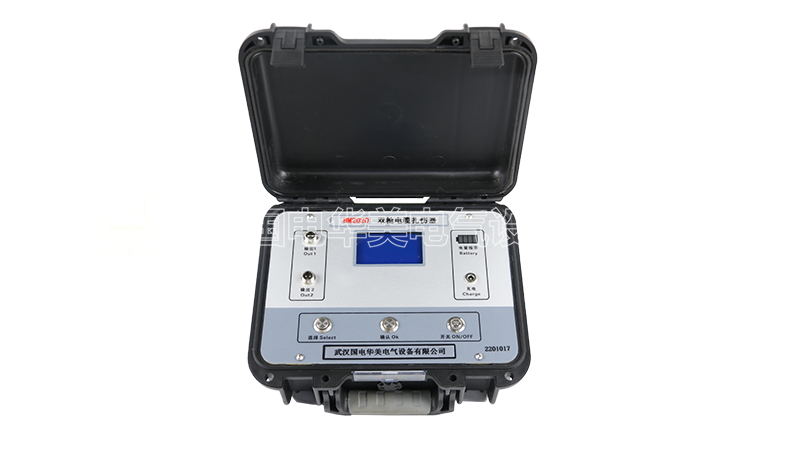

HM2020 双枪电缆刺扎器

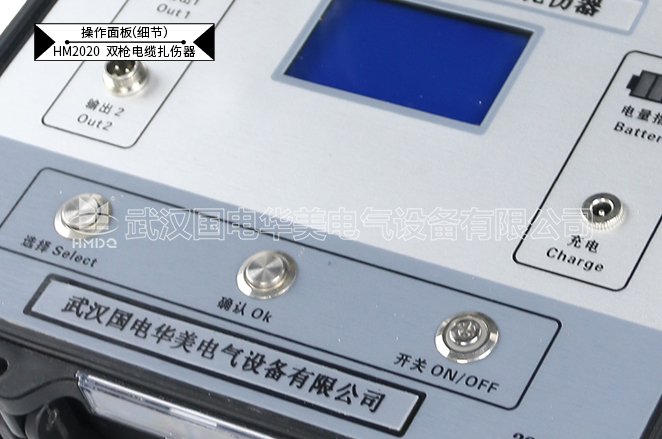

HM2020 双枪电缆刺扎器 主机面板展示

双枪电缆刺扎器

HM2020 双枪电缆刺扎器

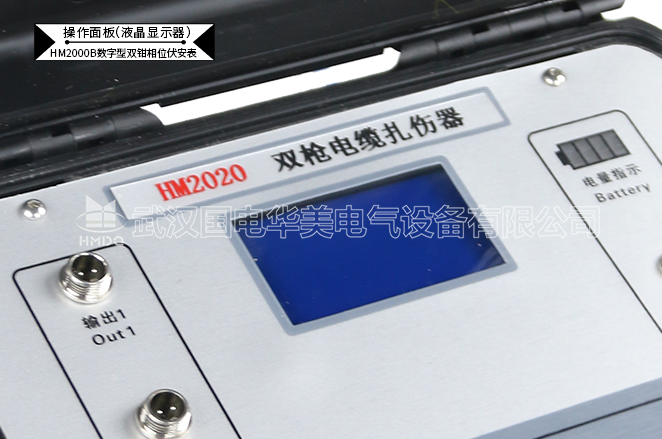

HM2020 双枪电缆刺扎器 主机面板展示

双枪电缆刺扎器
