高压电力试验设备解决方案

GM-15K 可调高压数字兆欧表

产品简介

15kv可调高压数字兆欧表可调高压0.1 ~ 15kV(15000V)或六档固定输出高压,电阻测量范围:0.01MΩ ~ 2000GΩ,15kv可调高压数字兆欧表适用于高压变电站、发电厂、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试。可调高压数字兆欧表特别适用于对材料绝缘特性的检测与试验。标准支持: DL/T845.1-2004、DL/T474.1-2006、JJG622-1997。15kV可调高压数字兆欧表具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数。

别名:15kv可调高压数字兆欧表、15kv高压绝缘兆欧表、15kv高压兆欧表、15kv兆欧表

档位选择:

一、可调档位(无极微调):0~15kv
二、固定档位(六档可选):1kv、2.5kv、5kv、10kv、15kv

GM-15kv可调高压数字兆欧表在高压启动后,请不要采用人工放电方式检查仪表,在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电!因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命,如果脉冲窜入仪表,也有损仪表内的集成电路!

GM-15kv可调高压数字兆欧表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。可调高压数字兆欧表测试电压高,功率大,被测量对象往往又带有工频泄漏或感应上高压干扰电能,因此为了人身安全,使用该测试仪首先一定要接好安全接地线!

功能特点

  1. 抗干扰能力强:抗电场感应干扰能力达到2mA(50Hz),已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。
  2. 短路电流大:短路电流典型值10mA,适应大容量、大电感的测试。
  3. 电阻测量范围宽广:测量范围从0.01MΩ~1999GΩ,读数准确、分辨力高。
  4. 高压输出范围宽广:20kV可调高压数字兆欧表可选择0.5kV、1kV、2.5kV、5kV固定档位,也可从0V平滑调节到需要的电压。
  5. 声光提醒:可调高压数字兆欧表具有计时报时功能,提醒使用者记录分析被测量对象的吸收比和极化指数。
  6. 高品质:进口元件,保证测量精度准确。
  7. 使用方便:一体式机箱,体积小、重量轻、便于携带。
  8. 外观精美:坚固且磨性强的材料,使可调高压数字兆欧表的整体质感和使用寿命更长。

技术参数

GM系列 — 规格与选型

型号 标准名称 可调输出电压 固定输出6档电压 电压准确度 短路电流
GM-5kV 5kV可调高压数字兆欧表 0.01~5kV 0.1、0.25、0.5、1、2.5、5kV ±(5%+10V) >10mA
GM-10kV 10kV可调高压数字兆欧表 0.01~10kV 0.25、0.5、1、2.5、5、10kV ±(5%+10V) >10mA
GM-15kV 15kV可调高压数字兆欧表 0.01~15kV 0.5、1、2.5、5、10、15kV ±(5%+10V) >10mA
GM-20kV 20kV可调高压数字兆欧表 0.01~20kV 0.5、1、2.5、5、10、20kV ±(5%+10V) >10mA
GM-25kV 25kV可调高压数字兆欧表 0.01~25kV 0.5、1、2.5、5、10、25kV ±(5%+10V) >10mA
GM系列 — 量程与准确度
量程(限压) 电阻测量有效范围 准确度
25MΩ/500V 0.5~19.99MΩ ±(5%+5字)
250MΩ/1000V 5.0~199.9MΩ ±(5%+5字)
2GΩ 0.05~1.999GΩ ±(5%+5字)
25GΩ 0.5~19.99GΩ ±(5%+5字)
250GΩ 50~199.9GΩ ±(10%+10字)
2500GΩ 50~1999GΩ ±(20%+10字)
1、MΩ量程定标电压为0.5kV,GΩ量程定标电压为2.5kV
2、保证电阻测量准确度的测试电压范围:20%以上电压量程标称值
3、当测试电压高于8kV,为准确测量高于20GΩ电阻,裸露在空气的高压电极导体应加屏蔽,避免空气电离带来影响
4、2000GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用
参数指标
型号 GM-15kV
名称 15kV可调高压数字兆欧表
测试电阻范围 0.01MΩ~1999GΩ
测试电压(可调电压) 0.01~15kV
测试电压(固定6档) 0.5kV、1kV、2.5kV、5kV、10kV、15kV
测试精度 ± (5%+10V)
短路电流 10mA(典型值)
计时 15秒、60秒、每分钟,到点声响,电阻读数保持3秒(方便计算极化指数与吸收比)。
报时、报警 表计显示最大值为19分59秒,20分钟一循环,到点报短促声响,电阻读数保持3秒,被测电阻低于量程下限,读数无效时以连续声报警。
表头 三位半LCD数字表头三个,分别显示测试【电压值】、【电阻值】、【时间值】
抗干扰 抗电场感应干扰能力达到2mA(50Hz),已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数
其它功能 计时功能、保护功能、电压微调功能、声光报警功能
供电 1、DC 12V供电(内置1.2V/2000mAh镍氢可充电电池10节)
2、AC 220V(50Hz/60Hz)接入口对电池充电或浮充电工作
环境 温度:﹣20℃~﹢40℃、湿度:20%~90%
尺寸 315×240×180mm3
重量 5kg

参考标准

DL/T 845.1-2004,DL/T 474.1-2006

GM-15K 可调高压数字兆欧表


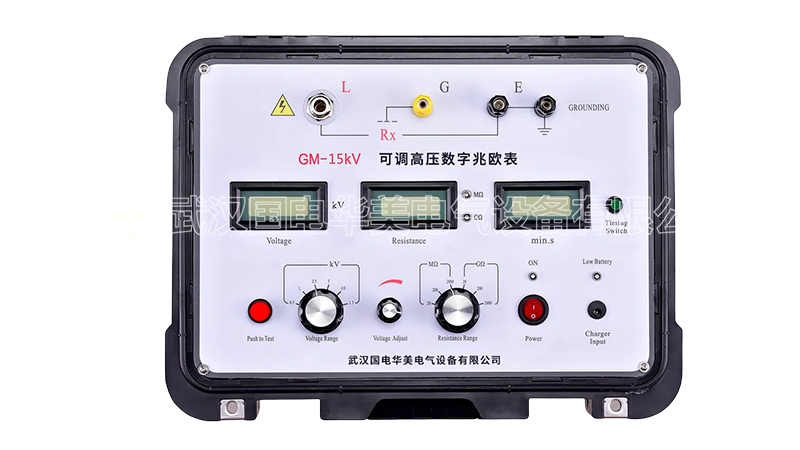

GM-15K 可调高压数字兆欧表 面板展示
